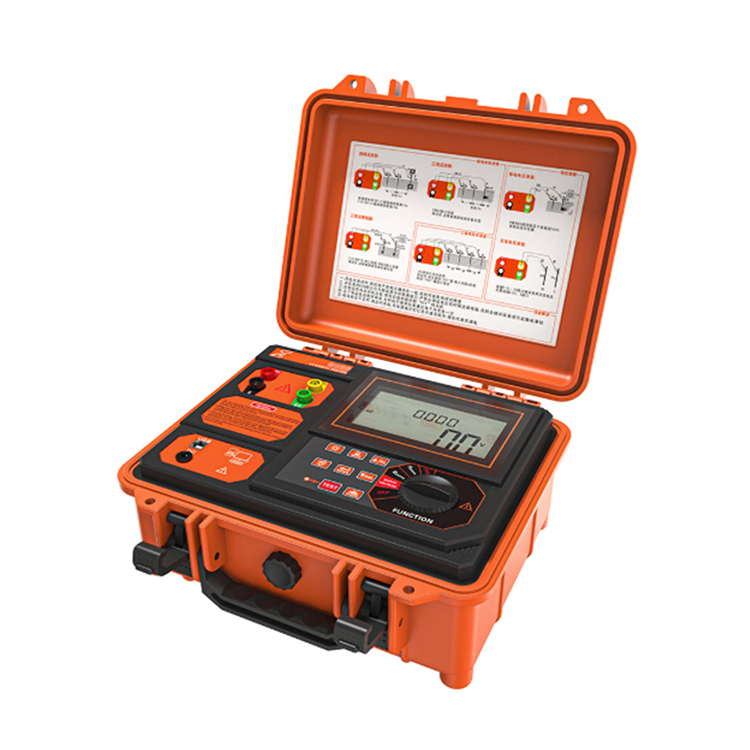

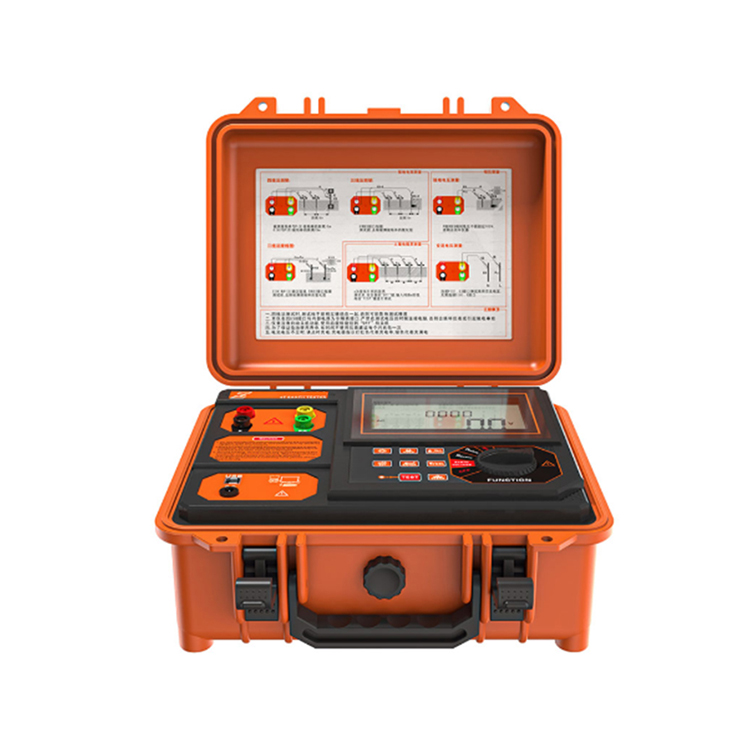

VS-3001 digitális földelési ellenállásmérő

A VS-3001 földelési ellenállás- és talajellenállás-tesztelőt kifejezetten a földelési ellenállás, a talaj-ellenállás, a földelési feszültség és az AC feszültség helyszíni mérésére tervezték és gyártották az új villámvédelmi földelési ellenállás-vizsgálati szabvánnyal kombinálva. A tesztáram legfeljebb 20 mA. Digitális és mikrofeldolgozási technológia, precíziós 4 vezetékes módszer, 3 vezetékes módszer és egyszerű 2 vezetékes módszer a földelési ellenállás mérésére, FFT (Fast Fourier Transform) technológia importálása, AFC (Automatic Frequency Control) technológia, automatikusan azonosítja az interferenciát és kiválasztja a mérési frekvenciát, interferenciát A hatás minimalizálása és pontosabb földellenállás érték biztosítása. Egyedülálló interferencia-ellenes képességgel és környezeti alkalmazkodóképességgel rendelkezik, és jó az ismételt tesztek konzisztenciája, ami nagy pontosságot, nagy stabilitást és nagy megbízhatóságot biztosít a hosszú távú mérésekhez. Széles körben használják a földelési ellenállás, a talaj-ellenállás, a földelési feszültség és az elektromos energia, a távközlés, a meteorológia, az olajmező, az építőipar, a villámvédelem és az ipari elektromos berendezések mérésére.

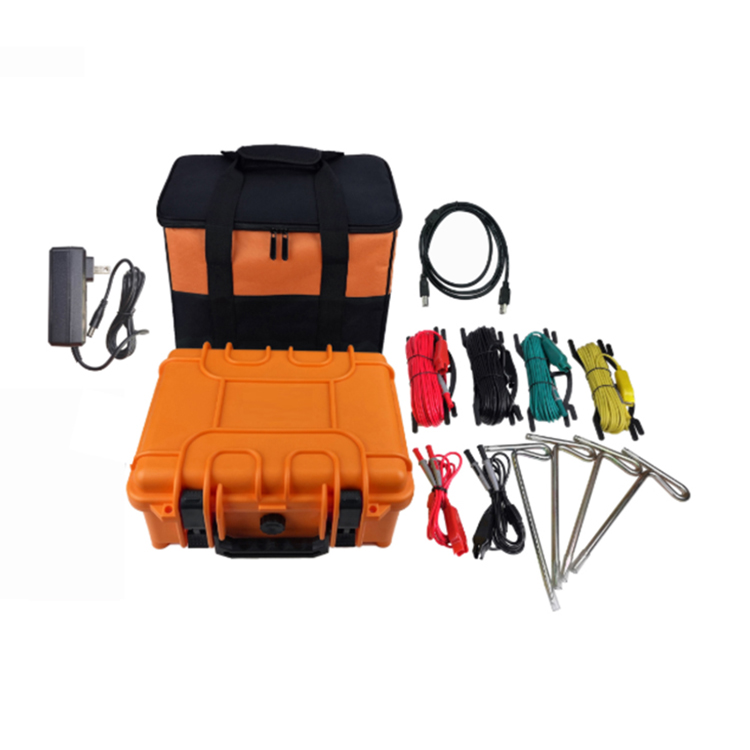

VS-3001 földelési ellenállás- és talaj-ellenállás-vizsgáló, más néven precíziós földelési ellenállás-vizsgáló, négyvezetékes földelési ellenállás-vizsgáló, két-három-négy vezetékes földelési ellenállás-vizsgáló, talaj-ellenállás-vizsgáló, gazdagépből, adatszoftverből, tesztvonalból, segédföldelő rudakból, kommunikációs vezetékekből stb. áll. egyszeri fröccsöntéshez, alacsony sűrűség, szilárdság, merevség, keménység, kopásállóság, hőállóság, szigetelési teljesítmény jobb, dobozos teste körülbelül 200 kg nyomást képes ellenállni, nagy pontosságot, nagy stabilitást és nagy megbízhatóságot biztosít a különböző környezeti tesztekben. A gazdagép nagyméretű LCD-kijelzője, háttérvilágítással és oszlopdiagram-jelzéssel, egy pillantásra áttekinthető. Ugyanakkor 300 adathalmazt képes tárolni, adatszoftveren keresztül megvalósítható a történeti adatok olvasása, megtekintése, mentése, jelentéskészítése, nyomtatása.

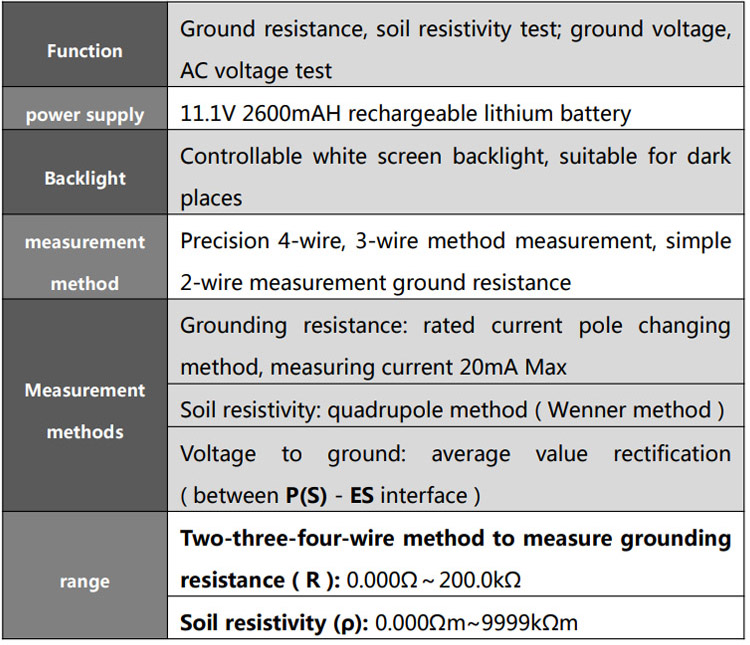

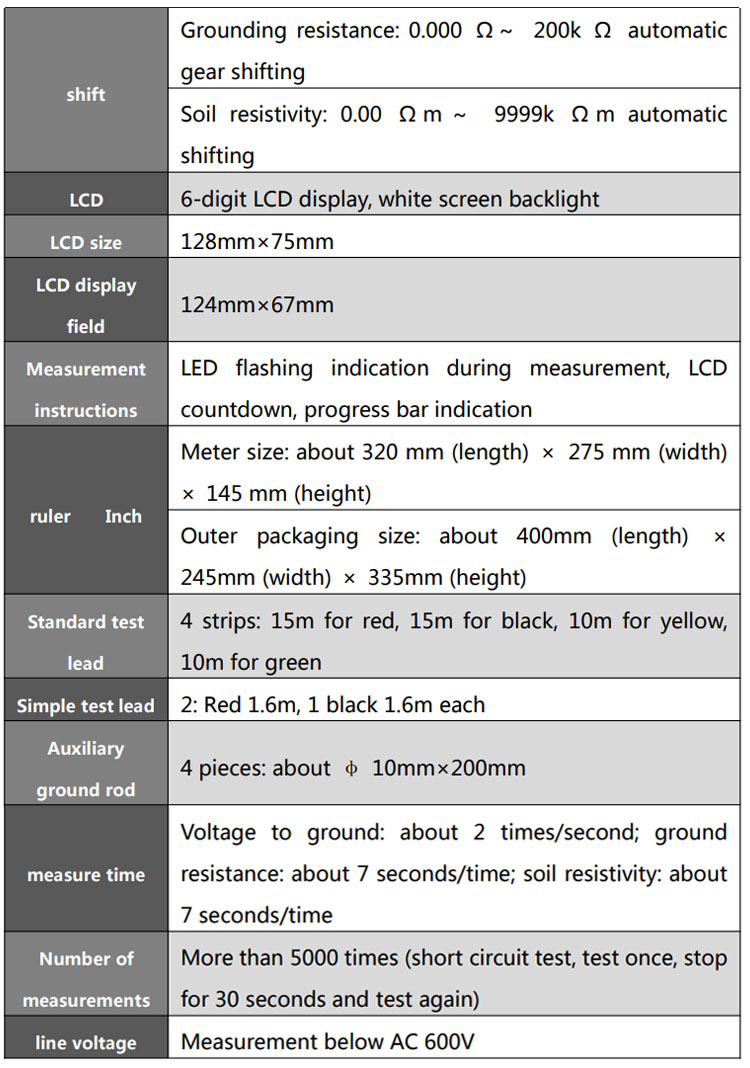

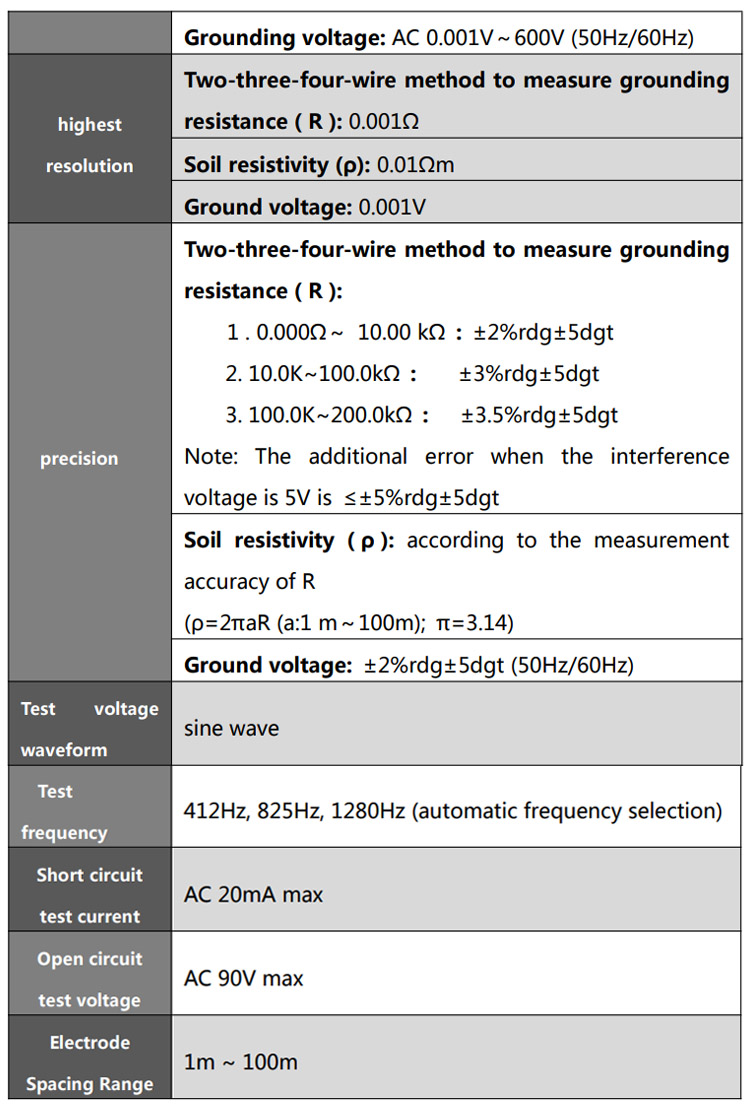

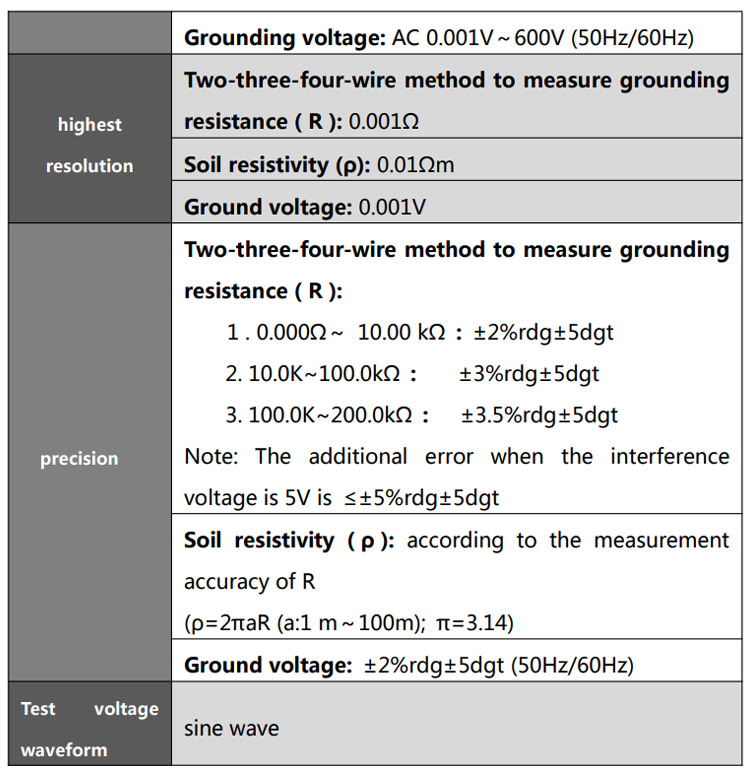

Műszaki előírások

Főbb jellemzők

Nagy pontosság és interferenciamentes‌: Az automatikus frekvenciaválasztás (412Hz/825Hz/1280Hz) segít minimalizálni az interferenciát. A földellenállás mérésének pontossága elérheti a ±2%rdg±5dgt-t a 0,000Ω–10,00kΩ tartományban.

Robusztus és hordozható kialakítás‌: ipari minőségű bázisállomási szerszámosládában érkezik, amely 200 kg nyomásnak ellenáll. Könnyű (bázisállomás 2,7 kg) és alkalmas terepi használatra.

Széles mérési tartomány‌: Földelési ellenállás: 0,000Ω–200 kΩ; Talaj-ellenállás: 0,00 Ω·m–9999 kΩ·m; Földelés/AC feszültség: 0,001–600,0 V.

Felhasználóbarát kezelés‌: Nagy LCD háttérvilágítással, teszt folyamatjelző sávval, visszaszámláló jelzővel és intuitív funkciótárcsával/gombokkal. Automatikusan képes észlelni az interferenciát (NOISE figyelmeztetés >5V) és a túlterhelési állapotokat (OL kijelző).

Adatkezelés‌: Akár 300 adatkészletet tárol. Az adatok tárolhatók, áttekinthetők, törölhetők az eszközön, és RS232/USB-n keresztül továbbíthatók számítógépre a mellékelt szoftver segítségével jelentéskészítéshez és nyomtatáshoz.

Biztonsági megfelelőség‌: Megfelel az IEC61010-1 (CAT III 300V, CAT IV 150V), túlterhelés elleni védelemmel és egyértelmű biztonsági figyelmeztetésekkel a leválasztásra, a feszültséghatárokra (nem haladja meg a 600 V-ot) és a megfelelő működésre vonatkozóan.

Alkalmazások

A VS-3001-et széles körben használják olyan iparágakban, amelyek megbízható földelési rendszer-vizsgálatot és talajelemzést igényelnek, beleértve:

Elektrotechnika‌ – Teszt

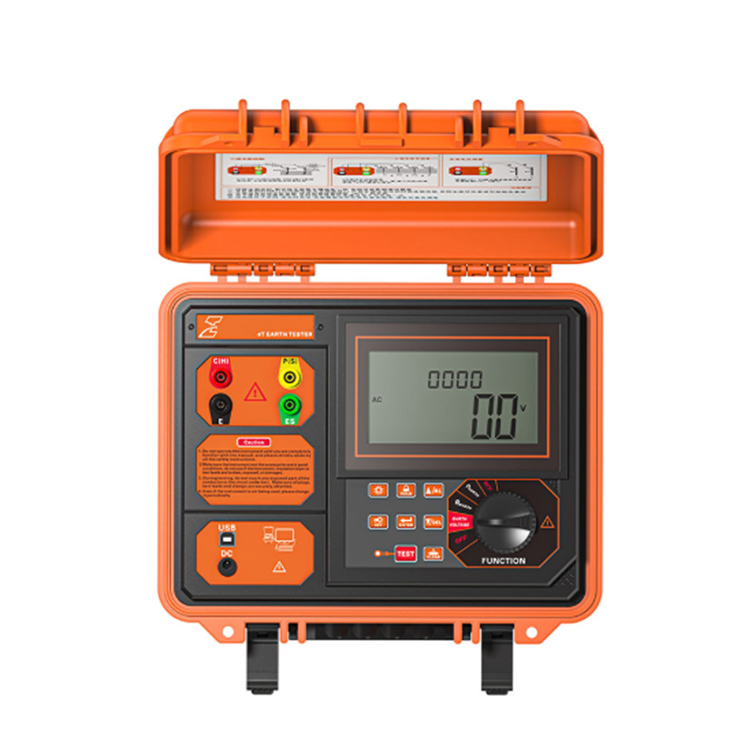

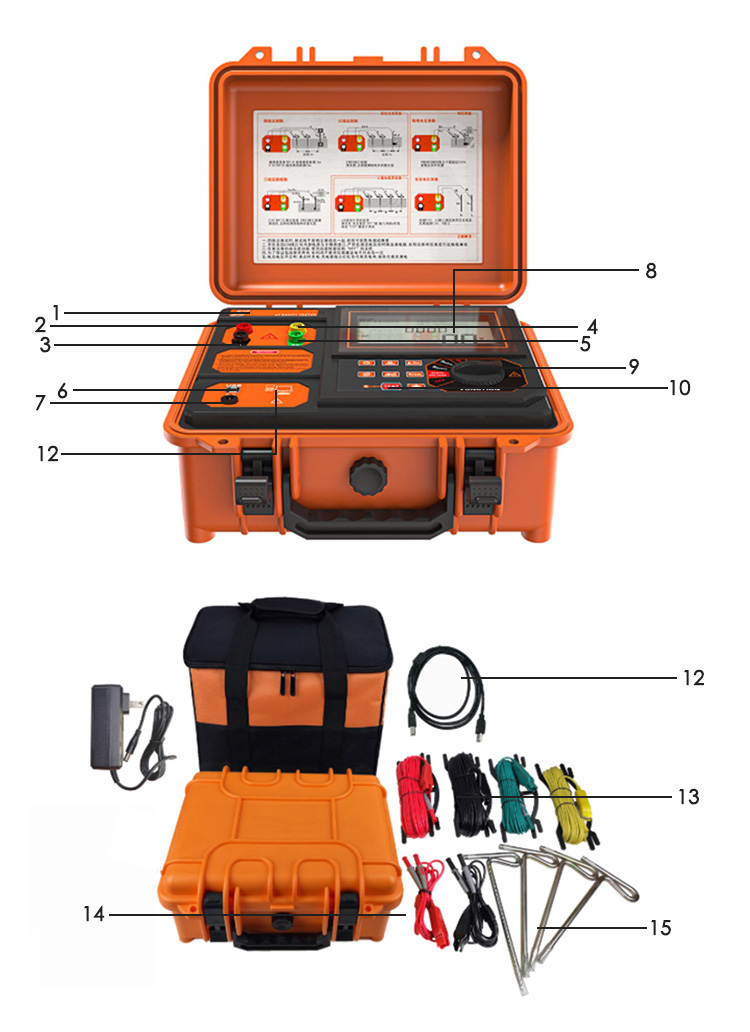

Szerkezet

1: Termékmodell elhelyezése

2: C(H) interfész: árampólus

3: E interfész: földelő pólus

4: P(S) interfész: feszültségpólus

5: ES interfész

6: USB interfész

7: Töltőcsatlakozó

8: LCD

9: Funkciós sebességváltó gomb

10: Kulcsterület

11: USB adatkábel

12: S480 méter

13: 4 szabványos tesztsor

14: 2 egyszerű tesztsor

15: Segédföldelő rúd

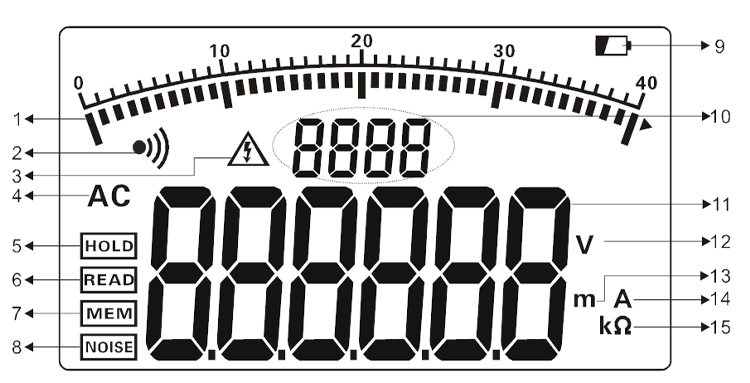

1. Teszt előrehaladási sávdiagram (teszt előrehaladásának megjelenítése, dinamikus megjelenítés)

2. Riasztásjelző (kijelzés, ha a riasztási funkció aktiválva van, és villog, ha a riasztási küszöböt túllépik)

3. Túlfeszültség jelzés (akkor jelenik meg, ha a vizsgált feszültség meghaladja a 30 V-ot, emlékeztetve a biztonságra)

4. kommunikációs utasítások

5. Adattartás jelzés (a kijelzőn, ha a HOLD gombot megnyomják az adatok megtartásához)

6. Adat-ellenőrzési utasítás (megjelenik, ha hosszan lenyomva tartja a HOLD gombot 3 másodpercig, hogy belépjen az adatok áttekintésébe)

7. Adattárolás jelzés (akkor jelenik meg, ha az adatok tárolása közben a HOLD gomb megnyomásával történik az adatok tárolása)

8. Zavarjel jelzése (amikor a zavaró feszültség meghaladja az 5V-ot)

9. Alacsony akkumulátor jelző

10. A tárolt adatcsoportok számának feltüntetése

11. Tesztadatok

12. Feszültség mértékegységének szimbóluma

13. Hosszúság mértékegységének szimbóluma

14. Az aktuális mértékegység szimbóluma

15. Ellenállás egység szimbóluma

A cég nem vállal felelősséget a nem rendeltetésszerű használatból eredő egyéb veszteségekért.

A használati útmutató tartalma nem használható indokként a termék különleges célra történő használatára.
