Részleges kisülésmentes, váltakozó áramú feszültségtűrő tesztrendszer

A fejlett SF6 gázszigetelt transzformátor technológiát alkalmazva a részleges kisülésmentes váltakozó áramú ellenállásteszt-tesztrendszer stabil 250 kV-os kimenetet biztosít ≤5 pC általános részleges kisülési szint mellett. Intelligens automata vezérlésével, meddőteljesítmény kompenzációjával, alacsony zajszintű működésével és átfogó védelmi funkcióival ideális energiaszolgáltatók, ipari vállalkozások, egyetemek, kutatóintézetek és nagyfeszültségű laboratóriumok számára.

Mivel az energiaipar folyamatosan emeli a szigetelés-ellenőrzés és a mikro-részleges kisülés-észlelés szabványait, ezt a tesztegységet úgy fejlesztették ki, hogy megfeleljen az ilyen piaci igényeknek. A hagyományos olajjal töltött teszttranszformátoroktól eltérően az SF6 szigetelés megszünteti az olajszennyezés és a szennyezés kockázatát, miközben 20-60%-kal csökkenti a berendezés teljes tömegét a könnyebb szállítás és elhelyezés érdekében.

Mindezeket a megbízható teljesítményeket a professzionális gyártási erő támogatja. A Weshine® egy modern, csúcstechnológiás gyár, amely energiarendszer-automatizálási eszközök és tesztműszerek kutatására és fejlesztésére, gyártására, értékesítésére és szervizelésére specializálódott. A termékeket világszerte értékesítik, és sok vásárlótól pozitív visszajelzést kaptak.

Teljesítmény

A részleges kisülésmentes váltakozóáramú ellenállásteszt-ellenőrző rendszer SF6 gázszigetelt transzformátorokat alkalmaz a stabil 250 kV kimenet fenntartásához, és a teljes részleges kisülést ≤5 pC-ra korlátozza. Az intelligens automatikus vezérlés, a meddőteljesítmény kompenzáció, az alacsony zajszint és a többrétegű biztonsági védelem praktikus választássá teszik az erőművek, ipari ügyfelek, egyetemek és kutatólaboratóriumok számára.

A teljes gép részleges kisülési indexe eléri a ≤5 pC értéket, és a beépített SF6 transzformátor csak ≤3 pC részleges kisülést generál névleges feszültség mellett. Ez a kiváló szigetelési teljesítmény ideális részleges kisülési ellenőrzéshez, gyári átvételi ellenőrzéshez, szigetelés-ellenőrzéshez és különféle nagyfeszültségű kutatási feladatokhoz.

Szerkezet

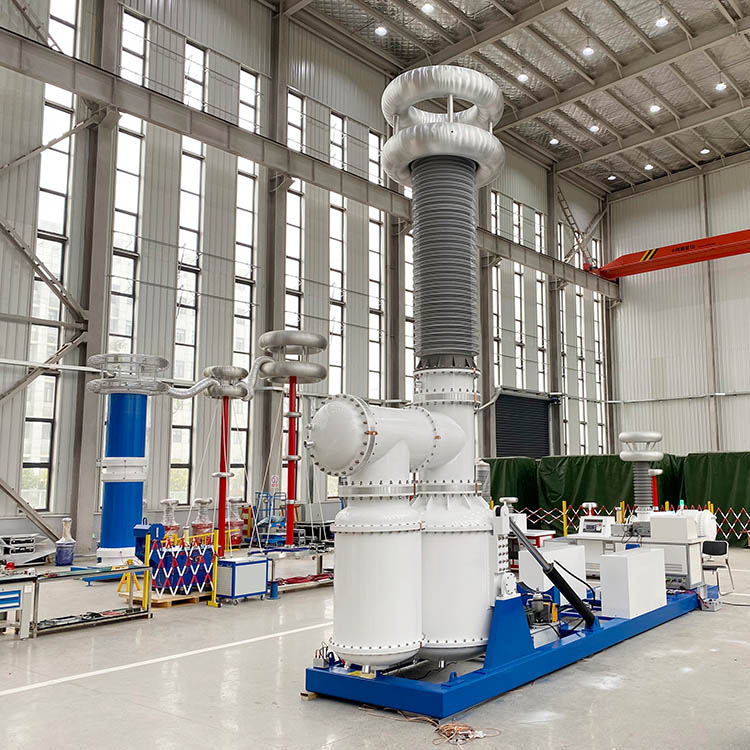

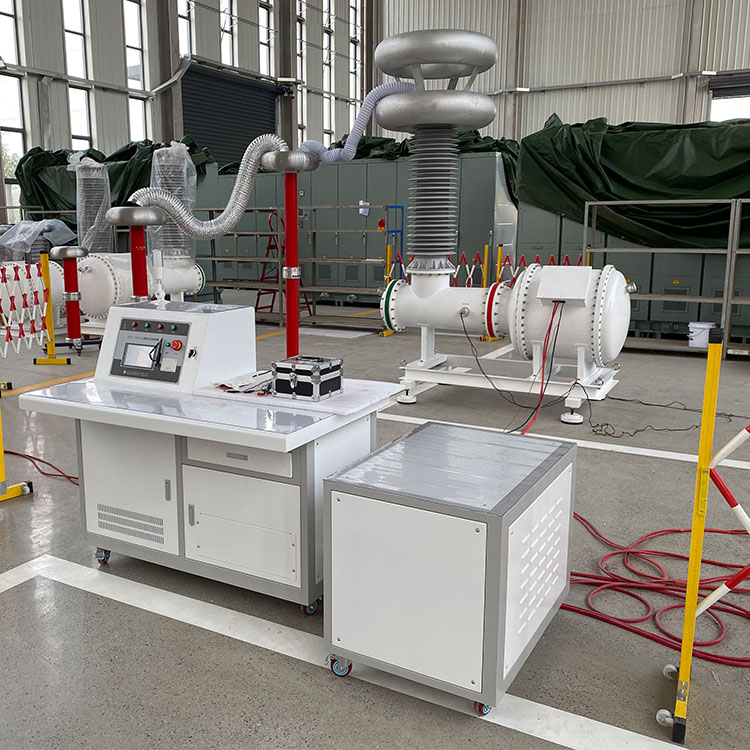

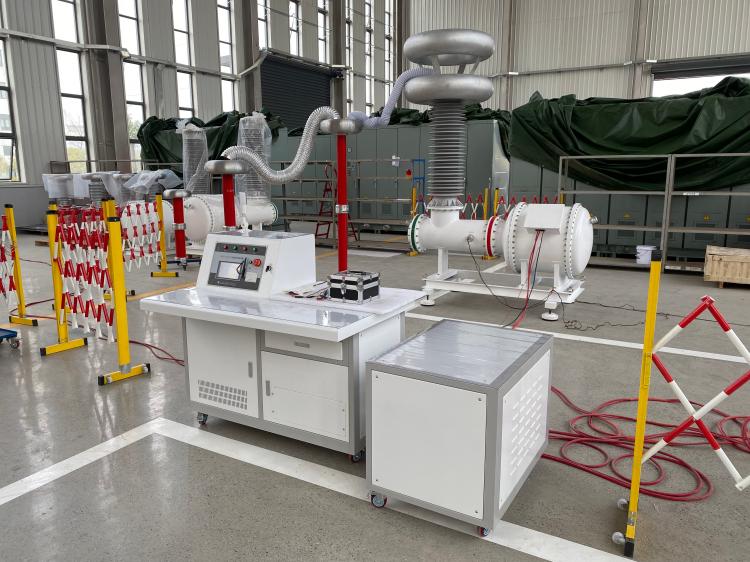

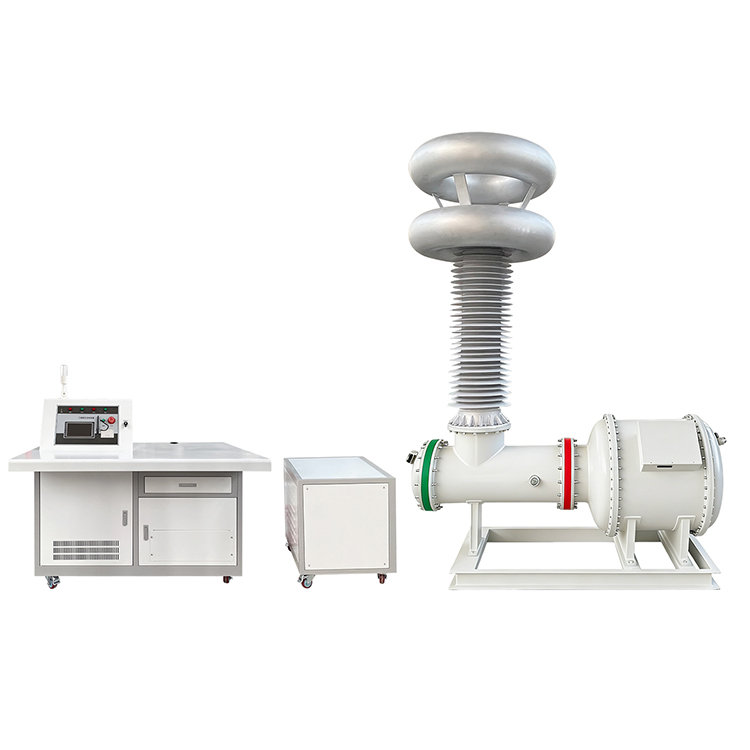

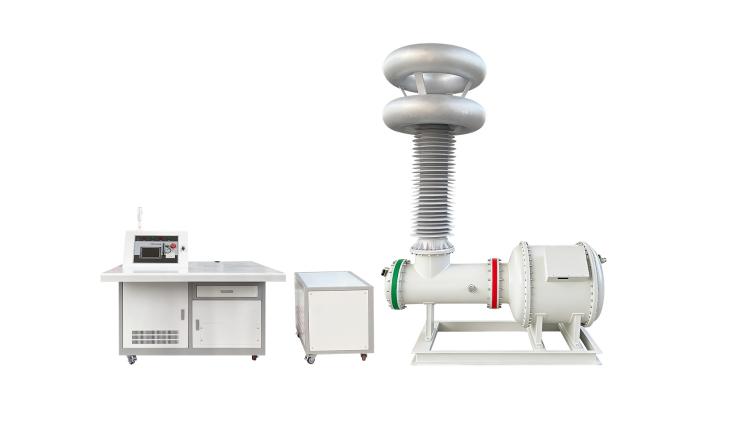

A teljes csomag SF6 szigetelt teszttranszformátort, csatolókondenzátort, nagyfeszültségű áramkorlátozó reaktort, kisfeszültségű kompenzációs reaktort, leválasztó transzformátort és teljesen automatikus vezérlőszekrényt tartalmaz. Az alacsony feszültség kompenzációs technológia akár 60%-kal csökkenti a bemeneti energiafogyasztást, ami nagymértékben növeli a tesztelés hatékonyságát és csökkenti a tápellátási igényeket.

Ellenőrzés

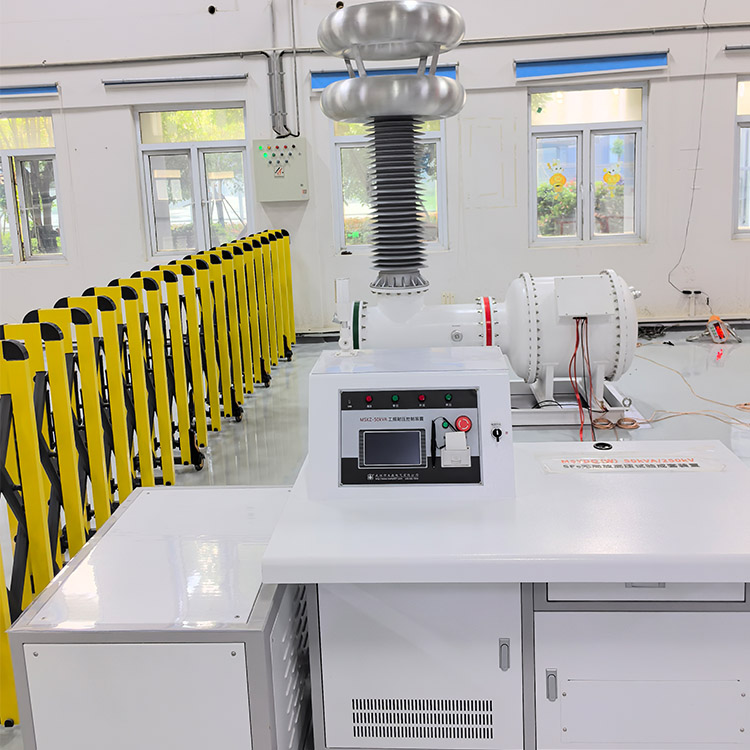

A részleges kisülésmentes váltakozóáramú feszültségtűrő tesztrendszer egy 7 hüvelykes színes érintőképernyős vezérlőegységgel van felszerelve, amely támogatja az automatikus és a kézi üzemmódot is. A kezelők öt különálló feszültségszegmenst állíthatnak be, beállíthatják a gyorsulási sebességet és a tartási időt szabadon. Az automatikus funkciók magukban foglalják a feszültségemelést, a kompenzációs kapcsolást, az időzítést, a nyomáscsökkentést a tesztelés után, az adattárolást, a rekordkeresést és a tesztjelentések nyomtatását.

Biztonság

A stabil és biztonságos működés garantálása érdekében a berendezés egyenletes szinuszos feszültséget ad ki 5% alatti hullámforma-torzítással és 65 dB alatti működési zajjal. A túlfeszültség- és túláramvédelmi mechanizmusok teljesen felszereltek. Moduláris váza támogatja a későbbi frissítéseket, bővíthető ultramagas feszültségű teszteléshez 1200 kV-ig.

Jellemzők

1、SF6 gázszigetelt transzformátor technológia

2 、 Olajmentes kialakítás, környezetszennyezés nélkül

3、A teljes rendszer részleges kisülési szintje ≤5 pC

4. Transzformátor részleges kisütési szintje ≤3 pC

5、Névleges kimeneti feszültség 250kV-ig

6, Névleges teljesítmény 50 kVA

7. A meddőteljesítmény kompenzáció akár 60%-kal csökkenti a bemeneti áramot

8、Automatikus és kézi tesztelési módok

9、 Ötfokozatú programozható feszültség és időzítés beállítások

10, Állítható feszültség rámpája

11、 Intelligens feszültségszabályozás és kompenzációs kapcsolás

12. Történelmi adatok tárolása és jelentésnyomtatás

13、Stabil szinuszos kimenet ≤5% torzítással

14、 Alacsony működési zaj ≤65 dB

15、Nagyfeszültségű túlfeszültség védelem

16, végáram túláramvédelem

17、Részleges kisütésre és AC-ellenállási feszültség tesztelésére alkalmas

Alkalmazások

1. A transzformátor AC feszültségállóságának tesztelése

2, GIS részleges kisülési vizsgálat

3, kapcsolóberendezések szigetelésének vizsgálata

4, nagyfeszültségű kábel tesztelése

5. Persely tesztelése

6. Szigetelő tesztelése

7. Gyári átvételi teszt (FAT)

8, nagyfeszültségű laboratóriumi vizsgálat

9. Elektromos berendezések típusvizsgálata

10. Megelőző karbantartási programok

Weshine előnyei

A Weshine Electric a nagyfeszültségű vizsgálóberendezések és a részleges kisülésmérő rendszerek professzionális gyártója. A VS-W sorozatú részleges kisülésmentes, váltakozó áramú feszültségtűrő tesztrendszereink a fejlett SF6 szigetelési technológiát, az ultraalacsony részleges kisülési teljesítményt, az intelligens automatizálást és a megbízható biztonsági védelmet ötvözik. Az igényes laboratóriumi és terepi alkalmazásokhoz tervezett Weshine megoldások segítenek az ügyfeleknek a vizsgálati pontosság javításában, a szabályozási megfelelés biztosításában és a berendezések hosszú távú megbízhatóságának növelésében.
