termékleírás

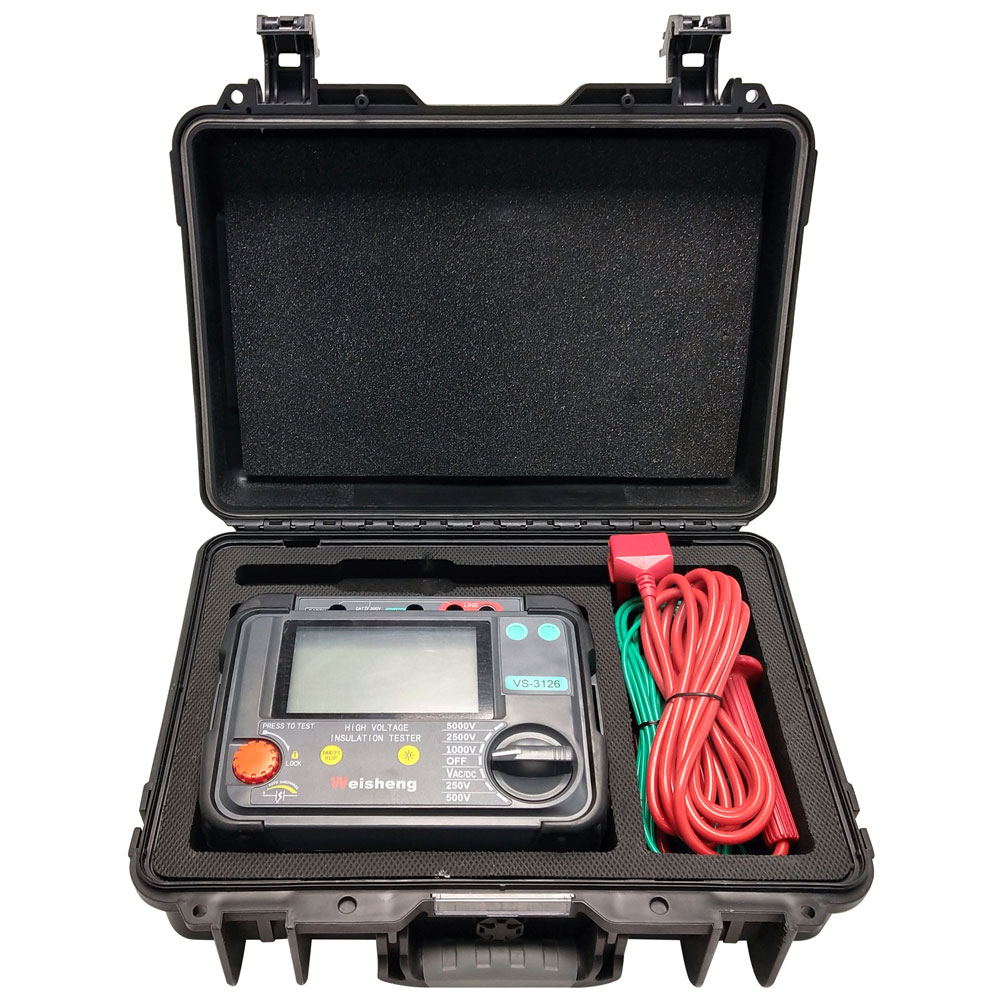

A Weshine® VS-3126 akkumulátorral működikSzigetelésvizsgáló 5000Vdigitális és analóg ívkijelzővel, nagyfeszültségű szigetelési ellenállás tesztelésére tervezték kábelek, forgó üzemi gépek, transzformátorok, kapcsolóberendezések és ipari alkalmazások karbantartásában és szervizelésében.

Az egyenáramú szigetelési vizsgálatokat 250 V, 500 V, 1000 V, 2500 V, 5000 V feszültségen végezzük. A szigetelési ellenállás mérési tartománya 100 k Ω és 1000 G Ω között van. A tesztelés alatt álló kapacitív áramkörök automatikus kisülése biztosított, és a csökkenő feszültség megjelenik.

A védőkapocs segítségével minimálisra csökkenthető a felületi szivárgás hatása, és ezáltal a hibás mérések a szigetelési ellenállási vizsgálatok során.

A kapacitív tesztobjektumok esetén a műszer automatikusan kisül egy belső ellenálláson keresztül, és 30 V és 600 V közötti feszültséget jelez a kapcsokon, a magasabb feszültségeket pedig „Hi” jelzi. Ez a funkció a reaktív terhelések tesztelése után csökkenő feszültséget jelez. Amikor a feszültségjelző eltűnik, a felhasználó biztonságosan leválaszthatja a mérővezetékeket.

Weshine® VS-3126Szigetelésvizsgáló 5000Vnyolc 1,5 V-os IEC LR6 (AA) cella táplálja. A tervezési biztonsági funkciók közé tartozik a magas feszültségre figyelmeztető jelzőfény, a külső feszültség kijelzés az infravörös teszt után, a reaktív terhelések automatikus kisülése és a mérővezetékek

ALKALMAZÁS

Az elektromos szigetelőanyagok idővel romlanak, ami meghibásodásokhoz és költséges javítási számlákhoz vezet. A szigetelési ellenállást vizsgáló készülékek szabályozott egyenfeszültséget alkalmaznak a szigetelésen, és az Ohm-törvény alapján mérik a rajta áthaladó áramot a szigetelési ellenállás kiszámításához. Az áram folyik, mert egyetlen szigetelőanyag sem tökéletes.

Az infravörös teszterek a következők:

■ Termékteszt és minősítés

■ Berendezések telepítése

■ Szokásos karbantartás

■ Problémamegoldások

A nagyfeszültségű egyenáramú szigetelésvizsgálat úgy befolyásolja a szigetelés polarizációját, hogy az egymást követő tesztelés a vizsgált egység teljes lemerülése nélkül eltérő eredményeket ad.

Ügyelni kell arra, hogy mindig ugyanazt a folyamatot és technikát alkalmazzuk a szigetelőhöz való csatlakoztatás és a tesztelés során, hogy az eredményeket trendbe lehessen vinni. Fontos rögzíteni a szigetelés hőmérsékletét, valamint az IR értékeket

JELLEMZŐK ÉS ELŐNYÖK

■ Kompakt, masszív szigetelési ellenállás-mérő

■ Könnyű kezelhetőség és feszültségtartomány kiválasztása

■ AC és DC voltmérő (30 V - 600 V)

■ Felhasználó által beállítható IR teszt időzítő (alapértelmezett 1 perc), (max. 19 m 50 s)

■ Puha hordtáska a műszerhez és a vezetékekhez

■ Gyors üzembe helyezés és teljes használati útmutató

■ Reteszelhető HV-szigetelt dugók a nagyobb biztonság érdekében

■ A sorkapcsokon elhelyezett redőnyök megakadályozzák a szennyeződés és más tárgyak véletlen bejutását

MŰSZAKI ADATOK

Szigetelési tartomány	0,1 MΩ - 2 TΩ
Névleges vizsgálati feszültségek	250 V, 500 V, 1000 V, 2500 V, 5000 V
A kapocsfeszültség pontossága
	<1000 V 0...+10%-a névleges tesztfeszültség
	≥1000 V 0...+5%-a névleges tesztfeszültség
Szigetelés pontossága	±5% ±3 számjegy
Rövidzárlati áram	5 in ± 0,5 by
Voltmérő pontossága	±2%rdg±3dgt
Tápegység	8 x LR6/AA elem
Működési hőmérséklet-tartomány és páratartalom
	-20°C és +45°C között
Nedvesség	80% relatív páratartalom
Tárolási hőmérséklet-tartomány és páratartalom
	-20 °C és +60 °C között
Biztonsági védelem	Szigetelés Cat III 600 V
Jegyzet	A megadott környezeti határértékekkel rendelkező szervizhiba kétszeres belső hiba
EMC	Megfelel az IEC 61326-1:2013 szabványnak
Méretek	177 mm x 226 mm x 100 mm
Súly	1,9 kg (akkumulátorral együtt)

VS-3126

A VS-3126Szigetelésvizsgáló 5000Velektromos és ipari tesztelési alkalmazásokhoz készült, ahol az üzemi feszültség meghaladja az 1000 V-ot, és magasabb szigetelési tesztfeszültségre van szükség.

A VS-3126-tól eltérően a VS-3126 fix tartományú 50 V, 100 V, 250 V, 500 V, 1000 V és 2500 V feszültséget kínál.

Az 1 kV feletti üzemi feszültségű berendezésekhez arányosan magasabb tesztfeszültségre van szükség. A legmodernebb tesztelési követelményeknek való teljes megfelelés érdekében a Weshine kiváló minőségű termékcsaládot kínálSzigetelésvizsgáló 5000Vs 1 kV feletti feszültségeknél. A nagyfeszültségű tesztelés középpontjában az 5/10/15 kV-os egységeink a legmagasabb szintű minőségellenőrzést, valamint elsőrendű biztonságot, kényelmet és hordozhatóságot biztosítanak.

A Weshine egy lépéssel tovább megy az összes nagy tőkeerős berendezés teljes szigetelésvizsgálati képessége érdekében! A forgóberendezésekre vonatkozó univerzális tesztelési szabvány, az IEEE 43-2000, 10 kV-ra emelte a 12 kV-os és nagyobb névleges feszültségű berendezések ajánlott vizsgálati feszültségét. A szabványnak való teljes megfelelés egyetlen teszterrel, a mi 10 kV-os modellünkkel érhető el.

VS-3127

A VS-3127Szigetelésvizsgáló 10000Vpontos szigetelési ellenállásméréseket kínál 15 kV tesztfeszültségig, 30 TΩ maximális ellenállással. Az ellenállásmérés pontossága ± 5 % 1 MΩ és 3 TΩ között!

A közüzemi és szolgáltató cégek számára a VS-3127 egy mindenre kiterjedő teszter rugalmasságával és jövőbeli ellenőrzési képességével. A Weshine VS-3127-et úgy tervezték, hogy bárhol is működjön, ahol dolgozik.

A névleges kimeneti feszültség max. 7 fokozatot ér el (250V, 500V, 1KV, 2,5KV, 5KV, 10KV, 15KV).

Max. rövidzárlati áram 7mA

Szigetelési ellenállás teszt (IR), polarizációs index teszt (PI), dielektromos abszorpciós arány teszt (DAR). Rámpateszt mód (RAMP), szűrt ellenállásteszt mód (FR). *Kapacitásteszt (Cap.).

Feszültségfigyelő funkció, automatikusan figyeli a mért feszültséget

MIÉRT TESZTELJEN 15 KV-n?

5 kV és 15 kV között megháromszorozza a tesztáramot – ez megakadályozhatja a negatív tesztáramot nagy zaj jelenlétében.

A 15 kV a 35 000 V és 69 000 V közötti eszközökre a NETA ATS 2007 alapján.

A 34 500 V feletti motorokat 15 kV-on kell vizsgálni a NETA ATS 2007 alapján.

MŰSZAKI ADATOK

Szigetelési tartomány	0,1 MΩ és 30 TΩ között
Névleges vizsgálati feszültségek	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
A kapocsfeszültség pontossága
	（5%～10%）±10V
Szigetelés pontossága	1 MΩ – 3 TΩ, ±5% ±3 számjegy
	＞3 TΩ, ±20% ±3 számjegy
Rövidzárlati áram	≥7 be ± 0,5 by
Rámpa teszt mód	±2%rdg±3dgt
Tápegység	Növelje az előre beállított feszültséget az előre beállított feszültség 10%-os fokozatos tesztelésével
Működési hőmérséklet-tartomány és páratartalom
	-20°C és +50°C között
Nedvesség	80% relatív páratartalom
Tárolási hőmérséklet-tartomány és páratartalom
	-25 °C és +65 °C között
Feszültség teszt	AC/DC: 0V - 1000V, Pontosság: ±5%rdg±3V
Kapacitásvizsgálat	10nF～25uF, Pontosság: ±10%rdg±10nF
Aktuális teszt	0,01nA～7mA, Pontosság: ±5%rdg±0,5nA
Biztonsági védelem	Szigetelés Cat III 600 V
Jegyzet	A megadott környezeti határértékekkel rendelkező szervizhiba kétszeres belső hiba
EMC	Megfelel az IEC 61326-1:2013 szabványnak
Méretek	280 mm x 260 mm x 160 mm
Súly	4,9 kg (akkumulátorral együtt)

Válogatás

A Weshine 8 éves tapasztalattal rendelkezik kifejezetten az elektromos berendezések teljes skálájával kapcsolatosan. Jelenleg Weshine többféle megoldást talált kiSzigetelésvizsgáló 500Vminden lépéshez az űrlapon látható módon:

RENDELÉSI INFORMÁCIÓK ASzigetelésvizsgáló 500VS
Macska. Nem.	Max tesztfeszültség	Max teszttartomány	IR/PI/DAR	RÁMPA	FR	Sapka.
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 TO	√
VS-3125	5,0 kV	10 TO	√	√	√
VS-3125A	5,0 kV	10 TO	√	√	√	√
VS-3126	10,0 kV	20 TO	√	√	√
VS-3126A	10,0 kV	20 TO	√	√	√	√
VS-3127	15,0 kV	30 TO	√	√	√	√

Az ellátási lánc problémái alapján: Kérjük, forduljon a kívánt hivatalos Weshine forgalmazóhoz az aktuális árakért és az átfutási időkért.

Minőségi tanúsítványok

Mindig hiszünk abban, hogy cégünk sikere közvetlenül az általunk kínált termékek minőségétől függ.Szigetelésvizsgáló 5000Vmegfelel az ISO9001, ISO14000:14001 irányelvekben és szigorú minőségellenőrzési rendszerünkben meghatározott legmagasabb minőségi követelményeknek.
