Digitális szigetelésvizsgáló

A Weshine® feltalálta a CE-tanúsítvánnyal rendelkező digitális szigetelésvizsgálót, kiváló minőség és pontosság, nemzeti szabványok szerint feltalálva és gyártva, komplett elektromos tesztelési megoldás elérhető. Vegye fel velünk a kapcsolatot a Weshine digitális szigetelésvizsgálójával kapcsolatos további részletekért!

Kérdés küldése PDF letöltése

termékleírás

WeshineDigitális szigetelésvizsgálódigitális és analóg ívkijelzővel, nagyfeszültségű szigetelési ellenállás tesztelésére tervezték kábelek, forgó üzemi gépek, transzformátorok, kapcsolóberendezések és ipari alkalmazások karbantartása és szervizelése során.

Az egyenáramú szigetelési vizsgálatokat 250 V, 500 V, 1000 V, 2500 V, 5000 V feszültségen végezzük. A szigetelési ellenállás mérési tartománya 100 k Î© és 1000 G Î© között van. A tesztelés alatt álló kapacitív áramkörök automatikus kisülése biztosított, és a csökkenő feszültség megjelenik.

A védőkapocs segítségével minimálisra csökkenthető a felületi szivárgás hatása, és ezáltal a hibás mérések a szigetelési ellenállási vizsgálatok során.

A kapacitív tesztobjektumok esetén a műszer automatikusan kisül egy belső ellenálláson keresztül, és 30 V és 600 V közötti feszültséget jelez a kapcsokon, a magasabb feszültségeket pedig „Hi” jelzi. Ez a funkció a reaktív terhelések tesztelése után csökkenő feszültséget jelez. Amikor a feszültségjelző eltűnik, a felhasználó biztonságosan leválaszthatja a mérővezetékeket.

WeshineDigitális szigetelésvizsgálónyolc 1,5 V-os IEC LR6 (AA) cella táplálja. A tervezési biztonsági funkciók közé tartozik a magas feszültségre figyelmeztető jelzőfény, a külső feszültség kijelzés az infravörös teszt után, a reaktív terhelések automatikus kisülése és a mérővezetékek

ALKALMAZÁS

Az elektromos szigetelőanyagok idővel romlanak, ami meghibásodásokhoz és költséges javítási számlákhoz vezet. A szigetelési ellenállás-vizsgáló készülékek szabályozott egyenfeszültséget alkalmaznak a szigetelésen, és az Ohm-törvény alapján mérik a rajta áthaladó áramot a szigetelési ellenállás kiszámításához. Az áram folyik, mert egyetlen szigetelőanyag sem tökéletes.

Az infravörös teszterek a következők:

■ Berendezések telepítése

■ Rutin karbantartás

■ Problémamegoldások

A nagyfeszültségű egyenáramú szigetelésvizsgálat úgy befolyásolja a szigetelés polarizációját, hogy az egymást követő tesztelés a vizsgált egység teljes lemerülése nélkül eltérő eredményeket ad.

Ügyelni kell arra, hogy mindig ugyanazt a folyamatot és technikát alkalmazzuk a szigetelőhöz való csatlakoztatás és a tesztelés során, hogy az eredményeket trendbe lehessen vinni. Fontos rögzíteni a szigetelés hőmérsékletét, valamint az IR értékeket

JELLEMZŐK ÉS ELŐNYÖK

■ Kompakt, masszív szigetelési ellenállás-mérő

■ Könnyű kezelhetőség és feszültségtartomány kiválasztása

■ AC és DC voltmérő (30 V - 600 V)

■ Felhasználó által beállítható IR teszt időzítő (alapértelmezett 1 perc), (max. 19 m 50 s)

■ Puha hordtáska a műszerhez és a vezetékekhez

■ Gyors üzembe helyezés és teljes használati útmutató

■ Reteszelhető HV-szigetelt dugók a nagyobb biztonság érdekében

■ A sorkapcsokon elhelyezett redőnyök megakadályozzák a szennyeződés és más tárgyak véletlen bejutását

MŰSZAKI ADATOK

Szigetelési tartomány	0,1 MÎ© – 2 TÎ©
Névleges vizsgálati feszültségek	250 V, 500 V, 1000 V, 2500 V, 5000 V
A kapocsfeszültség pontossága
	tesztfeszültség
	¥1000 V 0... 5%-a névleges tesztfeszültség
Szigetelés pontossága	±5% ±3 számjegy
Rövidzárlati áram	5 mA ±0,5 mA
Voltmérő pontossága	±2%rdg±3dgt
Tápegység	8 x LR6/AA elem
Működési hőmérséklet-tartomány és páratartalom
	-20°C és 45°C között
páratartalom	80% relatív páratartalom
Tárolási hőmérséklet-tartomány és páratartalom
	-20 °C és 60 °C között
Biztonsági védelem	Szigetelés Cat III 600 V
jegyzet	A megadott környezetvédelmi határértékekkel rendelkező szervizhiba kétszeres belső hiba
EMC	Megfelel az IEC 61326-1:2013 szabványnak
Méretek	177 mm x 226 mm x 100 mm
Súly	1,9 kg (akkumulátorral együtt)

VS-3121

A VS-3121Digitális szigetelésvizsgálóElektromos és ipari tesztelési alkalmazásokhoz készült, ahol az üzemi feszültség meghaladja az 1000 V-ot, és magasabb szigetelési tesztfeszültségre van szükség.

A VS-3121A-val ellentétben a VS-3121 fix tartományú 50 V, 100 V, 250 V, 500 V, 1000 V és 2500 V feszültséget kínál.

1 kV feletti üzemi feszültségű berendezések szükségesekDigitális szigetelésvizsgálós 1 kV feletti feszültségeknél. A nagyfeszültségű tesztelés középpontjában az 5/10/15 kV-os egységeink a legmagasabb szintű minőségellenőrzést, valamint elsőrendű biztonságot, kényelmet és hordozhatóságot biztosítanak.

Az összes nagy tőke teljes szigetelésvizsgálati képességéhez

VS-3127

A VS-3127Digitális szigetelésvizsgálópontos szigetelési ellenállásméréseket kínál 15 kV tesztfeszültségig, 30 TÎ© maximális ellenállással. Az ellenállásmérés pontossága ± 5 % 1 MÎ© és 3 TÎ© között!

A közüzemi és szolgáltató cégek számára a VS-3127 egy mindenre kiterjedő tesztelő, rugalmasságával és jövőbeli ellenőrzési képességével. A Weshine VS-3127-et úgy tervezték, hogy bárhol is működjön, ahol dolgozik.

A maximális névleges kimeneti feszültség elérheti a 7 fokozatot (250Vï¼500Vï¼1KVï¼2,5KVï¼5KVï¼10KVï¼15KV).

Max. rövidzárlati áram 7mA

Szigetelési ellenállás teszt (IR), polarizációs index tesztï¼PI, dielektromos abszorpciós arány teszt (DAR). Rámpateszt mód (RAMP), szűrt ellenállásteszt mód (FR). *Kapacitásteszt (Cap.).

Feszültségfigyelő funkció, automatikusan figyeli a mért feszültséget

MIÉRT TESZTELJEN 15 KV-n?

5 kV és 15 kV között megháromszorozza a tesztáramot – ez megakadályozhatja a negatív tesztáramot nagy zaj jelenlétében.

A 15 kV a 35 000 V és 69 000 V közötti eszközökre a NETA ATS 2007 alapján.

A 34 500 V feletti motorokat 15 kV-on kell vizsgálni a NETA ATS 2007 alapján.

MŰSZAKI ADATOK

Szigetelési tartomány	0,1 MÎ© – 30 TÎ©
Névleges vizsgálati feszültségek	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
A kapocsfeszültség pontossága
	ï¼5%ï½10%ï¼±10V
Szigetelés pontossága	1 MÎ© – 3 TÎ©, ±5% ±3 számjegy
	ï¼3 TÎ©, ±20% ±3 számjegy
Rövidzárlati áram	¥7 mA ±0,5 mA
Rámpateszt mód	±2%rdg±3dgt
Tápegység	Növelje az előre beállított feszültséget az előre beállított feszültség 10%-os fokozatos tesztelésével
Működési hőmérséklet-tartomány és páratartalom
	-20°C és 50°C között
páratartalom	80% relatív páratartalom
Tárolási hőmérséklet-tartomány és páratartalom
	-25 °C és 65 °C között
Feszültség teszt	AC/DC: 0Vï½1000V, Pontosság: ±5%rdg±3V
Kapacitás teszt	10nFï½25uF, Pontosság: ±10%rdg±10nF
Aktuális teszt	0,01 nAï½7 mA, Pontosság: ±5%rdg±0,5nA
Biztonsági védelem	Szigetelés Cat III 600 V
jegyzet	A megadott környezetvédelmi határértékekkel rendelkező szervizhiba kétszeres belső hiba
EMC	Megfelel az IEC 61326-1:2013 szabványnak
Méretek	280 mm x 260 mm x 160 mm
Súly	4,9 kg (akkumulátorral együtt)

Válogatás

A Weshine 8 éves tapasztalattal rendelkezik kifejezetten az elektromos berendezések teljes skálájával kapcsolatosan. Jelenleg Weshine többféle megoldást talált kiDigitális szigetelésvizsgálóminden lépéshez az űrlapon látható módon:

RENDELÉSI INFORMÁCIÓK ADigitális szigetelésvizsgálóS
Macska. Nem.	Max tesztfeszültség	Max teszttartomány	IR/PI/DAR	RÁMPA	FR	Sapka.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√

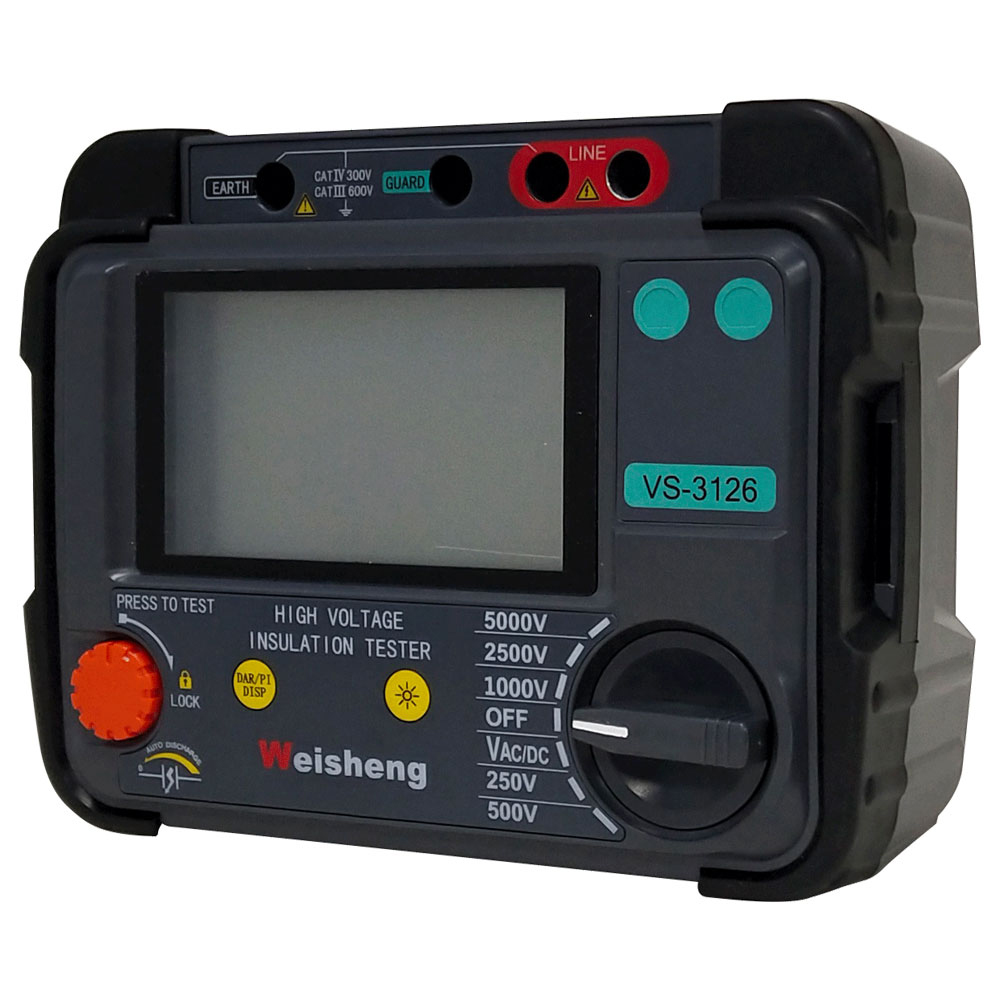

VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Az ellátási lánc problémái alapján: Kérjük, forduljon a kívánt hivatalos Weshine forgalmazóhoz az aktuális árakért és az átfutási időkért.

Minőségi tanúsítványok

Mindig hiszünk abban, hogy cégünk sikere közvetlenül az általunk kínált termékek minőségétől függ.Digitális szigetelésvizsgálómegfelel az ISO9001, ISO14000:14001 irányelvekben és szigorú minőségellenőrzési rendszerünkben meghatározott legmagasabb minőségi követelményeknek.
