100 kV-os részleges kisülés nélküli AC Hipot tesztrendszer

A 100 kV-os részleges kisülésmentes AC Hipot tesztrendszer egy professzionális nagyfeszültségű vizsgálati megoldás, amelyet transzformátorok, kapcsolóberendezések, szigetelők, kábelek, perselyek, térinformatikai berendezések és egyéb elektromos berendezések váltakozó áramú feszültségállóságának vizsgálatára és részleges kisülés-érzékelésére fejlesztettek ki.

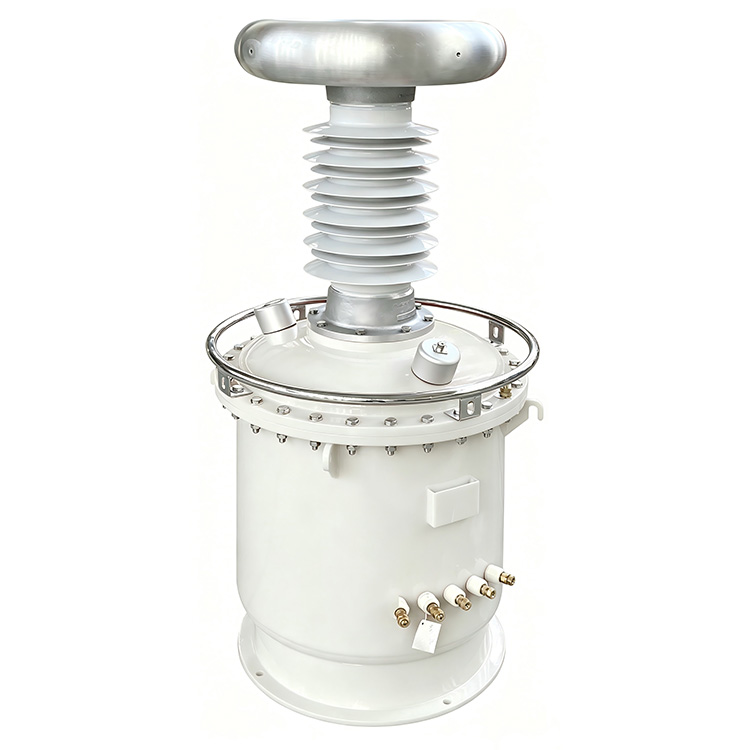

A rendszer egy SF6 gázszigetelt teszttranszformátort alkalmaz a hagyományos olajba merülő szerkezet helyett, kiküszöbölve az olajszennyeződés kockázatát, miközben jelentősen, 20-60%-kal csökkenti a berendezés tömegét. Ez a transzformátor kiváló szigeteléssel és rendkívül alacsony részleges kisüléssel rendelkezik, elérve a PD szintet ≤3 pC. A teljes rendszer a teljes részleges kisülést legfeljebb 5 pC-on tartja névleges feszültség mellett.

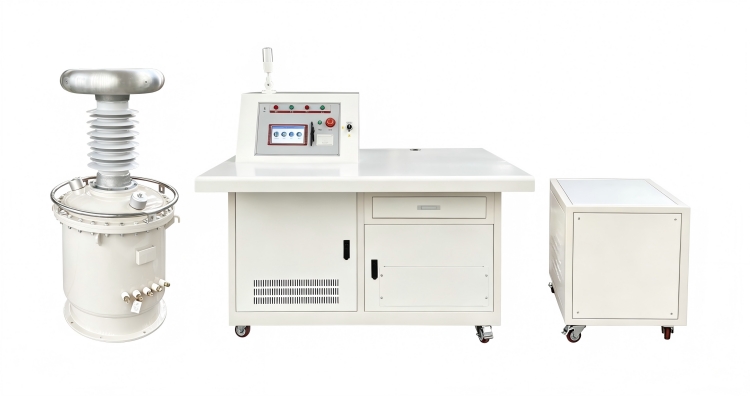

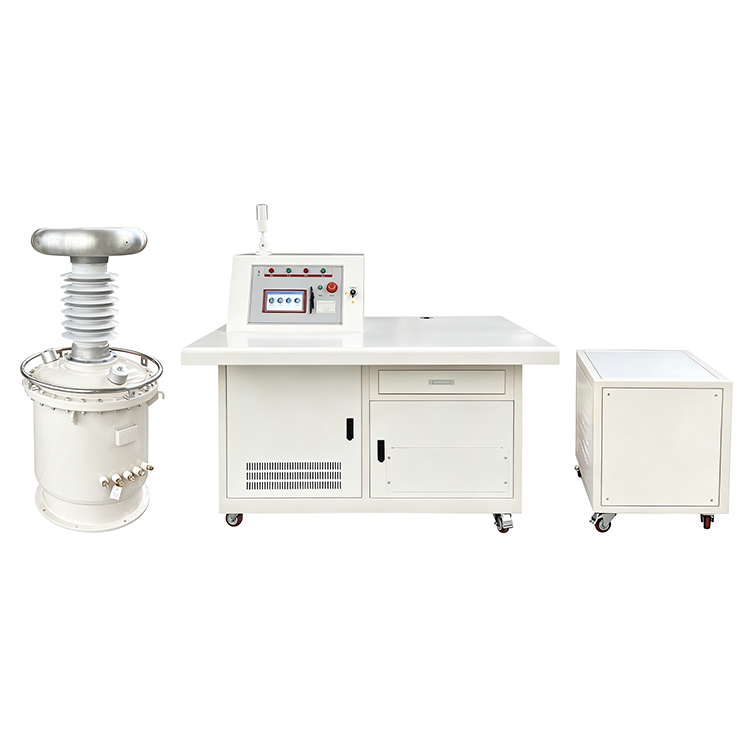

Ez a teljes integrált tesztrendszer nagyfeszültségű teszttranszformátorral, csatolókondenzátorral, nagyfeszültségű áramkorlátozó reaktorral, kisfeszültségű kompenzációs reaktorral, leválasztó transzformátorral, automatikus kezelőkonzollal és kompenzációs szekrényekkel van összeszerelve. Beépített kisfeszültségű kompenzációs szerkezete hatékonyan, legfeljebb 60%-kal csökkentheti a bemeneti áramfelvételt, ami segít az energiahatékonyság növelésében és a napi üzemeltetési költségek csökkentésében.

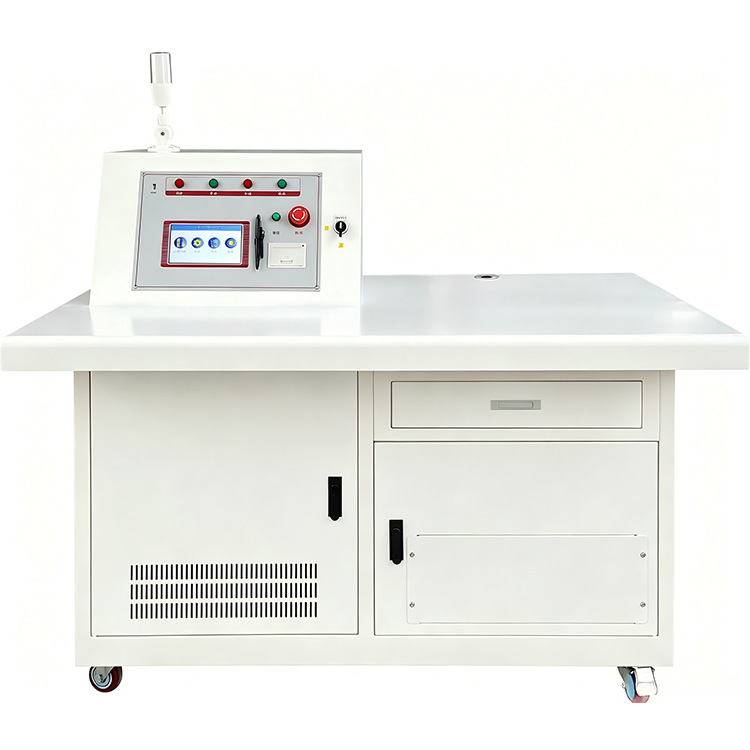

A 7 hüvelykes színes érintőképernyős vezérlőkonzollal felszerelt rendszer az automatikus és a kézi tesztelési módokat egyaránt támogatja. A felhasználók egymástól függetlenül konfigurálhatnak akár öt feszültségfokozatot, feszültségrámpát, és kibírhatják a teszt időtartamát. Az automatikus tesztelési funkciók közé tartozik a feszültség felfutása, a kompenzációs kapcsolás, az időzítés, a feszültségcsökkentés, az adattárolás és a jelentésnyomtatás, ami jelentősen javítja a tesztelés hatékonyságát és megismételhetőségét.

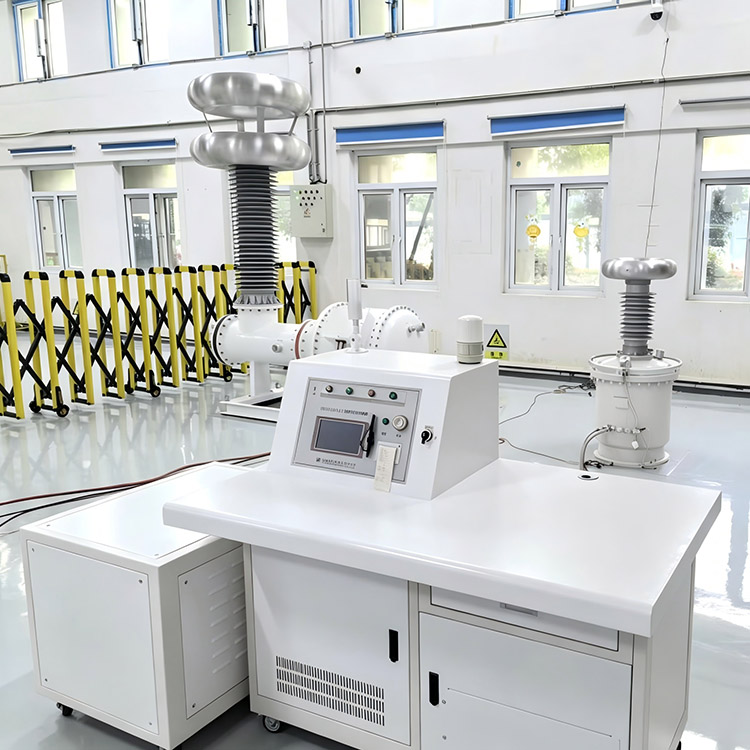

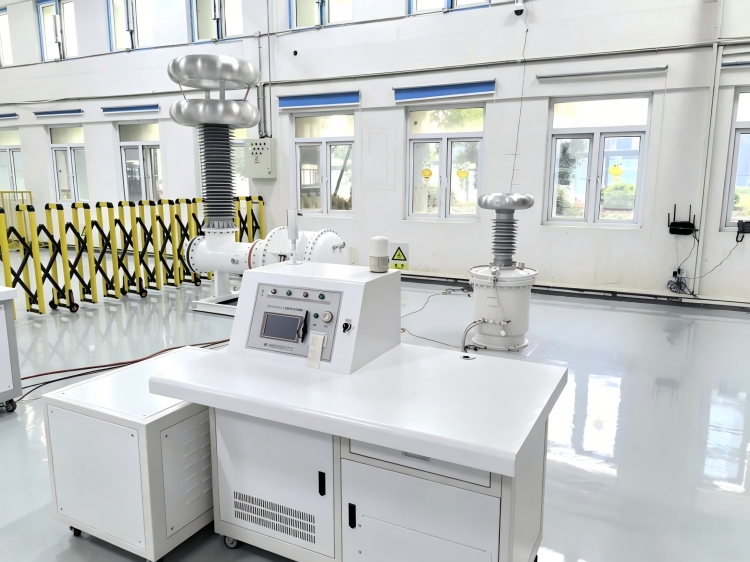

A nagyfeszültségű laboratóriumokhoz és helyszíni tesztelési alkalmazásokhoz tervezett rendszer stabil szinuszos kimenetet biztosít 5-nél kisebb hullámforma torzítással, alacsony működési zajjal, valamint megbízható védelmet nyújt a túlfeszültség és túláram ellen. A méretezhető kialakítás lehetővé teszi a terméksorozaton belüli hasonló rendszerek számára, hogy akár 1200 kV névleges feszültséget érjenek el az ultramagas feszültségű tesztelési alkalmazásokhoz.

Termékismertető

Hogyan működik a rendszer

A 100 kV-os részleges kisülésmentes AC Hipot tesztrendszer stabil, nagyfeszültségű teljesítmény-frekvenciás kimenetet generál az SF6 szigetelt teszttranszformátoron keresztül. A tesztelés során a csatolókondenzátor és a mérőáramkör folyamatosan figyeli a részleges kisülési tevékenységet, míg az automatikus vezérlőrendszer kezeli a feszültségnövelési, tartási és -csökkentési folyamatokat.

Az alacsony feszültségű kompenzációs reaktor a szükséges bemeneti áramot csökkenti, ami jobb energiahatékonyságot eredményez, és tehermentesíti a csatlakoztatott tápegység terhelését. Az egész rendszer képes egyidejűleg feszültségellenőrzést és részleges kisülési mérést végezni, így a felhasználók mindenféle nagyfeszültségű berendezés szigetelési teljesítményét alaposan kiértékelhetik.

Jellemzők

1、SF6 gázszigetelt transzformátor kialakítás olajszennyeződés nélkül

2、A teljes részleges kisülési szint ≤5 pC

3. A transzformátor részleges kisülési szintje ≤3 pC

4. Névleges kimeneti feszültség 100 kV-ig

5. A meddőteljesítmény kompenzáció akár 60%-kal csökkenti a forrásáramot

6、Automatikus és kézi tesztelési módok

7. Ötfokozatú programozható feszültség- és időzítési beállítások

8. Állítható feszültség rámpája 0,5 kV/s és 2,5 kV/s között

9、Automatikus kompenzációs kapcsolás és feszültségszabályozás

10. Történelmi adattárolási és nyomtatási funkciók

11、Nagy pontosságú feszültségmérés

12、Stabil szinuszos kimenet ≤5% torzítással

13、 Alacsony zajszint ≤65 dB

14、 Átfogó túlfeszültség és túláram védelem

15、Részleges kisütésre és AC-ellenállási feszültség tesztelésére alkalmas

Alkalmazási mezők

1. Energiaszolgáltató vállalatok

Transzformátorok, kapcsolóberendezések, térinformatikai berendezések, kábelek és alállomási készülékek rutin szigetelésvizsgálatára és részleges kisülési értékelésére használják.

2, High Voltage Laboratories

Alkalmas típustesztekhez, gyári átvételi teszteléshez és olyan kutatási projektekhez, amelyek rendkívül alacsony részleges kisütési teljesítményt igényelnek.

3. Transzformátorgyártók

A teljesítmény- és elosztótranszformátorok minőség-ellenőrzésére, szigetelés-ellenőrzésére és végső gyári tesztelésére használják.

4. Egyetemek és kutatóintézetek

Támogatja a nagyfeszültségű mérnökképzést, a szigeteléskutatást és a fejlett elektromos tesztelési projekteket.

5. Ipari és bányászati ​​vállalatok

Megelőző karbantartási tesztelést és szigetelési állapotfelmérést biztosít a kritikus elektromos berendezések számára.

Tipikus tesztelemek

1. A transzformátor AC feszültségállóságának tesztelése

2, GIS részleges kisülési vizsgálat

3, nagyfeszültségű kapcsolóberendezés tesztelése

4. A tápkábel szigetelésének tesztelése

5. Szigetelő és persely tesztelése

6. Elektromos berendezések gyári átvételi vizsgálata

7. Nagyfeszültségű laboratóriumi kutatás

8. Megelőző karbantartási programok

Weshine előnyei

A Weshine Electric a nagyfeszültségű vizsgálóberendezések, valamint a részleges kisülésmérő rendszerek fejlesztésére és gyártására összpontosít. Az SF6 gázszigeteléssel ellátott váltakozó áramú feszültségtűrő tesztegységeink rendkívül alacsony részleges kisülési teljesítménnyel, intelligens automatikus működéssel, energiatakarékos kompenzációs technológiával és megbízható biztonsági védelmi modulokkal rendelkeznek. A szigorú tesztelési feladatok elvégzésére a laboratóriumokban és a helyszíni munkakörnyezetekben egyaránt kialakított Weshine összes megoldása segíti az ügyfeleket a szigetelési teljesítmény pontos ellenőrzésében, a vonatkozó iparági szabványoknak való megfelelésben és a nagyfeszültségű berendezéseik stabil, hosszú távú működésének fenntartásában.

100 kV-os részleges kisülésmentes AC Hipot tesztrendszerünk teljes mértékben kielégíti az összes nagyfeszültségű szigetelésvizsgálati és részleges kisülési felügyeleti igényt. Személyre szabott megoldásokért, részletes műszaki adatokért és versenyképes árajánlatért bármikor bátran forduljon csapatunkhoz.
