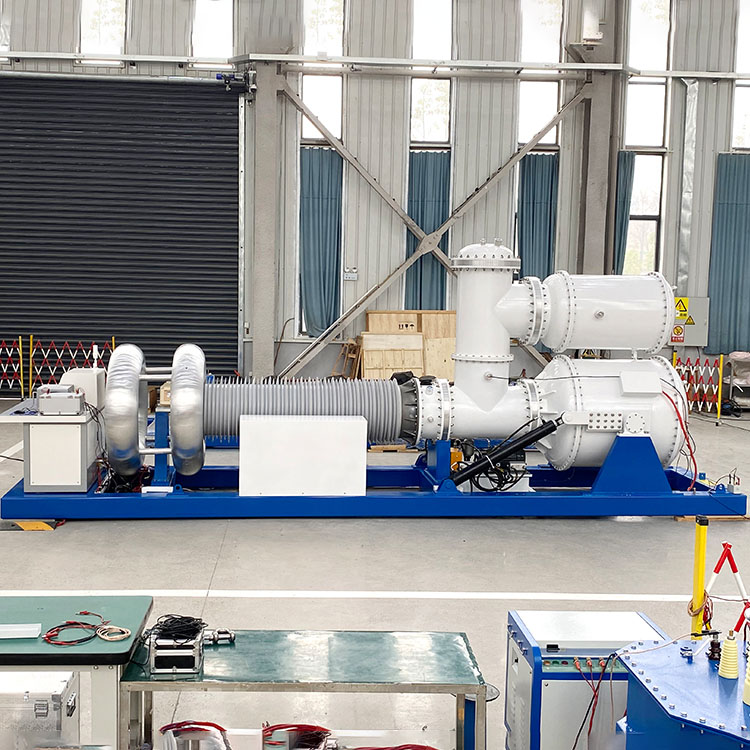

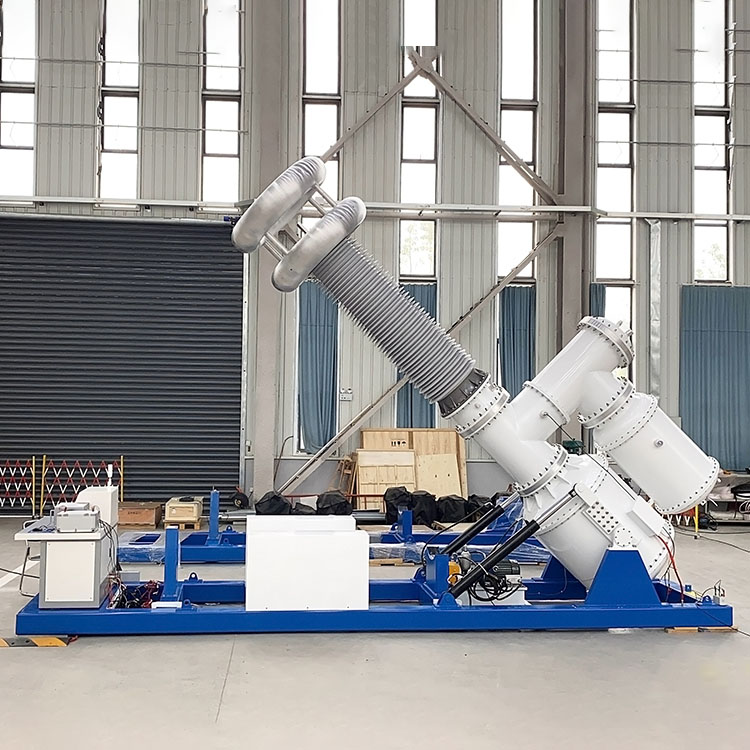

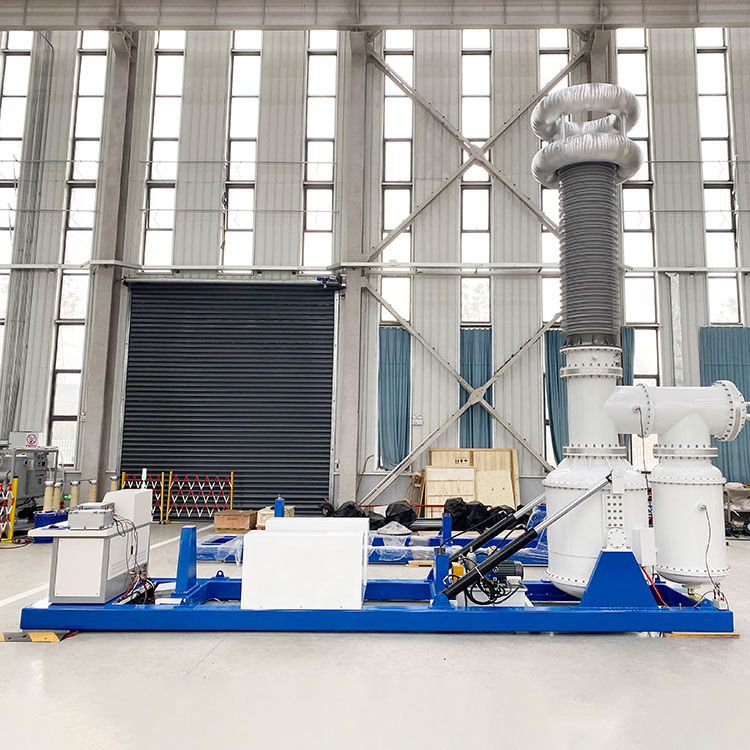

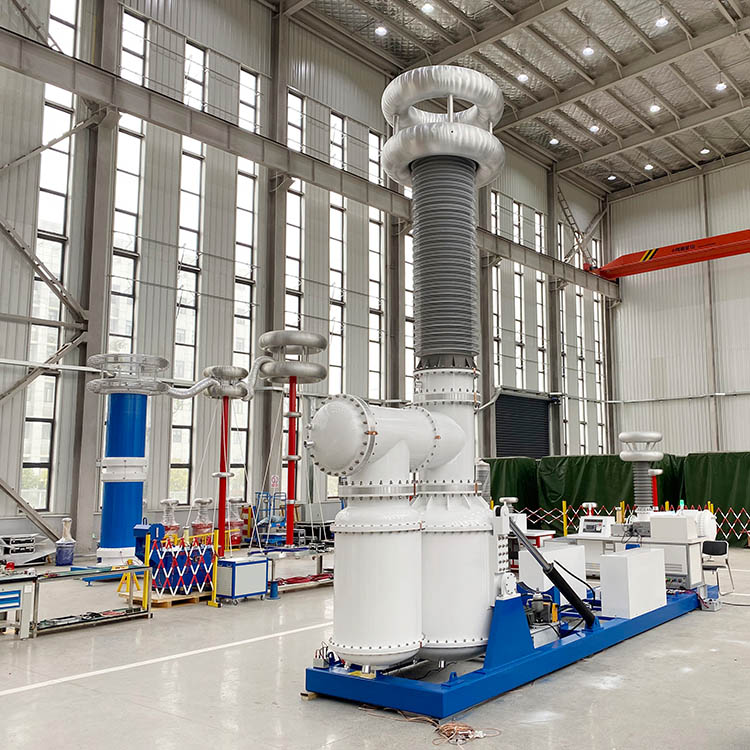

PD-mentes váltakozó áramú feszültségtűrő tesztrendszer

Ez a PD-mentes váltakozó áramú feszültségtűrő tesztrendszer megfelel a szigorú szigetelés-ellenőrzési és részleges kisülési vizsgálati szabványoknak minden modern nagyfeszültségű készülék esetében. Prémium SF6 gázszigetelt transzformátorokkal felszerelve kiküszöböli a hagyományos olajjal töltött teszttranszformátorok szennyezési kockázatát, miközben megőrzi a stabil szigetelést és a hosszú élettartamot. Sok elektromos gyártó vásárlási kérelmet küld, hogy beszerezze ezt a teljes tesztberendezést a tömeggyártás minőségének ellenőrzésére.

Az SF6 szigetelt magkomponensek köré épülő PD-mentes AC-ellenállási feszültségteszt rendszer stabil 250 kV-os feszültséget ad ki, és 5 pC-on belül korlátozza a részleges kisülést. Automatikus intelligens vezérléssel, többfokozatú meddőteljesítmény-kompenzációval, alacsony zajszintű működéssel és teljes biztonsági reteszeléssel rendelkezik, folyamatos tömeges megrendeléseket vonzva áramszolgáltatóktól, ipari gyáraktól, egyetemektől és professzionális nagyfeszültségű laboratóriumoktól.

Integrált teljes tesztplatform

Támogatja a transzformátorok, GIS kapcsolóberendezések, tápkábelek, perselyek, szigetelők és reaktorok tesztelését. Az egész egység a nagyfeszültségű transzformátort, a csatolókondenzátort, a feszültségosztót, az áramkorlátozó reaktort és az intelligens vezérlőkonzolt egyesíti egy all-in-one állomásban, segítve a beszerzési csapatokat, hogy megtakarítsák a különálló berendezések beszerzési költségeit.

Névleges feszültség alatti működés esetén ez a PD-mentes váltakozóáramú ellenállási feszültségteszt rendszer ≤5 pC-on tartja a részleges kisülést, teljes mértékben megfelel a gyári átvételi teszteknek, a típustanúsítványnak, a rutin szigetelés-ellenőrzéseknek és az ultraalacsony PD-szintet igénylő laboratóriumi kutatásoknak. Hullámforma-torzítását 2% alá szabályozzák, így stabil, reprodukálható tesztadatokat állítanak elő, amelyek megfelelnek a nemzetközi ipari szabványoknak.

Hatékony meddő teljesítmény kompenzáció

A beépített kisfeszültségű kompenzációs reaktor csökkenti a teljes energiafogyasztást és növeli a működési hatékonyságot. A többszintű meddőteljesítmény finombeállítása biztosítja az állandó feszültségkimenetet nehéz, összetett tesztterhelések mellett is, ami kulcsfontosságú tényező, amely arra készteti a hosszú távú együttműködő vásárlókat, hogy ismételt tömeges megrendeléseket adjanak le.

Megbízható intelligens vezérlés és többrétegű biztonsági védelem

A vezérlőkonzol zökkenőmentes feszültségszabályozást és valós idejű adatfigyelést valósít meg, lehetővé téve a technikusok számára, hogy hatékonyan és teljes biztonsággal kiállják a feszültségteszteket. A többszörös védelmi kialakítások, beleértve a túlfeszültség-lezárást, az áramkorlátozást és a kisülés megelőzését, jelentősen csökkentik a kockázatokat a nagyfeszültségű kísérletek során.

Az opcionális 500 kV-os nagyteljesítményű specifikációval és a kiváló részleges kisülés-elnyomással a PD-mentes váltakozóáramú feszültségellenállás tesztrendszer továbbra is a legjobb választás az erőművek, az elektromos gyártók és a szigetelésértékelést és a nagyfeszültségű berendezések ellenőrzését végző laboratóriumok számára.

Működési elv

A PD-mentes váltakozó áramú feszültségtűrő tesztrendszer egy SF6 szigetelt transzformátorra támaszkodik, amely állandó 50 Hz-es nagyfeszültségű váltakozó áramot szolgáltat az ellenőrzéshez. A beépített csatolókondenzátor valós időben rögzíti a részleges kisülési jeleket, míg a feszültségosztó követi a kimeneti feszültséget a teljes tesztciklus alatt. A megfelelő kompenzációs reaktorok automatikusan beállítják a meddőteljesítmény-igényt, csökkentve a bemeneti teljesítményt és növelve az általános működési hatékonyságot.

Az áramkorlátozó reaktorokkal és teljes biztonsági reteszelő modulokkal felszerelt egység mind a vizsgálati mintákat, mind a gazdaeszközt megvédi a hirtelen túlfeszültségtől és a túlfeszültségtől, így stabil, biztonságos vizsgálati eredményeket biztosít, amelyek elismerést nyernek a vásárló mérnököktől.

Célalkalmazási forgatókönyvek

Hálózati áramszolgáltatók

Ideális alállomási berendezések karbantartásához, projekt üzembe helyezéséhez és transzformátorok, térinformatikai szekrények és nagyfeszültségű kapcsolóberendezések szigetelés-diagnosztikájához. Sok erőművásárló tömeges beszerzési kérelmet nyújt be erre a rendszerre a rendszeres ellenőrzési munka szabványosítása érdekében.

Transzformátorgyártó gyárak

Tökéletes a napi gyártási helyszíni ellenőrzésekhez, a gyári átvételi teszteléshez és a teljesítmény- és elosztó transzformátorok hivatalos típustanúsításához. A gyártási beszerzési csoportok gyakran tartalékolnak készletet ebből a tesztelőből, hogy lerövidítsék a gyártásellenőrzési ciklusokat.

Professzionális nagyfeszültségű laboratóriumok

Rendkívül alacsony részleges kisütési teljesítménye megfelel a terméktanúsítás és az új termékek kutatás-fejlesztési tesztelésének szigorú szabványainak, így vonzza a laboratóriumi vásárlókat a hosszú távú beszerzési megrendelésekre.

Egyetemek és kutatóintézetek

Alkalmas dielektromos anyagok kutatására, szigetelési teljesítményelemzésre és nagyfeszültségű oktatási kísérletekhez. A kutatási projektek vásárlói gyakran kérnek testreszabott konfigurációkat a hivatalos megrendelés előtt.

Gyári és bányászati ​​ipari felhasználók

Alkalmazzák a központi áramforrások helyszíni rendszeres megelőző ellenőrzésére és szigetelési állapotának értékelésére, segítve a vállalati beszerzési osztályokat a külső felek tesztelésének kiszervezési költségeinek csökkentésében.

Alkalmazási tartomány

1.Táptranszformátor szigetelési vizsgálata

2.GIS részleges kisülési ellenőrzés

3.AC feszültségállósági vizsgálat

4.A nagyfeszültségű kapcsolóberendezések rutinfelismerése

5. Persely teljesítményteszt

6. A tápkábel ellenállási tesztje

7. Szilárd szigetelő minőségi ellenőrzése

8. Helyszíni gyári átvételi teszt (FAT)

9. Terméktípus-teszt és tanúsítás támogatása

10.Nagyfeszültségű laboratóriumi kutatómunka

Weshine Core Strengths

A Weshine Electric nagyfeszültségű vizsgálóműszerek és részleges kisülési mérőberendezések fejlesztésére és gyártására specializálódott. PD-mentes váltakozó áramú feszültségtűrő tesztrendszereink kiforrott SF6 szigetelési technológiát, ultraalacsony részleges kisülésjelzőket, precíz feszültségmintavételt és átfogó biztonsági védelmet alkalmaznak. Az áramhálózat-üzemeltetők, elektromos gyártók, külső laboratóriumok és kutatóintézetek számára kialakított berendezéseink pontos, biztonságos és hatékony tesztelést tesznek lehetővé a modern nagyfeszültségű elektromos berendezésekhez. A globális projektbeszerzők a formális beszerzési keretszerződések aláírása előtt mintatesztet szervezhetnek.

GYIK

1. kérdés: Melyek a legfontosabb műszaki előírások?

Névleges teljesítmény: 250 kVA. Névleges kimeneti feszültség: 500 kV-ig. Részleges kisülési szint: ≤5pC. Hullámforma torzítás: ≤2%. Rendszerzaj: ≤50 dB. Folyamatos működés: 30 perc. Túlfeszültség képesség: 110% 1 percig.

Q2: Miért az SF6 szigetelés az olajjal töltött típus helyett?

Az SF6 gáz kiküszöböli a hamis PD-jeleket létrehozó olajszenesedési melléktermékeket, stabil dielektromos teljesítményt, nulla szennyezési kockázatot biztosít, és ≤5 pC háttér-PD-szintet tart a pontos FAT érdekében a transzformátorokon és a GIS-eken.

3. kérdés: Milyen alkalmazásokat támogat ez a rendszer?

Transzformátorok szigetelésének vizsgálata, GIS kapcsolóberendezések PD vizsgálata, tápkábel-ellenállási vizsgálatok, persely/szigetelő teljesítményértékelés, FAT, típustanúsítás és nagyfeszültségű laboratóriumi kutatás.

4. kérdés: Hogyan működik a meddőteljesítmény kompenzáció?

A beépített kisfeszültségű kompenzációs reaktor (200 kvar, többcsapos motoros kapcsolás) lépésenként finomhangolja a meddő teljesítményt. Ez állandó feszültséget tart fenn nagy próbaterhelés mellett, és javítja az általános működési hatékonyságot.

5. kérdés: Milyen biztonsági védelmi funkciókat tartalmaznak?

Többrétegű védelem, beleértve a túlfeszültség-lezárást, az áramkorlátozást, a kisülés megakadályozását és a teljes biztonsági reteszelő modulokat áramkorlátozó reaktorral, hogy megvédjék a hirtelen áttörési kockázatoktól.

6. kérdés: Kinek készült ez a rendszer?

Áramhálózat-üzemeltetők, transzformátorgyártó gyárak, professzionális nagyfeszültségű laboratóriumok, egyetemek/kutatóintézetek és ipari gyárak/bányászati ​​felhasználók a rutin- és típusvizsgálatokhoz.

Vásárlási útmutató

Ossza meg nagyfeszültségű vizsgálati paramétereit értékesítési csapatunkkal, hogy személyre szabott árajánlatokat és teljes műszaki fájlokat kaphasson beszerzési tervéhez.
