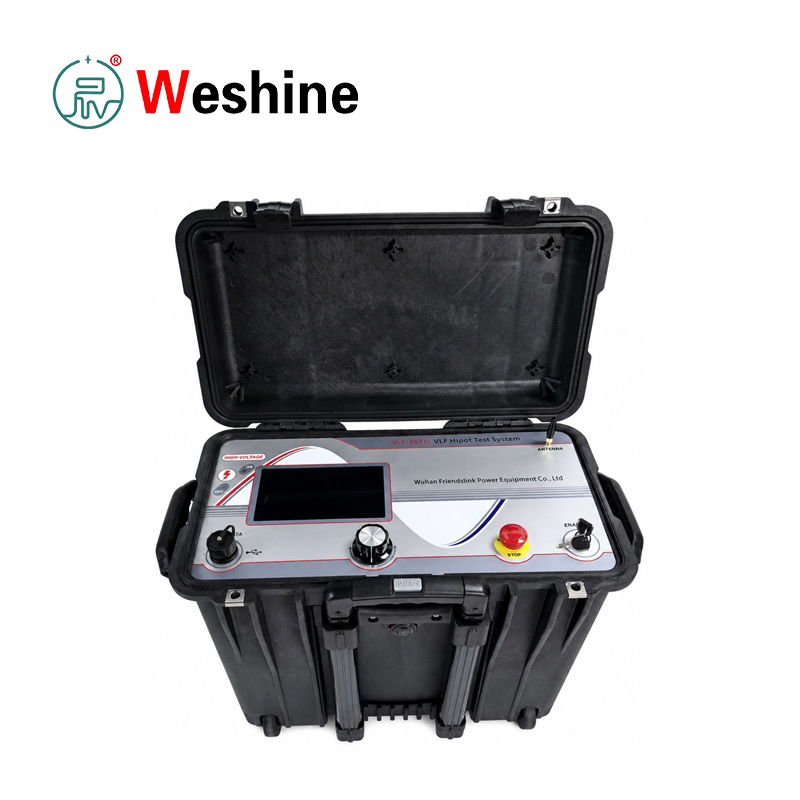

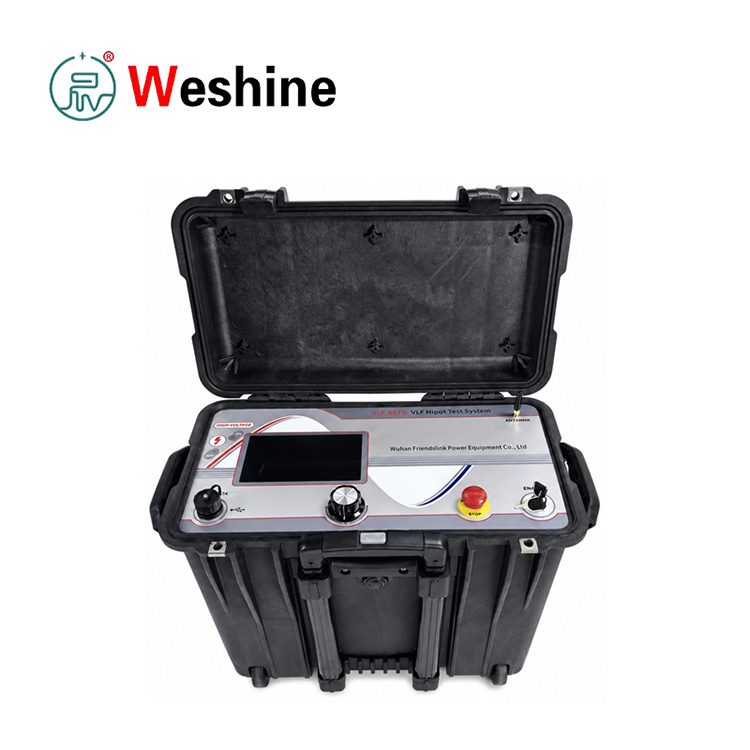

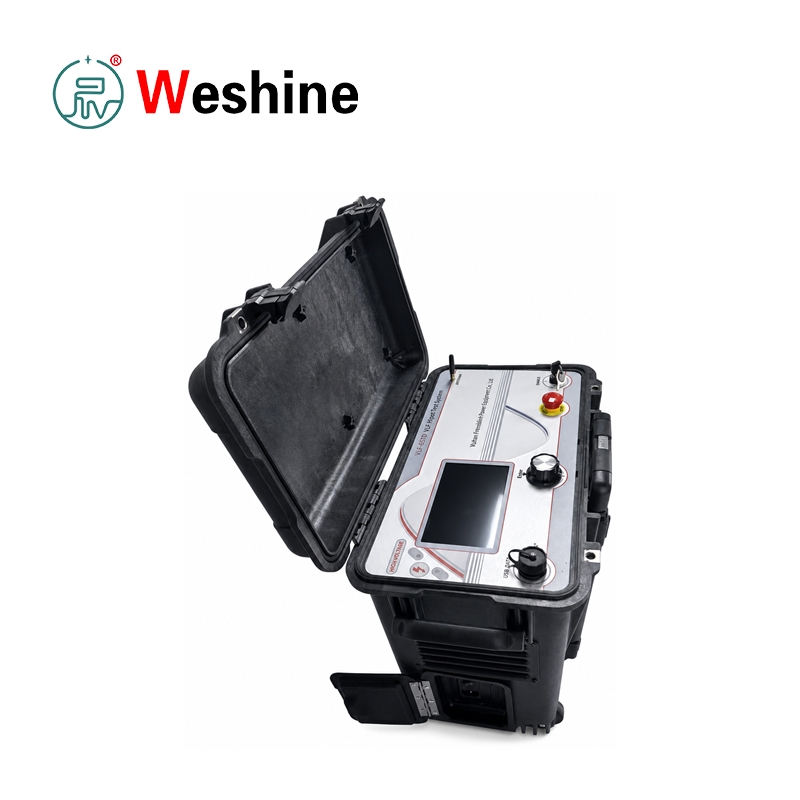

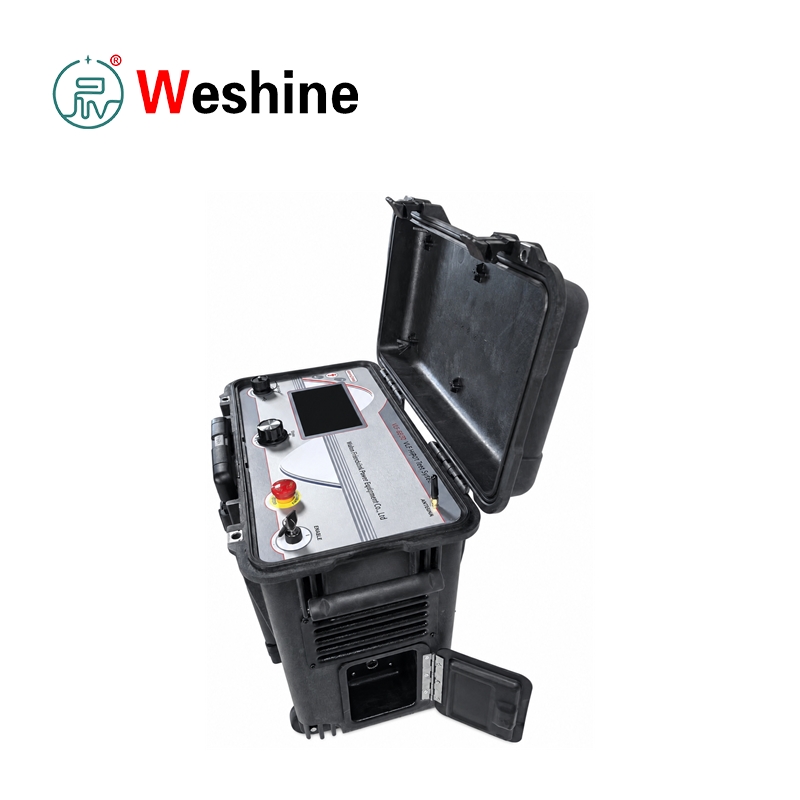

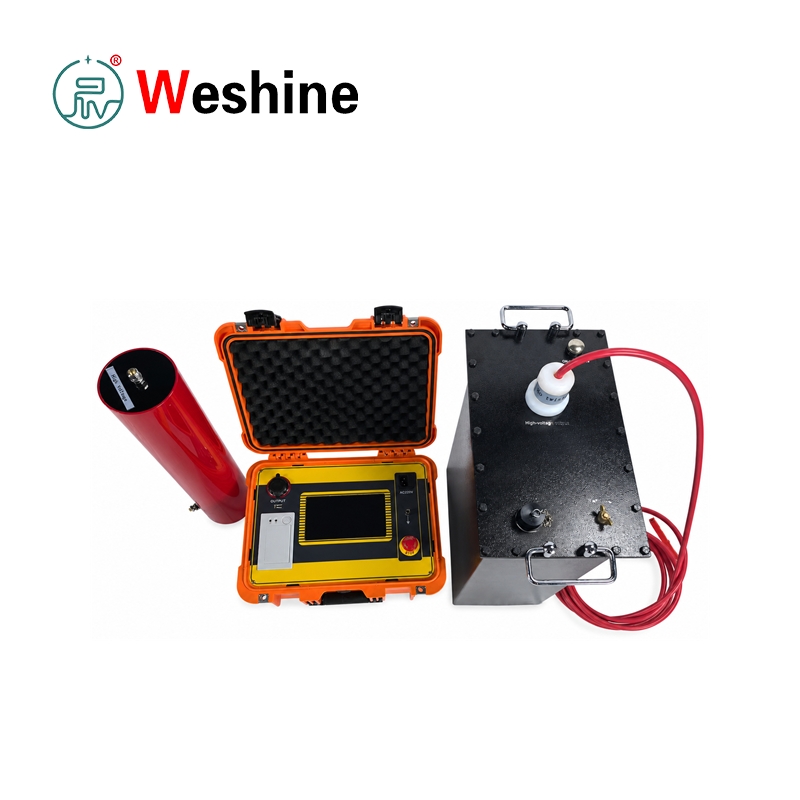

VLF Tan Delta tesztrendszer

A Weshine, egy professzionális kínai gyártó által kínált tartós VLF Tan Delta tesztrendszert a szigetelés diagnosztizálására és a középfeszültségű tápkábelek tesztelésére tervezték. Egy kompakt egységbe integrálja a VLF AC feszültségállóságot és a dielektromos veszteség mérését. A berendezés megfelel a CENELEC HD 620 S1:1996 és HD 621 S1:1996 szabványoknak, amelyek PE, XLPE és papírszigetelésű kábelekre vonatkoznak.

A kábel rutinszerű karbantartása során a láthatatlan szigetelési hibák, beleértve a vízfa elöregedését, szennyeződést, mechanikai sérüléseket és részleges elhasználódást, egyszerű szemrevételezéssel nem észlelhetők. A 0,1 Hz-es VLF szinuszhullám-teszt váltóáramú feszültséget alkalmaz a kábelek szigetelésére, miközben sokkal kisebb teljesítményt igényel, mint a hagyományos 50 Hz-es vizsgálóberendezések, így sokkal könnyebbé válik a hosszú középfeszültségű kábelek helyszíni tesztelése.

Ez a VLF Tan Delta Tesztrendszer VLF szinuszhullám kimenetet biztosít az ellenállóképességi tesztekhez és a közvetlen tan delta méréshez. A sárgásbarna delta leolvasás tükrözi a kábelszigetelés dielektromos veszteségi tényezőjét, amely az öregedés és a károsodás mértékét ítéli meg. Az egység automatikusan veszteségteszteket futtat több feszültségszinten egy rögzített eljárást követve: 0,5 U0 ciklus, U0 ciklus és 1,5 U0 ciklus. Az összes kör befejezése után a tesztadatok mentésre kerülnek, és a kábel teljesen lemerül.

Két standard konfiguráció áll rendelkezésre: 34 kV és 45 kV csúcsmodell. A 34 kV-os egység szinuszhullámot generál 24 kV RMS-ig (34 kV csúcs); a 45 kV-os egység eléri a 31,8 kV RMS-t (45 kV csúcs). Az egyenáramú feszültségkimenet is be van építve, ±1-34 kV a 34 kV-os változatnál és ±1-45 kV a 45 kV-os változatnál. A téglalap hullám és egyenáramú teszt módok is támogatottak.

A kábelköpeny karbantartásához a tesztgép támogatja a köpenyvizsgálatot és a hibakeresést maximum 10 kV kimenettel. Az egyenáramú üzemmódban végzett szivárgóáram-mérés segít az általános kábelszigetelés minőségének felmérésében. A beépített hibaérzékelés azonnal lekapcsolja a magas feszültséget, amint áttörés vagy kábelhiba történik, teljes védelmet nyújtva.

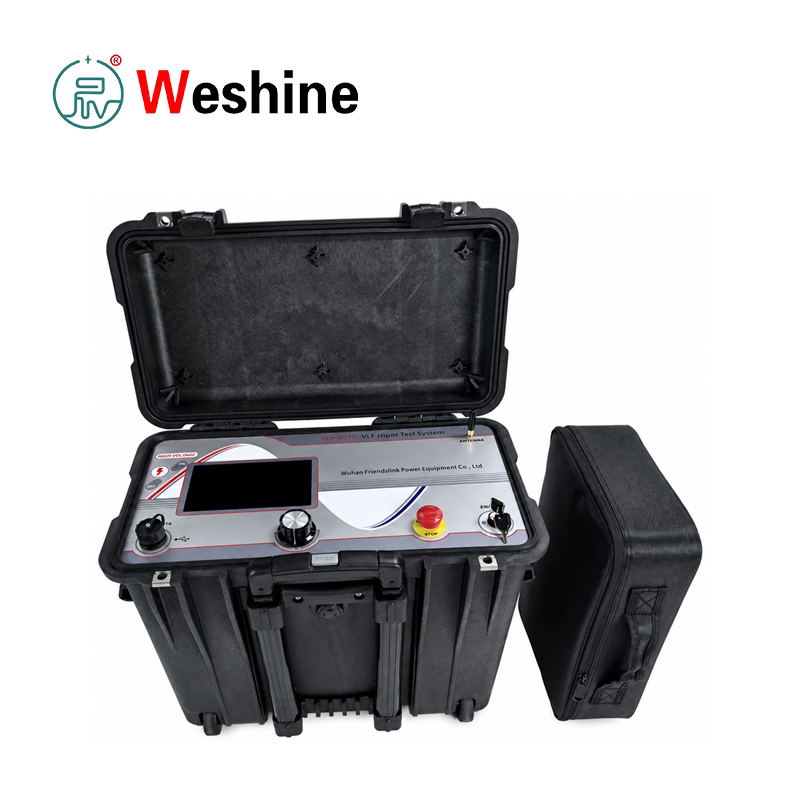

A teljes készlet tartalmazza a fő tesztállomást, a nagyfeszültségű kábelt, a földelő vezetéket, a tápkábelt, az USB flash meghajtót és a tartozéktáskát. Az USB 2.0 port lehetővé teszi az adatok exportálását és a firmware frissítését. Az összes tesztnaplót helyben tárolják, és USB-re exportálhatók a számítógépen történő jelentéskészítéshez. Az illesztő szoftver támogatja az A/B/C fázisú adatfájlok egyidejű megnyitását, és részletes jelentéseket ad ki tesztadatokkal és dielektromos veszteséggörbékkel.

A biztonság a legfontosabb. Működés közben nagy feszültség keletkezik, ezért csak szakképzett technikusok dolgozhatnak. Az üzemeltetőknek szigorúan be kell tartaniuk öt alapvető biztonsági szabályt: áramszünet, újrafeszültség-kikapcsolás, nulla feszültség ellenőrzése, földelés és rövidzárlat, a szomszédos feszültség alatt álló alkatrészek leválasztása. A nagyfeszültségű teszteléshez két vagy több munkatársra van szükség a helyszínen a felügyelethez.

Termékismertető

Az integrált kábeltesztelő úgy működik, hogy vezérelhető 0,1 Hz-es szinuszfeszültséget alkalmaz a tesztelt kábeleken. A hagyományos 50 Hz-es váltóáramú teszteléssel összehasonlítva az ultraalacsony frekvenciájú technológia nagymértékben csökkenti a kapacitív kábelterhelések áramigényét, lehetővé téve a középfeszültségű kábelek hordozható helyszíni vizsgálatát.

A kábel csatlakoztatása előtt szigorúan tartsa be az öt nagyfeszültségű biztonsági szabályt. Győződjön meg arról, hogy a tesztkábel ki van kapcsolva, le van választva, feszültség-ellenőrzött, földelt és rövidre van zárva. Minden közeli feszültség alatt álló részt le kell takarni vagy le kell választani. Csak képzett kezelők működtethetik a berendezést legalább egy felügyelő jelenlétében.

Csatlakoztassa a tartozékokat rögzített sorrendben: először csatlakoztassa a földkábelt a gazdaföldelési terminálhoz, majd csatlakoztassa az állomás védőföldeléséhez; csatlakoztassa a nagyfeszültségű kábelt a nagyfeszültségű kimeneti porthoz; csatlakoztassa a nagyfeszültségű kábel belső vezetőjét a kábelfázishoz vagy a köpenyhez megfelelő szerelvényeken keresztül; rögzítse a nagyfeszültségű kábel árnyékolását egy közeli földelő rúdhoz; végül dugja be a tápkábelt.

A VLF-ellenállási tesztekhez válassza ki a hullámformát, a névleges feszültséget, a frekvenciát és a teszt időtartamát. Valós idejű csúcsfeszültség, áram, kimeneti hullámforma, beállított frekvencia és RMS értékek jelennek meg a képernyőn. Az időzítő automatikusan elindul, ha a feszültség eléri az előre beállított értéket.

A barna delta diagnózishoz aktiválja a dielektromos veszteség funkciót, és adja meg a kábel U0 névleges fázisfeszültségét. A gép automatikus tesztciklusokat indít, és minden teljes mérés nagyjából 3 perc 30 másodpercet vesz igénybe. Rögzíti a kábelkapacitást, ellenállást, átlagos dielektromos veszteséget és valós idejű veszteségértékeket 0,5 U0, 1,0 U0 és 1,5 U0 alatt.

A tesztelés befejeztével az adatok automatikusan mentésre kerülnek, és a kábel teljesen lemerül. A felhasználók böngészhetnek az előzmények között, egyetlen vagy több naplót exportálhatnak USB 2.0-ra, és nyomtatható jelentéseket készíthetnek a támogató szoftveren keresztül. Az eszköz veszteséggörbéket és független adatokat jelenít meg három kábelfázisra vonatkozóan.

A köpenyvizsgálat vagy a hibafeltárás futtatásakor győződjön meg arról, hogy a kábelköpeny nincs mindkét végén földelve, és nincs közvetett földelés a csatlakozásokon vagy a rögzítéseken keresztül. A köpenyellenőrzés és hibakeresés maximális teljesítménye 10 kV.

Jellemzők

1. Támogatja a VLF szinuszhullámú váltakozó áramú ellenállás tesztelését

2. All-in-one dielektromos veszteség tan delta mérési funkció

3. Két csúcsfeszültség opció: 34 kV és 45 kV

4. Szinuszos kimenet: max 24 kV RMS vagy 31,8 kV RMS

5. Beépített DC feszültség kimenet az extra szigetelési tesztekhez

6. Téglalap hullámfeszültség-teszt mód elérhető

7. DC módú szivárgási áram mérő funkció

8. Max. 10 kV kimenet a köpenyvizsgálathoz és a köpenyhiba pontos meghatározásához

9. Automatikus dielektromos veszteség vizsgálati sorozatok 0,5 U0, U0 és 1,5 U0 értéknél

10. Valós idejű csúcsfeszültség és áramkijelzés működés közben

11. Valós idejű kimeneti hullámforma megjelenítés a képernyőn

12. Automatikus nagyfeszültség-lekapcsolás feszültség leálláskor

13. Helyi belső tárhely az összes tesztnaplóhoz

14. Tesztelje az adatok exportálását USB 2.0 interfészen keresztül

15. Támogató szoftver a testreszabott tesztjelentések kimenetéhez

16. Firmware frissítési funkció USB meghajtón keresztül

17. Többnyelvű felület (angol és egyszerűsített kínai)

18. Vészleállító gombbal és nagyfeszültségű kimeneti zárral felszerelt

19. Fordított feszültségvédelmi kialakítás

20. Hordozható védőtok kialakítása kültéri kábelteszthez

Alkalmazási forgatókönyvek

Power Utilities

A hálózatüzemeltetők a tesztegységet középfeszültségű kábelek üzembe helyezéséhez, rendszeres karbantartásához, barna delta-diagnosztikához, burkolatvizsgálathoz és szigetelésértékeléshez alkalmazzák az elosztóhálózatokon és alállomásokon.

Transzformátorgyártók

A transzformátor- és elektromos berendezésgyárak a tesztert a VLF feszültség- és dielektromos veszteségmérést igénylő kábel- és alkatrészszigetelési vizsgálatokhoz használják.

Erőművek

Az erőművek a berendezésekre támaszkodnak az állomáskábel-ellenőrzéshez, a segédgenerátor-kábel karbantartásához, a burkolat teszteléséhez és a karbantartási leállások során a szigetelésdiagnosztikához.

Vasutak

A vasúti áramellátó hálózatok középfeszültségű kábeleket helyeznek el a vontatási alállomásokon és távvezetékeken. A gép támogatja a kábelállósági teszteket és a barnulás-delta elemzést a karbantartási ablakok során.

Ipari üzemek

A bányászati, petrolkémiai, acél- és gyártóműhelyek új kábelátvételi tesztekhez, időszakos karbantartásokhoz és burkolathiba-vizsgálatokhoz használják.

Egyetemek

Főiskolák és kutatóintézetek alkalmazzák a teszteszközt a VLF-kábelvizsgálati elméletek, a dielektromos veszteségszámítás, a szigetelés öregedésének elemzése és a nagyfeszültségű biztonsági üzemeltetési szabványok oktatására.

Tesztlaboratóriumok

A professzionális nagyfeszültségű és kábellaboratóriumok alkalmazzák ezt a VLF Tan Delta Tesztrendszert a VLF-ellenállási tesztek, barnulás-delta mérések, burkolatvizsgálatok és harmadik féltől származó kábeldiagnosztikai szolgáltatások elvégzésére.

Kábel karbantartás

A kábelszerviz munkatársai a berendezést XLPE, PE és papírszigetelésű kábelek vizsgálatára, vízfa-öregedés-diagnosztikára, köpenyhiba-meghatározásra és tesztjelentések készítésére használják.

Alkalmazható tesztelemek

1. A VLF szinuszos kábel ellenáll a tesztelésnek

2. Középfeszültségű kábel cser delta dielektromos veszteség vizsgálata

3. XLPE kábel szigetelés öregedés diagnosztika

4 PE kábel ellenáll a feszültség ellenőrzésének

5. Papírszigetelésű kábel teljesítményvizsgálata

6. Kábelvíz fa állapotromlási értékelése

7. Legfeljebb 10 kV-os kábelköpeny tesztelése

8. Kábelköpeny hibájának meghatározása

9. DC feszültségállósági vizsgálat

10. Téglalap hullámfeszültség tesztelése

11. DC módú szivárgási áram mérése

12. Új kábel átadás-átvételi tesztek

13. Kábel rutinszerű megelőző karbantartási tesztjei

14. Háromfázisú integrált tesztjelentés-készítés

15. Helyi naplótárolás és USB adatexportálás

Ügyfélügy

Ipari terület:Középfeszültségű kábel karbantartási szolgáltatás

Projekt probléma

Az áramhálózat-karbantartó csapatnak több elöregedett XLPE kábeladagolót kellett értékelnie. Az egyszerű szilárdsági tesztek csak az áttörési ellenállást tudták ellenőrizni, míg a csapatnak dielektromos veszteségadatokra is szüksége volt a szigetelés elöregedésének megítéléséhez és a potenciális vízhibás kábelek azonosításához.

Teszt működési folyamat

A technikusok leválasztották a célkábelt, követték az öt biztonsági előírást, földelték a teljes készletet, csatlakoztatták a nagyfeszültségű kábelt és az árnyékoló vezetéket az utasításoknak megfelelően, majd bekapcsolták a tesztegységet. Kiválasztották a barna delta teszt módot, feltöltötték a kábel névleges U0 fázisfeszültségét, feloldották a vészleállítást és a nagyfeszültségű zárat, majd megkezdték az automatikus tesztelést. Az egység 0,5 U0, U0 és 1,5 U0 alatti dielektromos veszteséget mért, adatokat tárolt és a befejezés után kisütötte a kábelt.

Teszt eredménye

A személyzet ellenőrizte az előzményeket, és az összes adatot USB-meghajtóra exportálta. A szoftver által generált fázis-összehasonlítási jelentések dielektromos veszteségértékekkel és trendgörbékkel való egyeztetése. A normál veszteségjelzővel rendelkező kábelek továbbra is üzemben maradtak, a súlyosan leromlottakat pedig utóellenőrzésre ütemezték.

Alkalmazás előnyei

A csapat a feszültségállósági vizsgálatot és az öregedés-diagnosztikát egy hordozható eszközzel végezte. Az automatikus tesztciklusok, az USB-exportálás és a jelentéskészítés nagymértékben javítja az adatok nyomon követhetőségét és csökkenti a kézi papírmunkát.

GYIK

K: Milyen funkciókat valósít meg ez a tesztberendezés?

V: Befejezi a középfeszültségű kábel VLF-ellenállásának tesztelését, a barna delta dielektromos veszteség mérését, a burkolat ellenőrzését, a köpenyhiba pontos meghatározását, az egyenáramú ellenállás tesztelését, a téglalaphullám tesztelését és a szivárgási áram észlelését.

K: Mi a különbség a VLF-ellenállási teszt és a barna delta teszt között?

V: A VLF-ellenállási teszt igazolja, hogy a kábelszigetelés elbírja-e a meghatározott váltakozó feszültséget; tan delta teszt méri a dielektromos veszteségtényezőt a szigetelés öregedésének és romlási fokának megítéléséhez.

K: Milyen feszültségkonfigurációk választhatók?

V: Két modell: 34 kV csúcs és 45 kV csúcs. A 34 kV-os modell szinuszhullámot ad ki 24 kV RMS / 34 kV csúcsig; a 45 kV-os modell eléri a 31,8 kV RMS / 45 kV csúcsot.

K: Milyen frekvencián mérik a tan delta mérést?

V: A tan delta mérés 0,1 Hz ultra-alacsony frekvencián történik.

K: Milyen kábelkapacitás-tartomány támogatja a barna delta tesztelést?

A:34 kV modell: 1 nF ~ 8 μF; 45 kV-os modell: 1 nF ~ 5 μF.

K: A berendezés exportálhatja-e a vizsgálati rekordokat?

V: Igen. A tesztnaplók belső tárolása és USB 2.0-n keresztül exportálható. Az exportált fájlok dedikált szoftverrel nyithatók meg hivatalos tesztjelentések készítéséhez.

K: Támogatja a köpenyhiba pontos meghatározását?

V: Igen, a tesztgép támogatja a burkolat ellenőrzését és a hibakeresést maximum 10 kV kimenettel.

K: Fontos biztonsági megjegyzések működés közben?

V: Csak képzett szakemberek kezelhetik az egységet. A tesztkábelt a bekötés előtt le kell kapcsolni, le kell földelni és teljesen le kell választani. A nagyfeszültségű tesztelés helyszíni felügyeletet igényel, és a vészleállítást és a nagyfeszültségű zárat megfelelően kell használni.

Weshine előnyei

A Weshine Electric professzionális elektromos tesztelő műszereket szállít az elektromos hálózat üzemeltetőinek, kábelkarbantartó csapatoknak, mérnöki vállalkozóknak, tesztelő laboratóriumoknak és minden típusú ipari felhasználónak. A VLF és a tan delta kábelek diagnosztizálásánál a könnyű terepi működtetésre, a stabil nagyfeszültségű kimenetre, a precíz veszteségmérésre, a teljes adattárolásra és a jelentéstámogató funkciókra összpontosítunk. Egyablakos szolgáltatást nyújtunk, beleértve a modellválasztási útmutatást, a kábelteszt-sémák egyeztetését, a biztonsági üzemeltetés oktatását és a testreszabott tesztelési megoldásokat. Bőséges mérnöki tapasztalattal, szigorú minőség-ellenőrzéssel, teljes körű műszaki támogatással, kiforrott tesztelési megoldásokkal és globális értékesítés utáni szolgáltatással segítünk ügyfeleinknek világos, nyomon követhető vizsgálati adatokkal befejezni a kábelellenőrzést és a szigetelési diagnózist. Ha megbízható minden az egyben kábeldiagnosztikai berendezésre van szüksége, a VLF Tan Delta tesztrendszerünk teljes mértékben kielégíti a helyszíni tesztelési igényeit.
