Ultra alacsony frekvenciájú nagyfeszültségű generátor

Professzionális kínai gyártóként a Weishine kiváló minőségű ultra alacsony frekvenciájú nagyfeszültségű generátort szeretne kínálni Önnek, amelyet az elektromos szigetelés AC-ellenállásának tesztelésére terveztek, ahol a hagyományos teljesítmény-frekvencia-vizsgáló berendezések túlzott kapacitást igényelnek. A megelőző szigetelésvizsgálat során a nagyfeszültség-ellenállási vizsgálat az egyik legfontosabb módszer annak ellenőrzésére, hogy a berendezés szigetelése biztonságosan elviseli-e a megadott vizsgálati feszültséget. Nagy kapacitású tesztobjektumok, például XLPE tápkábelek, teljesítménykondenzátorok, nagy generátorok és motorok esetében az 50 Hz-es AC-ellenállás teszteléséhez gyakran nagy teszttranszformátorra vagy rezonancia tesztkészletre van szükség. A 0,1 Hz-es ultraalacsony frekvenciájú tesztrendszer csökkenti a szükséges tesztteljesítmény-kapacitást, és praktikusabbá teszi a terepi tesztelést. A kompakt és hordozható kialakítás csökkenti a terepi mérnöki csapatok beszerzési költségeit.

A vizsgáló egység szabályozott ultraalacsony frekvenciájú váltakozó feszültséget állít elő. A rendelkezésre álló kimeneti frekvenciák 0,1 Hz, 0,05 Hz, 0,02 Hz és 0,01 Hz. Az alacsonyabb frekvencia lehetővé teszi, hogy a műszer nagyobb kapacitív terheléseket teszteljen, miközben a vizsgálóberendezés mérete és teljesítményigénye kezelhető marad. A kézikönyv szerint a rendszer különösen alkalmas nagy egyenértékű kapacitású elektromos berendezésekhez, beleértve a tápkábeleket, kondenzátorokat, közepes és nagy generátorokat, motorokat.

Termékösszetevők

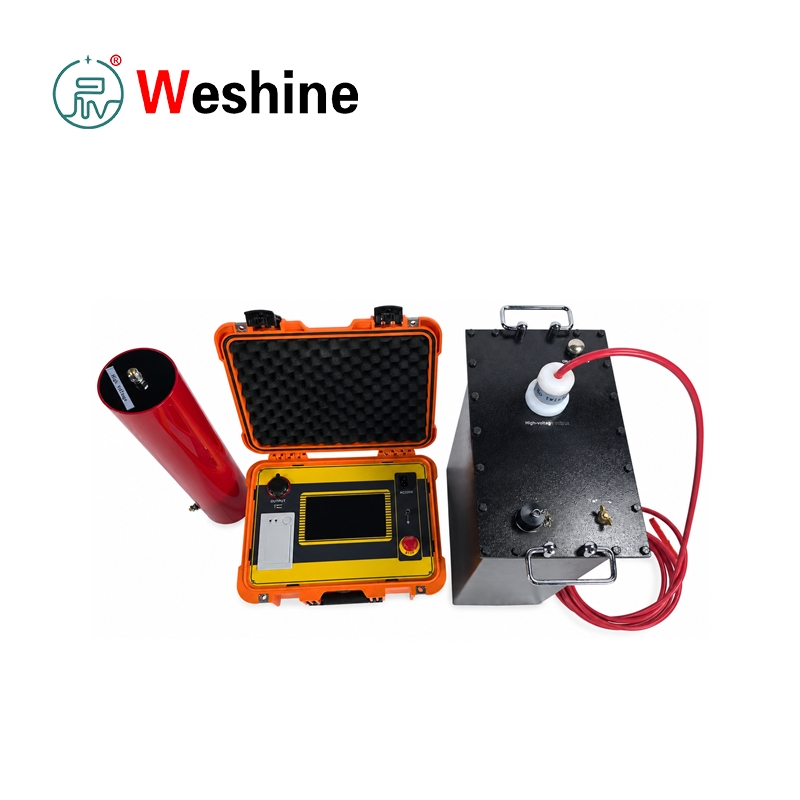

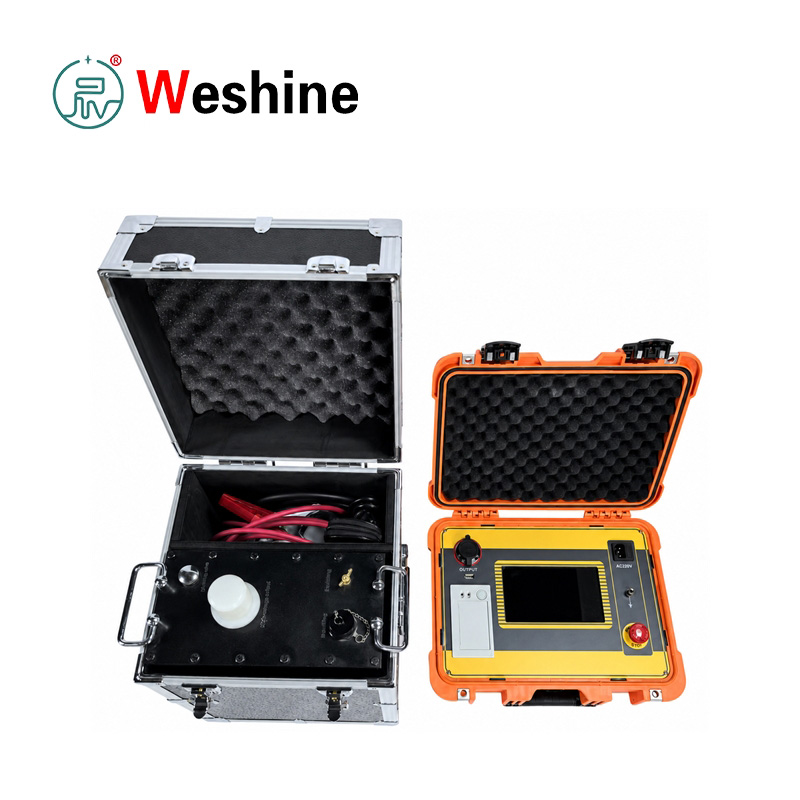

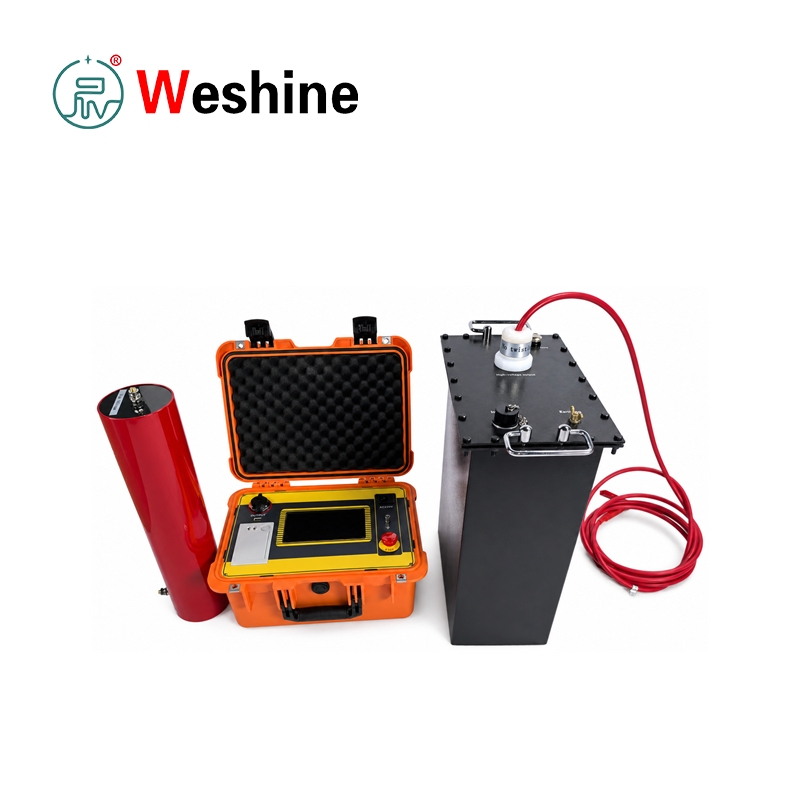

A rendszer két fő részből áll: egy vezérlőből és egy nagyfeszültségű erősítőből.

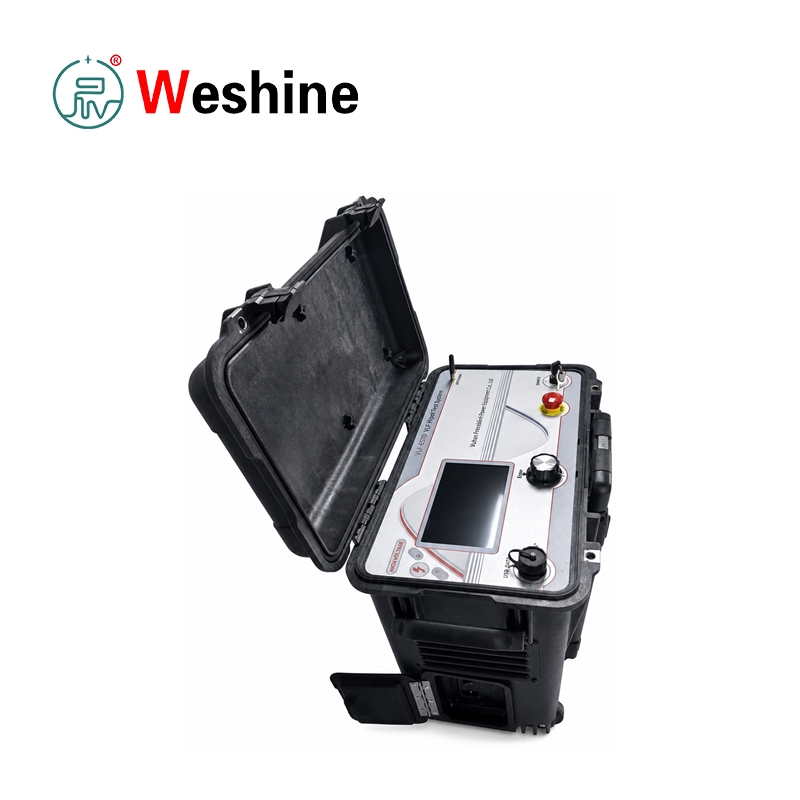

A vezérlő tartalmaz egy 7 hüvelykes kapacitív érintőképernyőt, tápkapcsolót, AC 220 V bemenetet, földelési csatlakozót, USB kommunikációs portot, nyomtatót és vészleállító gombot.

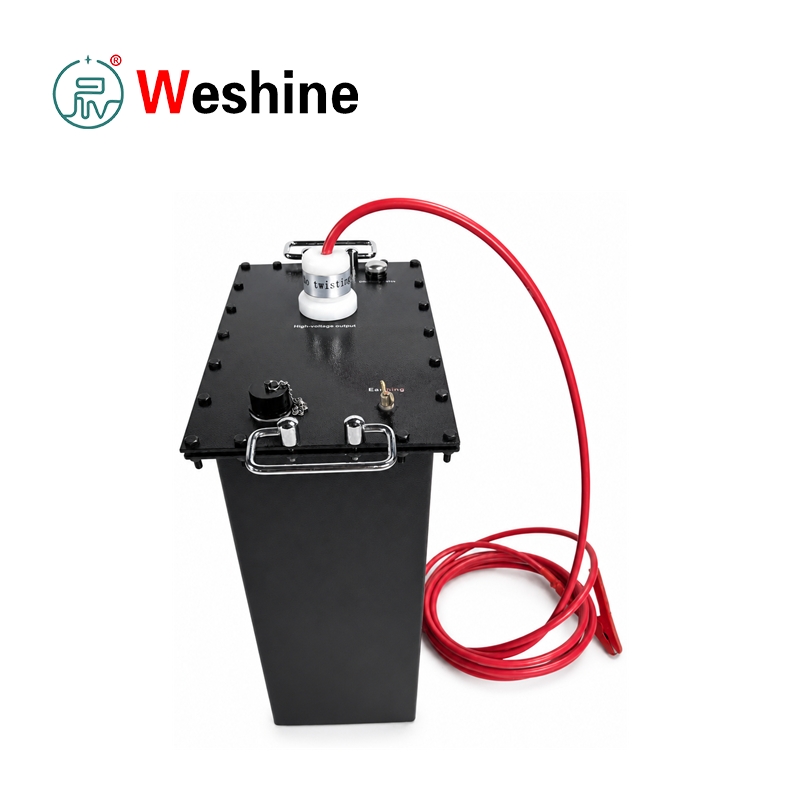

Az erősítő állítja elő a nagyfeszültségű kimenetet, és a mellékelt alacsony feszültségű vezérlőkábellel csatlakozik a vezérlőhöz. A nagyfeszültségű kimenet a mellékelt nagyfeszültségű kábellel és a földelő tartozékokkal csatlakozik a vizsgálandó objektumhoz.

A működés automatizált

A bekötés után a felhasználó beállítja a kimeneti frekvenciát, a teszt időtartamát, a tesztfeszültséget, a nagyfeszültségű oldali túláram határértéket és a túlfeszültség határértéket az érintőképernyőn. A teszt megkezdésekor a műszer terhelési önellenőrzést, automatikus feszültségemelkedést, állandó amplitúdójú kimenetet, időzítést, normál leállítást és automatikus kisütést hajt végre. A műszer leállhat időzítővel vagy kézi leállítással. Túlfeszültség- és túláramvédelemmel is biztosít rendellenes leállási védelmet.

Ez az ultra alacsony frekvenciájú nagyfeszültségű generátor nagyfeszültségű és alacsony feszültségű, zárt hurkú negatív visszacsatolású vezérlést alkalmaz. A kézikönyv szerint a kimenet nem produkál kapacitív emelkedési hatást. A többféle védelmi funkció közé tartozik a túlfeszültség elleni védelem, a nagyfeszültségű oldali túláramvédelem és az alacsony feszültségű oldali túláramvédelem, 10 ms-nál nem hosszabb védelmi hatásidővel. A vezérlő és a nagyfeszültségű generátor kisfeszültségű vezérléssel csatlakozik, és optikai vezérlést használnak a biztonságosabb működés érdekében. Tartós hardver kialakítás, hosszú élettartam a hosszú távú projekthasználathoz és az ismételt teszteléshez.

A teszteredmények közvetlenül kinyomtathatók tesztjelentésként. A korábbi adatok automatikusan mentésre kerülnek normál időzítő leállítás, kézi leállítás, túlfeszültség-védelmi leállítás vagy túláramvédelmi leállítás után. A műszer legfeljebb 64 mérési rekordot képes tárolni; a régebbi rekordok automatikusan törlődnek a tárhelykorlát túllépése esetén. A rendszer támogatja a dátum és idő beállítását, a kínai és angol interfész váltást, az automatikus tárolást, az automatikus nyomtatást és az USB kommunikációt a felső felügyeleti szoftverrel.

A tesztberendezés megfelel a DL/T 849.4-2004, Ultra-Low Frequency High Voltage Generators Általános műszaki feltételek előírásainak. A kézikönyv hivatkozik a 0,1 Hz-es VLF vizsgálati módszerre is a 35 kV-os és az alatti XLPE szigetelésű tápkábeleknél. Terepi használat során a vizsgált objektum kapacitása nem haladhatja meg a kiválasztott műszerkonfiguráció névleges kapacitív terhelését. Ha a vizsgált objektum kapacitása kisebb, mint 0,05 μF, egy 0,05 μF-os segédkondenzátor párhuzamosan csatlakoztatható a normál kimenet támogatására.

Termék paraméter

Termékismertető

A VLF teszteszköz működési elve

A hordozható VLF teszteszköz úgy működik, hogy az 50 Hz-es teljesítmény-frekvenciás tesztet ultraalacsony frekvenciájú váltakozó áramú tesztre cseréli.

A kapacitív tesztobjektumok esetében az áram arányos a frekvenciával, a kapacitással és a feszültséggel. A frekvencia 0,1 Hz-re vagy alacsonyabbra történő csökkentésével a szükséges tesztteljesítmény nagymértékben csökken, miközben megtartja az AC szigetelési tesztek gyakorlati célját.

Berendezés csatlakoztatása tesztelés előtt

A tesztelés előtt csatlakoztassa:

a kézikönyv kapcsolási rajza szerint.

A földelő csatlakozót a földhöz kell csatlakoztatni. Az AC bemenet 220 V-os, 50 Hz-es áramforráshoz csatlakozik.

Hordozható generátor használata esetén a generátor kimeneti feszültségének és frekvenciájának stabilnak kell lennie.

Paraméterek beállítása és teszt előkészítése

Kapcsolja be a vezérlőt, és lépjen be a paraméterbeállító képernyőre.

Állítsa be a következő paramétereket:

Az elérhető frekvenciák a következők:

A teszt időtartama 0 és 99 perc között állítható be.

A műszer által mutatott feszültség- és áramértékek csúcsértékek.

Automatikus tesztelési folyamat

A Start gomb megnyomása után a műszer önellenőrzést hajt végre.

A tesztelési folyamat a következőket tartalmazza:

1. Töltse be az önellenőrzést
2. Automatikus feszültségemelkedés
3. Állandó amplitúdójú kimenet
4. Kibírja az időzítést
5. Automatikus leállítás és kisütés

Ha nem észlel terhelést, a vezérlő üresjárati figyelmeztetést jelenít meg.

A beállított feszültség elérése után a műszer állandó amplitúdójú kimenetet tart, és elindítja az ellenállás-időzítési folyamatot.

A beállított idő elérésekor a rendszer leállítja a nagyfeszültségű kimenetet, és automatikusan kisüti a tesztobjektumot.

Leállítási módok és adatkezelés

Az eszköz támogatja:

Normál leállítás

Rendellenes leállás

Minden leállítási módban a tesztadatok előzményadatként tárolódnak.

A felhasználók:

Kábelvizsgálati útmutató

A kábel teszteléséhez:

1. A tesztelés előtt válassza le a kábelhez csatlakoztatott összes elektromos berendezést.
2. Mérje meg a szigetelési ellenállást megohmmérővel.
3. A VLF-ellenállási vizsgálatot csak akkor végezze el, ha a szigetelési ellenőrzés elfogadható.

A kézikönyv meghatározza:

Teszt időtartama:

Szinkronmotor tesztelési útmutató

A szinkronmotor teszteléséhez a kézikönyv fázisonkénti tesztelést javasol.

Vizsgálati módszer:

A vizsgálati idő általában megegyezik a teljesítmény-frekvencia-tűrési vizsgálattal, általában:

A tesztelés során a kezelőknek figyelniük kell:

Biztonsági kisütés a tesztelés után

Leállítás után használja a kisülőrudat a vizsgálandó tárgy teljes kisütésére, mielőtt bármilyen kábelt eltávolítana.

Ez a lépés elengedhetetlen, különösen az olyan kapacitív berendezések esetében, mint például:

Jellemzők

1. Támogatja a 0,1 Hz-es ultraalacsony frekvenciájú váltakozó áramú ellenállást.

2. Támogatja a 0,05 Hz, 0,02 Hz és 0,01 Hz kimeneti frekvencia kiválasztását.

3. Automatikus feszültségemelkedést, állandó amplitúdójú kimenetet, időzítést, leállítást és kisütést biztosít.

4. Megméri és csúcsértékként jeleníti meg a nagyfeszültségű kimenetet és a tesztáramot.

5. Túlfeszültség elleni védelmet biztosít a nagyfeszültségű kimenet számára.

6. Nagyfeszültségű oldali és kisfeszültségű oldali túláramvédelmet biztosít.

7. Automatikusan lekapcsolja a kimenetet, ha a feszültség vagy az áram meghaladja a beállított határértéket.

8. A védelmi hatás időtartama legfeljebb 10 ms.

9. 7 hüvelykes kapacitív érintőképernyős működést biztosít.

10. Megjeleníti a tesztadatokat és a kimeneti hullámformát az érintőképernyőn.

11. Automatikus történeti adattárolást tartalmaz akár 64 rekordig.

12. Beépített nyomtatót biztosít a tesztjelentések nyomtatásához.

13. Támogatja az USB kommunikációt a felső felügyeleti szoftverrel.

14. Kínai és angol interfész váltást tartalmaz.

15. Zárt hurkú nagyfeszültségű és alacsony feszültségű negatív visszacsatolású vezérlést biztosít.

16. Támogatja a váltóáramú nagy kapacitású tesztobjektumok tesztelését.

17. Tartalmazza a kisütőrudat és a földelőkábelt a tesztelés utáni biztonságos kisütés érdekében.

18. Vészleállító gombot biztosít a vezérlőn.

19. Támogatja a beltéri és kültéri működést.

20. Kompenzációs kondenzátort tartalmaz kis kapacitású tesztobjektumok számára.

Alkalmazási forgatókönyvek

Power Utilities

Az áramszolgáltatók a VLF tesztberendezést használják középfeszültségű tápkábelek, nagy motorok, generátorok, kondenzátorok és más nagy kapacitású elektromos berendezések ellenálló képességének tesztelésére a megelőző karbantartás és átvételi tesztelés során.

Transzformátorgyártók

A transzformátorok és elektromos berendezések gyártói a tesztkészletet olyan vizsgálati területeken használhatják, ahol a nagy kapacitású szigetelőrendszerekhez csökkentett frekvencián szükséges a váltakozó áramú ellenállás ellenőrzése.

Erőművek

Az erőművek a műszert a generátor állórész tekercseinek, a nagy motorok, az állomási kábelek és a kapcsolódó szigetelőrendszerek üzembe helyezés, nagyjavítás és rutin karbantartás során történő ellenálló képességének vizsgálatára használják.

Vasutak

A vasúti áramellátó rendszerek középfeszültségű kábeleket és forgó berendezéseket használnak. A tesztegység támogatja a terepi ellenállási tesztelést az ütemezett karbantartási leállások során.

Ipari üzemek

Az olyan ipari létesítmények, mint a bányászati, petrolkémiai, acélipari és gyártóüzemek használhatják a műszert a kábelek és a motorok szigetelésére, és ellenállnak az üzemi áramelosztó rendszerek tesztelésének.

Egyetemek

Az egyetemek és képzési központok használhatják a rendszert a VLF-ellenállási vizsgálati elvek, a kapacitív áramszámítás, a kábelvizsgálati eljárások és a nagyfeszültségű biztonsági gyakorlatok oktatására.

Tesztlaboratóriumok

A nagyfeszültségű laboratóriumok támaszkodhatnak az ultraalacsony frekvenciájú nagyfeszültségű generátorra, amely képes ellenállni a kapacitív tesztobjektumok, kábelminták, motorok és szigetelőrendszerek ellenőrzött ultraalacsony frekvenciájú feszültséget igénylő tesztelésének.

Kábel karbantartás

A kábelkarbantartó csapatok a teszteszközt az XLPE kábelátvételi tesztekhez, a megelőző tesztekhez, a hibakövető ellenőrzésekhez és a telepítés vagy javítás utáni szigetelés ellenőrzéséhez használják.

Alkalmazások

1.0,1 Hz VLF AC ellenállási tesztelés.

2. XLPE tápkábel ellenáll a tesztelésnek.

3.35 kV és az alatti kábelek szigetelésének vizsgálata.

4. A teljesítménykondenzátor ellenáll a tesztelésnek.

5. Közepes és nagy generátorok szigetelésének vizsgálata.

6. A motor állórész tekercsének ellenálló képessége.

7. Kábel átadási tesztelés.

8. Kábel megelőző karbantartási tesztelése.

9. Nagy kapacitású berendezések szigetelésének ellenőrzése.

10. Helyi váltakozó áramú tesztelés csökkentett tesztteljesítmény mellett.

11. Automatikus időzített nagyfeszültségű tesztelés.

12. Túlfeszültség és túláram védelemmel ellátott ellenállás-teszt.

13. Történelmi vizsgálati rekordok tárolása.

14. Nyomtatott tesztjelentés létrehozása.

15. Szigetelési állapot szűrése feszültség alá helyezés előtt.

Ügyfélügy

Iparág: Kábelkarbantartó vállalkozó.

Probléma: Egy karbantartó vállalkozónak átvételi vizsgálatot kellett végeznie egy újonnan telepített középfeszültségű XLPE kábelen. A hagyományos teljesítmény-frekvenciás váltakozó áramú berendezéseket nehéz volt szállítani, és a kábel kapacitása miatt nagyobb teljesítményt igényeltek. A csapatnak szüksége volt egy hordozható AC-tűrő megoldásra, amely alkalmas a terepi kábelek tesztelésére.

Tesztelési folyamat: A technikusok minden, a kábelre csatlakoztatott berendezést leválasztottak, és először minden fázist ellenőriztek egy megohmmérővel. Az elfogadható szigetelési ellenállás megerősítése után a teszt huzalozásnak megfelelően csatlakoztatták a vezérlőt, a nyomásfokozót, a nagyfeszültségű kimeneti kábelt, a földelőkábelt és a kisülési rudat. A tesztfeszültséget a kábel fázisfeszültségének megfelelően állítottuk be, a túláram értéket pedig a kábel kapacitásából, a tesztfrekvenciából és a feszültségből számítottuk ki. A csapat kiválasztotta a 0,1 Hz-es kimenetet, beállította a szükséges tesztidőtartamot, és elindította az automatikus feszültségemelkedést.

Eredmény: A műszer befejezte az automatikus feszültségemelkedést, az állandó amplitúdójú kimenetet, az időzítést, a leállítást és a kisütést. Nem észleltek roncsoló kisülést, abnormális hangot, füstöt, szagot, instabil feszültséget vagy rendellenes áramot a kitartási idő alatt. A tesztadatokat tároltuk és kinyomtattuk a projektrekordhoz.

Előnyök: A vállalkozó elvégezte a kábel váltóáramú ellenállási vizsgálatát egy kisebb és praktikusabb terepi rendszerrel. Az automatikus védelem, az időzítés, a kisütés, a tárolás és a nyomtatás csökkentette a kézi kezelést, és javította a tesztdokumentációt.

GYIK

Mire használható az Ultra-Low Frequency High Voltage Generator? Nagy kapacitású elektromos berendezések, különösen tápkábelek, teljesítménykondenzátorok, generátorok és motorok VLF AC ellenállásának tesztelésére használják.

Miért érdemes 0,1 Hz-es VLF-tesztet használni az 50 Hz-es váltakozó áramú ellenállásteszt helyett? A nagy kapacitású tesztobjektumok nagy áramot igényelnek 50 Hz-en. A tesztfrekvencia 0,1 Hz-re való csökkentése nagymértékben csökkenti a szükséges tesztkapacitást, így praktikusabbá teszi a terepi AC tesztelést.

Milyen kimeneti frekvenciák érhetők el? A tesztegység támogatja a 0,1 Hz, 0,05 Hz, 0,02 Hz és 0,01 Hz kimeneti frekvencia beállításait.

Mekkora a maximális kapacitív terhelés? A maximális terhelés 0,1 Hz-en 0,5 μF, 0,05 Hz-en 1,1 μF, 0,02 Hz-en 2,2 μF és 0,01 Hz-en 5,5 μF.

Milyen védelmi funkciók vannak benne? A műszer tartalmaz túlfeszültségvédelmet, nagyfeszültségű oldali túláramvédelmet, kisfeszültségű oldali túláramvédelmet, vészleállítást és automatikus kisülést leállítás után.

A tesztkészlet kinyomtathat tesztjelentéseket? Igen. A beépített nyomtató képes kinyomtatni a képernyőn megjelenő aktuális tesztadatokat és előzményadatokat.

Hány történelmi feljegyzés tárolható? A műszer legfeljebb 64 történelmi tesztrekordot képes tárolni. A legutóbbi 64-nél régebbi rekordok automatikusan törlődnek.

Milyen biztonsági óvintézkedésekre van szükség a tesztelés után? Leállítás után használja a kisülőrudat a vizsgálandó tárgy teljes kisütésére, mielőtt bármilyen kábelt eltávolítana. A nagyfeszültségű tesztelést csak képzett személyzet végezheti a nagyfeszültségű biztonsági eljárások betartásával.

Weshine előnyei

A Weshine Electric elektromos tesztelő berendezéseket biztosít áramszolgáltatóknak, vállalkozóknak, ipari üzemeknek, laboratóriumoknak és kábelkarbantartó csapatoknak. A VLF-ellenállás tesztelése érdekében a Weshine a gyakorlati terepi működésre, a stabil nagyfeszültségű kimenetre, az automatikus védelemre, a komplett tartozékokra és az egyértelmű tesztdokumentációra összpontosít. A műszereket gyári ellenőrzési jegyzőkönyvekkel és üzemeltetési útmutatóval látjuk el, hogy a szállítást követően megbízható használatot biztosítsanak.

A Weshine segíthet az ügyfeleknek a modell kiválasztásában, a kábelteszt feszültség beállításában, a terhelési kapacitás értékelésében és a testreszabott tesztelési követelményekben. Ha stabil, hosszú távú tesztberendezést keres, ultra-alacsony frekvenciájú nagyfeszültségű generátorunk teljes mértékben kielégíti különféle helyszíni tesztelési igényeit. Mérnöki tapasztalatával, minőségellenőrzésével, műszaki támogatásával, megbízható tesztelési megoldásaival és nemzetközi szolgáltatásaival a Weshine segít a felhasználóknak a kábel- és nagykapacitású szigetelésvizsgálatok hatékony és biztonságos elvégzésében. Gyors globális logisztika, többféle fizetési lehetőség a tengerentúli tömeges vásárlók számára.
