Fordulati arány teszt

A Weshine® feltalálta a fordulatszám-tesztelőt a fordulatszám-teszthez CE-tanúsítvánnyal, kiváló minőséggel és pontossággal, a nemzeti szabványok szerint kitalálva és gyártva, komplett elektromos tesztelési megoldás elérhető. Forduljon hozzánk további részletekért a Weshine Fordulatszám-tesztjéhez!

Kérdés küldése PDF letöltése

termékleírás

Weshine

A transzformátor transzformációs aránya megegyezik az elsődleges tekercs meneteinek számával osztva a szekunder tekercs meneteinek számával. A transzformátor áttétele biztosítja a transzformátor kívánt teljesítményét és a szekunder tekercs által igényelt megfelelő feszültséget.

Ha a szekunder feszültségnek alacsonyabbnak kell lennie, mint a primer feszültség - egy lecsökkentő transzformátor -, a szekunder tekercsnek kevesebb fordulattal kell rendelkeznie, mint a primer, és fordítva, egy fokozó transzformátor esetében; amikor a transzformátor áttétele csökkenti a feszültséget, növeli az áramerősséget, és fordítva, ezért az ideális transzformátor feszültség- és áramviszonya közvetlenül összefügg az átalakítási viszonyokkal.

Sajnos a transzformátorok nem tökéletesek, egy valódi transzformátorban előfordulhat, hogy a feszültség- vagy áramarányok nem egyeznek meg a transzformátor fizikai viszonyaival a különféle elektromos veszteségek miatt, mint például a transzformátor vasmagjában (hiszterézis és örvényáram veszteségei) és a rézben. veszteségek (az elsődleges és a szekunder tekercs ellenállása miatt); ezért a gyártók igyekeznek a transzformátorokat úgy tervezni, hogy ezeket a veszteségeket minimálisra csökkentsék a maximális hatásfok érdekében teljes terhelésnél, 95% feletti teljesítménykonverzióban, így legfeljebb 5% eltérést biztosítanak a transzformátor feszültségviszony/fordulat arányához képest.

Weshine feltalálta aFordulati arány teszt, vagy TTR teszt, forFordulati arány tesztés megerősíti, hogy a transzformátor primer és szekunder fordulatok aránya megfelelő. A teszt helyes használata segíthet azonosítani a fokozatkapcsoló teljesítményét, rövidre zárt fordulatokat, nyitott tekercseket, nem megfelelő tekercscsatlakozásokat és egyéb hibákat a transzformátorokon belül. A Weshine TTR-teszterei robusztusak ahhoz, hogy ellenálljanak az egyes transzformátorok tesztelésének zord körülményeinek. A sorozat különféle funkciókat tartalmaz a tesztelés egyszerűsítésére és felgyorsítására, valamint háromfázisú TTR-tesztelőket, valamint PT és CT TTR-tesztelőket.

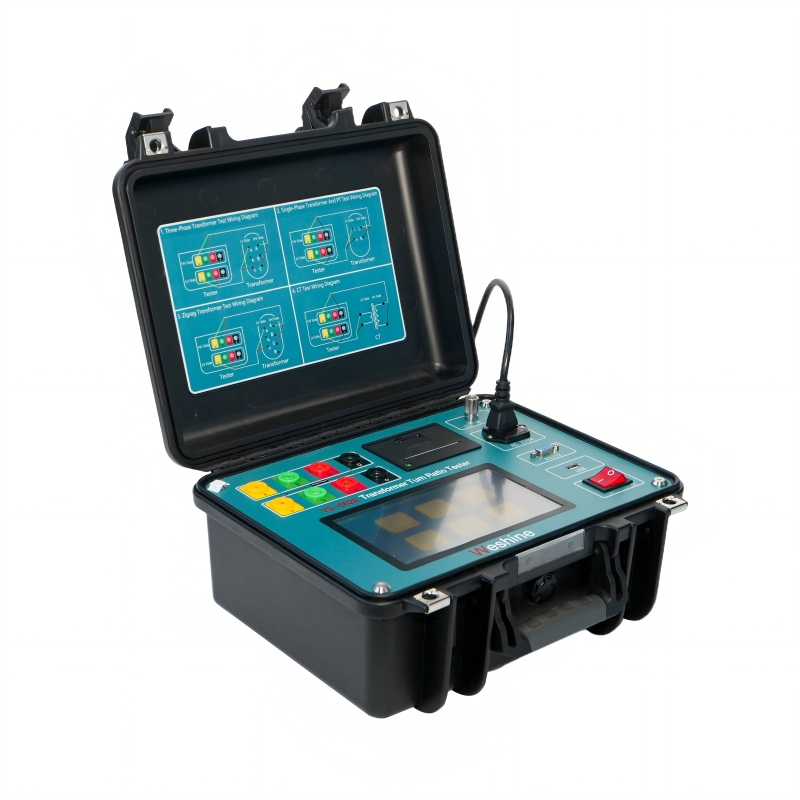

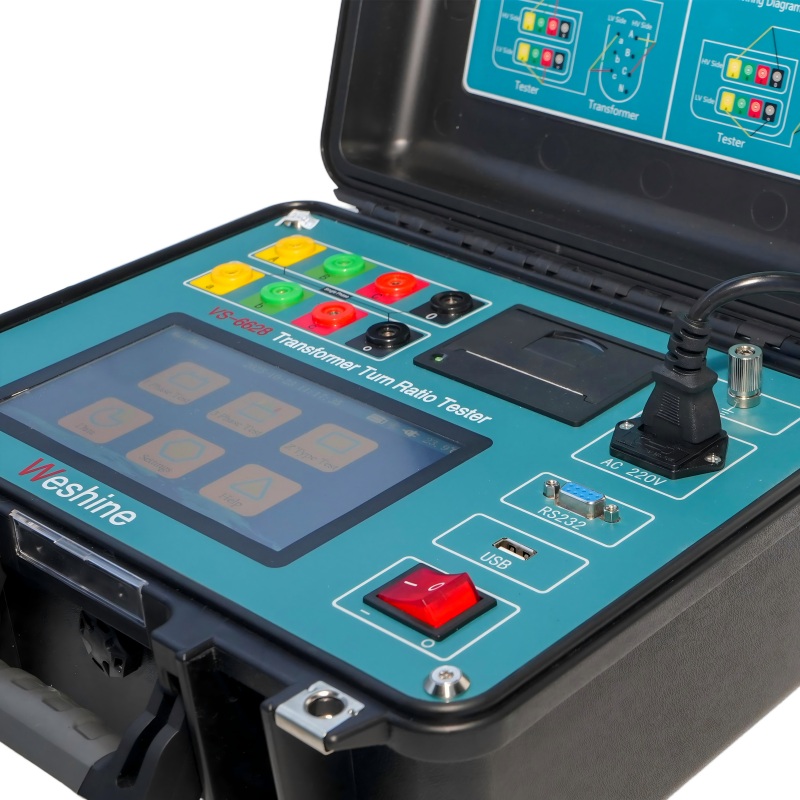

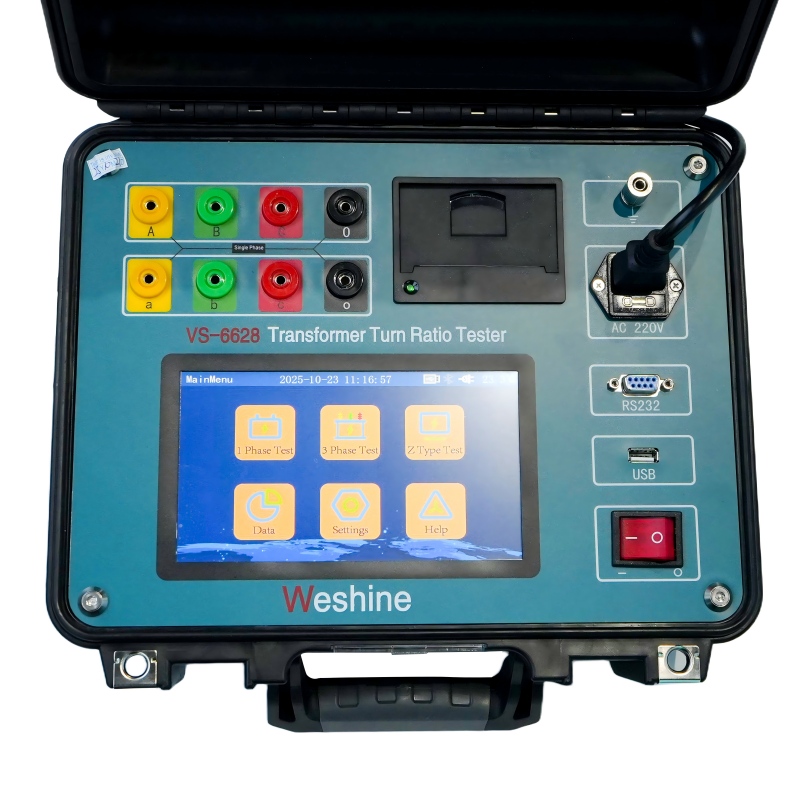

A VS-6628 sorozat háromfázisúFordulati arány tesztA készletek teljesítmény-, műszer- és elosztótranszformátorok fordulatszámának mérésére szolgálnak alállomási vagy gyártási környezetben. A masszív és robusztus kialakításnak köszönhetően ezek a műszerek jól használhatók különféle zord környezetben. Vezetékeinket kifejezetten úgy tervezték, hogy biztosítsák a hideg időben szükséges rugalmasságot.

De mivel a transzformátorok élettartamuk során különféle feszültségeknek és változásoknak vannak kitéve, mind elektromos, mind mechanikai, ezért a transzformátor megfelelő fordulatszámát ellenőrizni kell a transzformátor üzembe helyezése előtt és a különböző karbantartási ütemezések során, itt aKapcsolja az aránymérőtEzért a fordulatok arányait különféle módon mérikFordulati arány tesztA készletek (TTR-eszközök) tartalmazzák a transzformátorokban jellemzően előforduló veszteségeket, amelyek a fordulatok számától eltérő fordulatszámot eredményeznek, de tükrözik a gyártók és a felhasználók által elvárt tényleges feszültségarányokat, vagy a valódi transzformátor teljesítményátalakítók arányát.

Weshine

TERMÉK INFORMÁCIÓ
termék név	FORDULATARÁNY TESZTER FOR Fordulási arány teszthez
Típusszám	VS-6628	Teszttartomány	0,9 ~ 10000
Pontosság	0,2%	Tanúsítványok	CE; EMC; LVD; ISO;
Tipikus alkalmazás	Ellenőrzi a fordulatszámot, a fáziseltolódást és a polaritást.
Segít az azonosításban
Méretek	345 x 295 x 175 mm	Súly	5 kg

Válogatás

A Weshine 8 éves tapasztalattal rendelkezik kifejezetten az elektromos berendezések teljes skálájával kapcsolatosan. Jelenleg Weshine különféle fordulatszám-mérőket talált kiFordulati arány tesztformában látható:

RENDELÉSI INFORMÁCIÓK FORDULATARÁNY TESZTERHEZ Fordulási arány teszthez
Macska. Nem.	Teszttartomány	Pontosság	Felbontás	Méretek (mm)	Súly (kg)
VS-6628	0,9 és 10 000 között	0,2%	0,0001 perc	345 x 295 x 175	5
VS-6629	0,9 és 10 000 között	0,1% (0,9-500) 0,2% (500-3000) 0,3% (3000-10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 és feletteï ¼ 1ï ¼	325 x 225 x 125	3.8
VS-6630	0,9 és 10 000 között	0,1% (0,9-2000) 0,3% (2000-10000)	0,0001 perc	360 x 280 x 160	6
VS-6628T	0,8 és 10 000 között	0,1% (0,8-3000) 0,2% (3000-10000)	0,0001 perc	320 x 240 x 130	3
VS-6628A	0,9 és 10 000 között	0,1% (0,9-500) 0,2% (500-3000) 0,3% (3000-10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 és feletteï ¼ 1ï ¼	246 x 156 x 62	1.7

Az ellátási lánc problémái alapján: Kérjük, forduljon a kívánt hivatalos Weshine forgalmazóhoz az aktuális árakért és az átfutási időkért.

Minőségi tanúsítványok

Mindig hiszünk abban, hogy cégünk sikere közvetlenül az általunk kínált termékek minőségétől függ. Aránytesztelőt fordítFordulati arány tesztmegfelel az ISO9001, ISO14000:14001 irányelvekben és szigorú minőségellenőrzési rendszerünkben meghatározott legmagasabb minőségi követelményeknek.
