A Weshine® feltalálta a fordulatszám-mérőt a transzformátor feszültségarány-tesztjének tesztelésére CE-tanúsítvánnyal, kiváló minőséggel és pontossággal, a nemzeti szabványok szerint kitalálva és gyártva, komplett elektromos tesztelési megoldás elérhető. Forduljon hozzánk további részletekért a fordulatszám-tesztelőről a transzformátor feszültségarány-tesztjének teszteléséhez a Weshine-től!
A transzformátor transzformációs aránya megegyezik az elsődleges tekercs meneteinek számával osztva a szekunder tekercs meneteinek számával. A transzformátor áttétele biztosítja a transzformátor kívánt teljesítményét és a szekunder tekercs által igényelt megfelelő feszültséget.
Ha a szekunder feszültségnek alacsonyabbnak kell lennie, mint a primer feszültség - egy lecsökkentő transzformátor -, a szekunder tekercsnek kevesebb fordulattal kell rendelkeznie, mint a primer, és fordítva, egy fokozó transzformátor esetében; amikor a transzformátor áttétele csökkenti a feszültséget, növeli az áramerősséget, és fordítva, ezért az ideális transzformátor feszültség- és áramviszonya közvetlenül összefügg az átalakítási viszonyokkal.
Sajnos a transzformátorok nem tökéletesek, egy valódi transzformátorban előfordulhat, hogy a feszültség- vagy áramarányok nem egyeznek meg a transzformátor fizikai viszonyaival a különféle elektromos veszteségek miatt, mint például a transzformátor vasmagjában (hiszterézis és örvényáram veszteségei) és a rézben. veszteségek (az elsődleges és a szekunder tekercs ellenállása miatt); ezért a gyártók igyekeznek a transzformátorokat úgy tervezni, hogy ezeket a veszteségeket minimálisra csökkentsék a maximális hatásfok érdekében teljes terhelésnél, 95% feletti teljesítménykonverzióban, így legfeljebb 5% eltérést biztosítanak a transzformátor feszültségviszony/fordulat arányához képest.
Weshine feltalálta a transzformátor fordulatszám-tesztjét vagy a TTR-tesztet a méréshezTranszformátor feszültségviszony vizsgálataés megerősíti, hogy a transzformátor primer és szekunder fordulatok aránya megfelelő. A teszt helyes használata segíthet azonosítani a fokozatkapcsoló teljesítményét, rövidre zárt fordulatokat, nyitott tekercseket, nem megfelelő tekercscsatlakozásokat és egyéb hibákat a transzformátorokon belül. A Weshine TTR-teszterei robusztusak ahhoz, hogy ellenálljanak az egyes transzformátorok tesztelésének zord körülményeinek. A sorozat különféle funkciókat tartalmaz a tesztelés egyszerűsítésére és felgyorsítására, valamint háromfázisú TTR-tesztelőket, valamint PT és CT TTR-tesztelőket.

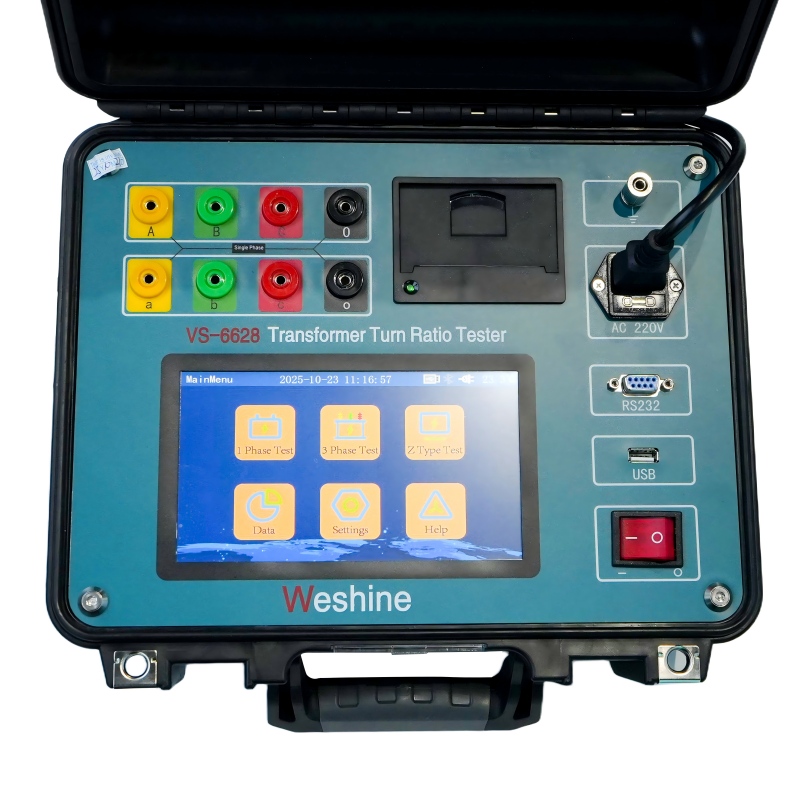

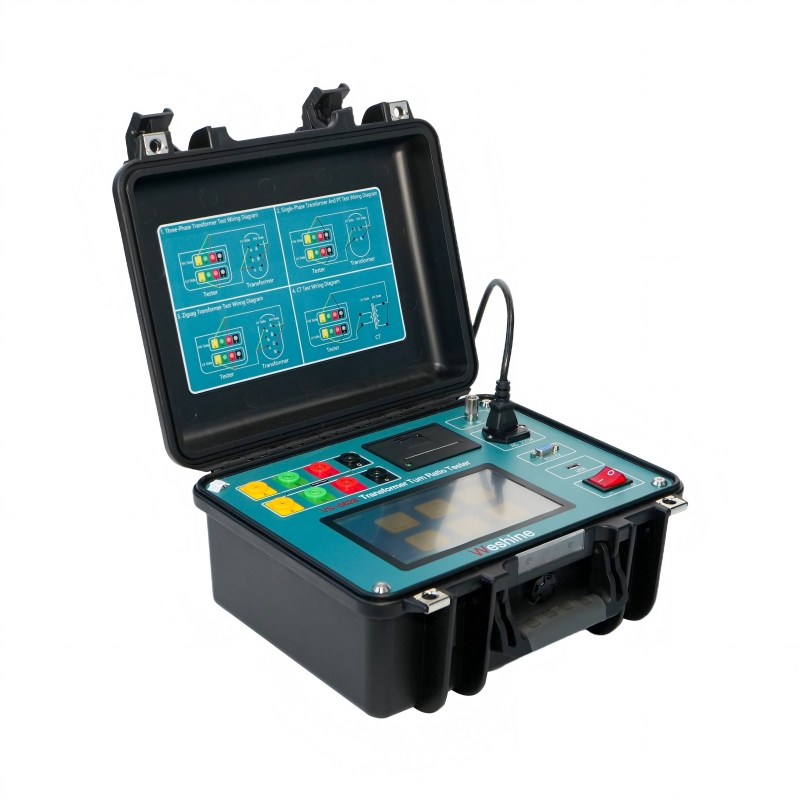

A VS-6628 sorozatú háromfázisú transzformátor fordulatszám-mérő készletei teljesítmény-, műszer- és elosztótranszformátorok fordulatszámának mérésére szolgálnak alállomási vagy gyártási környezetben. A masszív és robusztus kialakításnak köszönhetően ezek a műszerek jól használhatók különféle zord környezetben. Vezetékeinket kifejezetten úgy tervezték, hogy biztosítsák a hideg időben szükséges rugalmasságot.
De mivel a transzformátorok élettartamuk során különféle elektromos és mechanikus igénybevételeknek és változásoknak vannak kitéve, a transzformátor megfelelő fordulatszámát a transzformátor üzembe helyezése előtt és a különböző karbantartási ütemezések során ellenőrizni kell, itt található a Transzformátor fordulatszám-mérő. Ezért a különböző transzformátorok fordulatszám-mérő készleteivel (TTR eszközök) mért fordulatszámok tartalmazzák a transzformátorokban jellemzően jelenlévő veszteségeket, ami a fizikai fordulatszámtól eltérő, de a gyártók és a felhasználók által elvárt tényleges feszültségarányokat tükrözi, ill. a valódi transzformátor teljesítménytranszformátor aránya.
TERMÉK INFORMÁCIÓ |
|||
termék név |
FORDULATIRÁNY TESZTER TESZTELÉHEZ Transzformátor feszültségarány teszt |
||
Típusszám |
VS-6628 |
Teszttartomány |
0,9 ~ 10000 |
Pontosság |
0,2% |
Tanúsítványok |
CE; EMC; LVD; ISO; |
Tipikus alkalmazás |
Ellenőrzi a fordulatszámot, a fáziseltolódást és a polaritást. |
||
Segít az azonosításban |
|
||
Méretek |
345 x 295 x 175 mm |
Súly |
5 kg |
A Weshine 8 éves tapasztalattal rendelkezik kifejezetten az elektromos berendezések teljes skálájával kapcsolatosan. Jelenleg a Weshine különféle fordulatszám-mérőket talált ki tesztelésreTranszformátor feszültségviszony vizsgálataformában látható:
RENDELÉSI INFORMÁCIÓK FORDULATARÁNY TESZTERHEZ VIZSGÁLATHOZTranszformátor feszültségviszony vizsgálata |
|||||
Macska. Nem. |
Teszttartomány |
Pontosság |
Felbontás |
Méretek |
Súly |
VS-6628 |
0,9 és 10 000 között |
0,2% |
0,0001 perc |
345 x 295 x 175 |
5 |
VS-6629 |
0,9 és 10 000 között |
0,1% (0,9-500) 0,3% (3000-10000) |
0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 és feletteï ¼ 1ï ¼ |
325 x 225 x 125 |
3.8 |
VS-6630 |
0,9 és 10 000 között |
0,1% (0,9-2000) 0,3% (2000-10000) |
0,0001 perc |
360 x 280 x 160 |
6 |
VS-6628T |
0,8 és 10 000 között |
0,1% (0,8-3000) |
0,0001 perc |
320 x 240 x 130 |
3 |
VS-6628A |
0,9 és 10 000 között |
0,1% (0,9-500) 0,3% (3000-10000) |
0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 és feletteï ¼ 1ï ¼ |
246 x 156 x 62 |
1.7 |
Az ellátási lánc problémái alapján: Kérjük, forduljon a kívánt hivatalos Weshine forgalmazóhoz az aktuális árakért és az átfutási időkért.
Mindig hiszünk abban, hogy cégünk sikere közvetlenül az általunk kínált termékek minőségétől függ. Megfordítja az aránymérőt a teszteléshezTranszformátor feszültségviszony vizsgálatamegfelel az ISO9001, ISO14000:14001 irányelvekben és szigorú minőségellenőrzési rendszerünkben meghatározott legmagasabb minőségi követelményeknek.
