A transzformátor TTR tesztje

A Weshine® feltalálta a fordulatszám-mérőt a transzformátorok TTR tesztjének tesztelésére CE-tanúsítvánnyal, kiváló minőséggel és pontossággal. A nemzeti szabványok szerint kitalálva és gyártva, komplett elektromos tesztelési megoldás áll rendelkezésre. Vegye fel velünk a kapcsolatot a Weshine Transformer TTR tesztjének teszteléséhez szükséges fordulatszám-mérővel kapcsolatos további részletekért!

Kérdés küldése PDF letöltése

termékleírás

Weshine

A transzformátor transzformációs aránya megegyezik az elsődleges tekercs meneteinek számával osztva a szekunder tekercs meneteinek számával. A transzformátor áttétele biztosítja a transzformátor kívánt teljesítményét és a szekunder tekercs által igényelt megfelelő feszültséget.

Ha a szekunder feszültségnek alacsonyabbnak kell lennie, mint a primer feszültség - egy lecsökkentő transzformátor -, a szekunder tekercsnek kevesebb fordulattal kell rendelkeznie, mint a primer, és fordítva, egy fokozó transzformátor esetében; amikor a transzformátor áttétele csökkenti a feszültséget, növeli az áramerősséget, és fordítva, ezért az ideális transzformátor feszültség- és áramviszonya közvetlenül összefügg az átalakítási viszonyokkal.

Sajnos a transzformátorok nem tökéletesek, egy valódi transzformátorban előfordulhat, hogy a feszültség- vagy áramarányok nem egyeznek meg a transzformátor fizikai viszonyaival a különféle elektromos veszteségek miatt, mint például a transzformátor vasmagjában (hiszterézis és örvényáram veszteségei) és a rézben. veszteségek (az elsődleges és a szekunder tekercs ellenállása miatt); ezért a gyártók igyekeznek a transzformátorokat úgy tervezni, hogy ezeket a veszteségeket minimálisra csökkentsék a maximális hatásfok érdekében teljes terhelésnél, 95% feletti teljesítménykonverzióban, így legfeljebb 5% eltérést biztosítanak a transzformátor feszültségviszony/fordulat arányához képest.

Weshine feltalálta a transzformátor fordulatszám-tesztjét vagy a TTR-tesztet a méréshezA transzformátor TTR tesztjeés megerősíti, hogy a transzformátor primer és szekunder fordulatok aránya megfelelő. A teszt helyes használata segíthet azonosítani a fokozatkapcsoló teljesítményét, rövidre zárt fordulatokat, nyitott tekercseket, nem megfelelő tekercscsatlakozásokat és egyéb hibákat a transzformátorokon belül. A Weshine TTR-teszterei robusztusak ahhoz, hogy ellenálljanak az egyes transzformátorok tesztelésének zord körülményeinek. A sorozat különféle funkciókat tartalmaz a tesztelés egyszerűsítésére és felgyorsítására, valamint háromfázisú TTR-tesztelőket, valamint PT és CT TTR-tesztelőket.

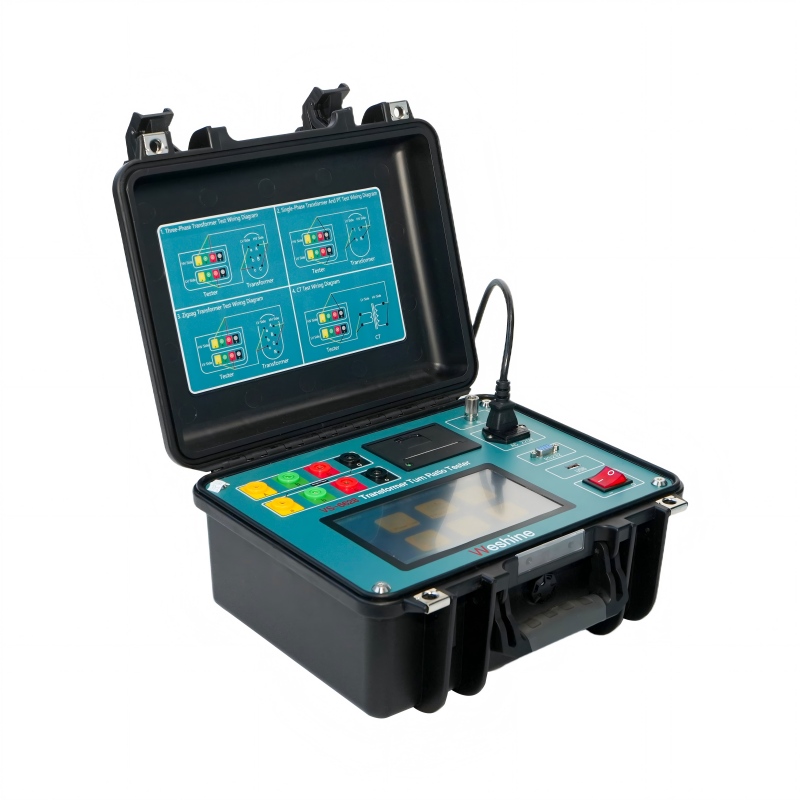

A VS-6628 sorozatú háromfázisú transzformátor fordulatszám-mérő készletei teljesítmény-, műszer- és elosztótranszformátorok fordulatszámának mérésére szolgálnak alállomási vagy gyártási környezetben. A masszív és robusztus kialakításnak köszönhetően ezek a műszerek jól használhatók különféle zord környezetben. Vezetékeinket kifejezetten úgy tervezték, hogy biztosítsák a hideg időben szükséges rugalmasságot.

De mivel a transzformátorok élettartamuk során különféle elektromos és mechanikus igénybevételeknek és változásoknak vannak kitéve, a transzformátor megfelelő fordulatszámát a transzformátor üzembe helyezése előtt és a különböző karbantartási ütemezések során ellenőrizni kell, itt található a Transzformátor fordulatszám-mérő. Ezért a különböző transzformátorok fordulatszám-mérő készleteivel (TTR eszközök) mért fordulatszámok tartalmazzák a transzformátorokban jellemzően jelenlévő veszteségeket, ami a fizikai fordulatszámtól eltérő, de a gyártók és a felhasználók által elvárt tényleges feszültségarányokat tükrözi, ill. a valódi transzformátor teljesítménytranszformátor aránya.

Weshine

TERMÉK INFORMÁCIÓ
termék név	FORDULATARÁNY TESZTER A TTR TESZTELÉHEZ A transzformátor tesztje
Típusszám	VS-6628	Teszttartomány	0,9 ~ 10000
Pontosság	0,2%	Tanúsítványok	CE; EMC; LVD; ISO;
Tipikus alkalmazás	Ellenőrzi a fordulatszámot, a fáziseltolódást és a polaritást.
Segít az azonosításban
Méretek	345 x 295 x 175 mm	Súly	5 kg

Válogatás

A Weshine 8 éves tapasztalattal rendelkezik kifejezetten az elektromos berendezések teljes skálájával kapcsolatosan. Jelenleg a Weshine különféle fordulatszám-mérőket talált ki tesztelésreA transzformátor TTR tesztjeformában látható:

RENDELÉSI INFORMÁCIÓK FORDULATARÁNY TESZTERHEZ VIZSGÁLATHOZA transzformátor TTR tesztje
Macska. Nem.	Teszttartomány	Pontosság	Felbontás	Méretek (mm)	Súly (kg)
VS-6628	0,9 és 10 000 között	0,2%	0,0001 perc	345 x 295 x 175	5
VS-6629	0,9 és 10 000 között	0,1% (0,9-500) 0,2% (500-3000) 0,3% (3000-10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 és feletteï ¼ 1ï ¼	325 x 225 x 125	3.8
VS-6630	0,9 és 10 000 között	0,1% (0,9-2000) 0,3% (2000-10000)	0,0001 perc	360 x 280 x 160	6
VS-6628T	0,8 és 10 000 között	0,1% (0,8-3000) 0,2% (3000-10000)	0,0001 perc	320 x 240 x 130	3
VS-6628A	0,9 és 10 000 között	0,1% (0,9-500) 0,2% (500-3000) 0,3% (3000-10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 és feletteï ¼ 1ï ¼	246 x 156 x 62	1.7

Az ellátási lánc problémái alapján: Kérjük, forduljon a kívánt hivatalos Weshine forgalmazóhoz az aktuális árakért és az átfutási időkért.

Minőségi tanúsítványok

Mindig hiszünk abban, hogy cégünk sikere közvetlenül az általunk kínált termékek minőségétől függ. Megfordítja az aránymérőt a teszteléshezA transzformátor TTR tesztjemegfelel az ISO9001, ISO14000:14001 irányelvekben és szigorú minőségellenőrzési rendszerünkben meghatározott legmagasabb minőségi követelményeknek.
