termékleírás

Vásároljon minőségi háromfázisú relévédelmi tesztelő berendezést a Weishine-től, egy professzionális kínai gyártótól, amelyet a védőrelék, mikroprocesszoros védelmi egységek, másodlagos áramkörök, automatizálási berendezések és teljes hálózati védelmi rendszerek vizsgálatára terveztek. A reléknek pontosan kell reagálniuk a vonalhibákra, a rendellenes feszültségekre, a túláramokra, a visszakapcsolásokra, a differenciálvédelmi triggerekre és a vezérlőáramkörök mozgására, ezért a rendszeres tesztelés elengedhetetlen az energiarendszer biztonságos, összehangolt működéséhez.

Mi az a háromfázisú relévédelmi teszter?

A háromfázisú relévédelmi tesztelő egy professzionális tesztelőeszköz, amelyet a védőrelék, mikroprocesszor-alapú védelmi egységek, másodlagos áramkörök, automatizálási berendezések és táprendszer-védelmi sémák teljesítményének és működési jellemzőinek ellenőrzésére terveztek.

A teszter szabályozható szekunder áramot, feszültséget, frekvenciát, fázisszöget, harmonikus, egyenáramú és kapcsolójeleket állít elő, hogy szimulálja a normál és abnormális energiarendszeri feltételeket. Ha ezeket a szimulált jeleket alkalmazzák a tesztelt védelmi eszközökre, a mérnökök ellenőrizhetik a relé beállításait, a pickup értékeket, a működési időt, a kioldási logikát és az érintkezőreakciót.

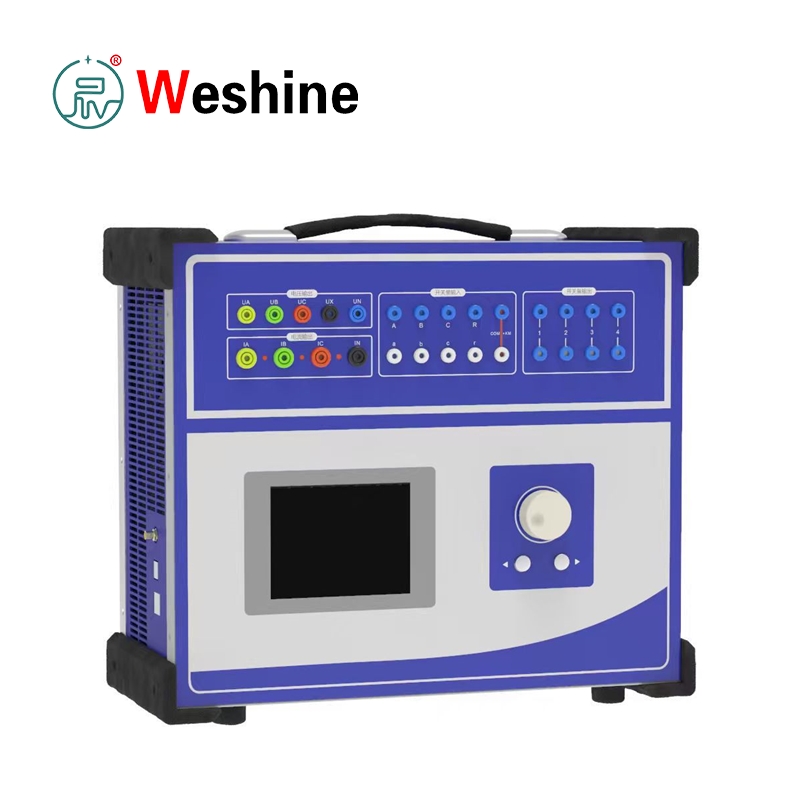

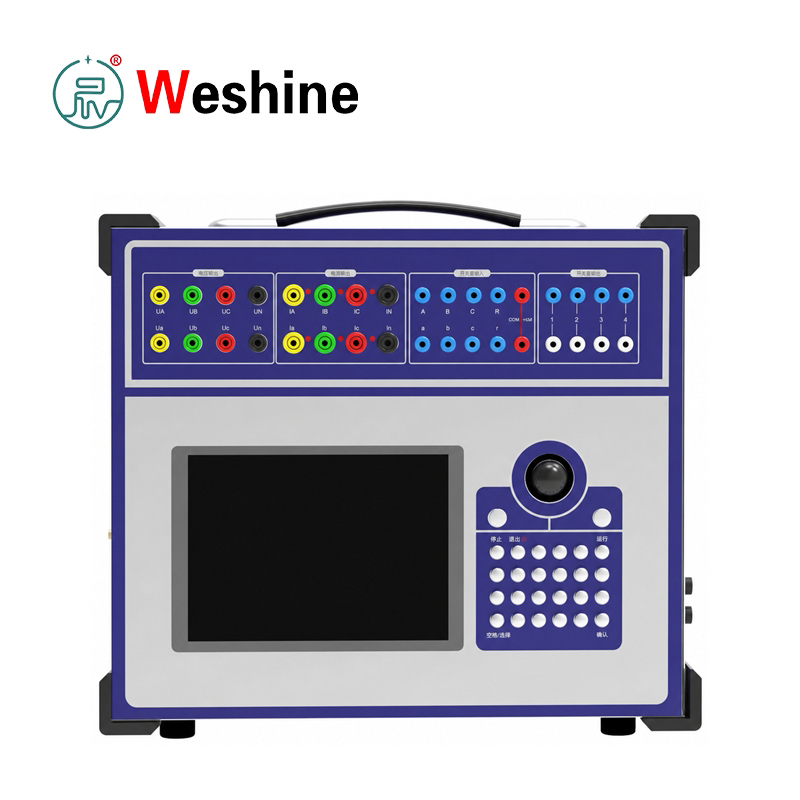

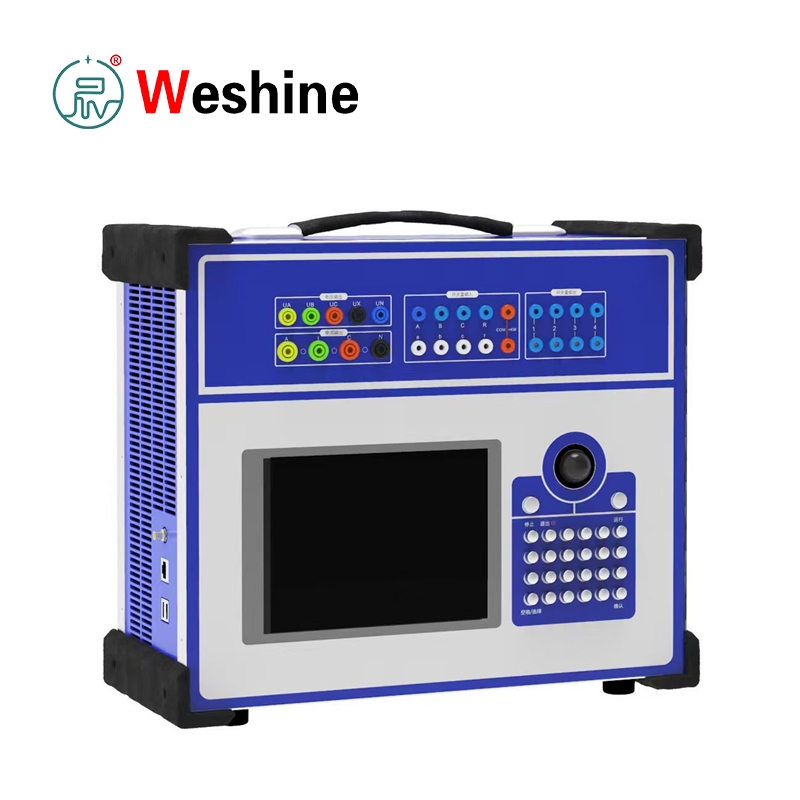

Three Phase Relay Protection Tester

Többcsatornás áram- és feszültségkimenet

A háromfázisú relévédelmi teszter 4 feszültség- és 3 áramcsatornával van felszerelve az átfogó relévédelmi teszteléshez. A feszültségcsatornák támogatják a fázisfeszültséget, a vonali feszültséget, a nulla sorrendű feszültséget, a feszültségkiegyensúlyozatlanságot, a feszültségvesztést, a frekvenciaeltolást és a szinkronizálást.

A három áramcsatorna egymástól függetlenül működhet az egyes fázisáram teszteléséhez, vagy párhuzamosan csatlakoztatható, hogy akár 120A rövid idejű áramkimenetet biztosítson. Támogatja a túláram relék, a földzárlat relék, az inverz idejű védelem, a differenciálvédelem, a távolságvédelem, a visszazárási logika, a feszültségcsökkenés elleni védelem és a frekvenciarelék tesztelését.

Ipari számítógép-vezérlés és terepi üzemeltetés

Az ipari számítógépes platformra épített teszter beépített kijelzőt és helyi kezelőpanelt integrál az önálló helyszíni teszteléshez, külső számítógép nélkül. A vizsgálati paraméterek és eredmények közvetlenül a képernyőn megtekinthetők, így alkalmas helyszíni üzembe helyezésre és karbantartásra.

A berendezés kompatibilis szoftverrel számítógéphez is csatlakoztatható, hogy támogassa a fejlett tesztelési funkciókat, az adatkezelést és az automatikus tesztjelentés-készítést.

Rugalmas áram-, feszültség- és DC kimenet

A teszter a kimeneti lehetőségek széles skáláját kínálja, beleértve:

AC áram kimenet:0-40A csatornánként, akár 120A rövid idejű kimenet három párhuzamos csatornával

AC feszültség kimenet:0~120V fázisfeszültség és 0~240V hálózati feszültség

DC kimenet:Egyenáram, DC feszültség és állítható egyenáramú segédtáp

Ezek a funkciók támogatják az egyenáramú relé tesztelését, és lehetővé teszik a védelmi eszközök és a szekunder áramkörök feszültség alá helyezését a helyszíni üzembe helyezés során.

Frekvencia, harmonikus és időzítés mérése

A tesztelő integrálja a változó frekvenciát és a harmonikus jelkimenetet, hogy szimulálja a különböző energiarendszer működési feltételeit, beleértve a frekvenciaváltozást és a többrendű harmonikus környezeteket. Ez lehetővé teszi a technikusok számára, hogy értékeljék a relé teljesítményét különböző másodlagos jelviszonyok mellett, nem pedig csak szabványos teljesítményfrekvencián.

A beépített kapcsoló bemeneti és kimeneti moduljai támogatják a kioldóérintkező-észlelést, a reléérintkező-felügyeletet, a megszakító szimulációt, az indítási jel ellenőrzését és a műveleti időzítés mérését. Az időzítési tartomány eléri a 0,1 ms és 9999 s közötti tartományt, ami lehetővé teszi a relé működési idejének, a kioldási késleltetésnek, az újrazárási időközöknek és a védelmi logikai válasznak a pontos mérését.

Alkalmazási kör és biztonsági védelem

A háromfázisú relévédelmi teszter alkalmas elektromágneses relék, statikus relék, digitális védelmi eszközök, mikroprocesszoros relék, visszazáró eszközök, valamint transzformátor-, vezeték-, motor- és generátorvédelmi rendszerek tesztelésére.

Széles körben használják alállomásokban, erőművekben, gyári elosztó helyiségekben, vasúti áramellátó hálózatokban és professzionális relélaboratóriumokban.

Többféle védelmi funkció integrálva van, beleértve a kimeneti túlterhelés elleni védelmet, a hiba öndiagnózisát, a kimeneti reteszelést és a lágyindítós teljesítménytervezést. Ezek a funkciók segítenek megvédeni mind a tesztelőt, mind a csatlakoztatott berendezést a helyszíni működés során. A berendezést képzett technikusoknak kell üzemeltetniük, akik ismerik a másodlagos áramkörök biztonságát, a szabványos huzalozási eljárásokat és a relétesztelési munkafolyamatokat.

A berendezés megfelelGB/T 7261-2008ésDL/T 624-2010. Az üzemeltetőknek a használat során be kell tartaniuk a helyi relétesztelési előírásokat, az erőművek üzembe helyezésének szabályait és a helyszíni biztonsági előírásokat.

Rendszerspecifikációk		AC áramkimenet		DC áramkimenet
Tétel	Specifikáció	Tétel	Specifikáció	Tétel	Specifikáció
Termékmodell	VS-JB900	Kimeneti pontosság	osztály 0.2	Kimeneti pontosság	Osztály 0.5
Termék típusa	Háromfázisú relévédelmi teszter	Fázisáram kimenet, RMS	0-40 A	Fázisáram kimenet	0 - ±10 A fázisonként
Irányító platform	Ipari számítógép típus	Háromfázisú párhuzamos áramkimenet, RMS	0-120 A	Háromfázisú párhuzamos kimenet	0 és ±30 A között
Kimeneti konfiguráció	4-fázisú feszültség, 3-fázisú áram	Hosszú idejű megengedett fázisáram, RMS	10 A	Maximális kimeneti terhelési feszültség	20 V
Alkalmazható tesztek	Relévédelem, szekunder áramkör, automatizálási eszközök tesztelése	Maximális fázisáram kimeneti teljesítmény	420 VA
Üzemmód	Önálló működés; a konfigurációnak megfelelően támogatott számítógépes kapcsolat	Maximális kimeneti teljesítmény háromfázisú párhuzamos áram mellett	900 VA
Referencia szabványok	GB/T 7261-2008, DL/T 624-2010	Megengedett munkaidő maximális háromfázisú párhuzamos áram mellett	10 s
		Alapvető frekvencia tartomány	20-1000 Hz
		Harmonikus rend	1-től 20-ig

AC feszültség kimenet		DC feszültség kimenet		Kapcsolási mennyiség és időzítés
Tétel	Specifikáció	Tétel	Specifikáció	Tétel	Specifikáció
Kimeneti pontosság	osztály 0.2	Kimeneti pontosság	Osztály 0.5	Bemenet váltása	10 csatorna
Fázisfeszültség kimenet, RMS	0-120 V	Fázisfeszültség kimeneti amplitúdója	0 és ±160 V között	Száraz érintkező bemenet	1-20 mA, 24 V
Vonalfeszültség kimenet, RMS	0 és 240 V között	Vonalfeszültség kimeneti amplitúdója	0 és ±320 V között	Potenciális érintkező bemenet, logikai 0	0 és +6 V között
Fázisfeszültség / vonali feszültség kimeneti teljesítmény	80 VA / 100 VA	Fázisfeszültség / vonali feszültség kimeneti teljesítmény	70 VA / 140 VA	Potenciális érintkező bemenet, logikai 1	+11 V és +250 V között
Alapvető frekvencia tartomány	20-1000 Hz			Kapcsoló kimenet	8 pár
Harmonikus rend	1-től 20-ig			DC érintkezési kapacitás	220 V / 0,2 A
				AC érintkezési kapacitás	220 V / 0,5 A
				Időmérési tartomány	0,1 ms és 9999 s között
				Időmérési pontosság	0,1 ms

Környezeti feltételek		Fizikai jellemzők
Tétel	Specifikáció	Tétel	Specifikáció
Üzemi hőmérséklet	-10°C és +50°C között	A fő egység méretei	400 × 300 × 180 mm
Tárolási hőmérséklet	-25°C és +70°C között	Fő egység súlya	Körülbelül 18 kg
Relatív páratartalom	5-95%, nem kondenzál

Termék kezelési útmutató

A háromfázisú relévédelmi teszter szabályozható szekunder áramot, feszültséget, frekvenciát, fázisszöget, harmonikus-, DC- és kapcsolási jeleket állít elő a normál és hibás hálózati állapotok szimulálására, majd jeleket táplál a tesztelt védelmi eszközre. Figyeli az érintkezők műveleteit, a kioldó kimeneteket, a visszatérő jeleket és a logikai visszacsatolást, automatikusan rögzíti a működési időt és az üzemi beállítási értékeket.

A tesztelés előtt ellenőrizze a relé modelljét, a névleges szekunder áramot, a névleges szekunder feszültséget, az egyenáramú teljesítményigényt, a kioldóérintkező típusát és az előre beállított védelmi paramétereket. Ellenőrizze a védelmi eszközök kapcsolási rajzait, válassza le a tesztáramköröket a biztonsági szabályok szerint, majd megfelelően huzalozza az áramkimeneteket, a feszültségkimeneteket, a kapcsolók I/O portjait és az egyenáramú segédtáp csatlakozóit.

A túláram relé teszt lépései:Állítsa be a kimeneti áramot, a fázisszöget, a frekvenciát és a teszt időtartamát. Fokozatosan növelje az áramerősséget a szabványos vizsgálati eljárások szerint, rögzítse a felvételi értéket, a kiesési értéket és az üzemidőt. Háromfázisú nagyáramú teszteléshez húzzon párhuzamosan három áramcsatornát, hogy elérje a maximális rövid idejű 120A kimenetet.

Feszültségrelé teszt lépései:Csatlakoztassa a feszültségcsatornákat, és szükség szerint állítsa be a fázis- vagy hálózati feszültséget. Az egység szimulálja az alacsony feszültséget, a túlfeszültséget, a nulla sorrendű feszültséget, a feszültségkiegyensúlyozatlanságot és a fáziseltolást; frekvenciaváltó funkció az alulfrekvenciás terheléscsökkentést és a frekvenciarelé kalibrálását szolgálja.

Távolság-, irány-, differenciál- és visszazárási védelem tesztelése: Állítsa be a feszültséget, áramot, fázisszöget és a kapcsolóérintkezőket a védelmi logikai sémák szerint. A berendezés nyomon követi a reléérintkező mozgását és méri a kioldási időt; A kapcsoló kimeneti portjai szükség esetén szimulálják a megszakító segédérintkezőit vagy külső logikai jeleket.

DC relé és segédáramkör tesztelése:A névleges tartományon belül használja a DC feszültséget/áramkimenetet. Ha a helyszíni egyenáram nem elérhető, vagy leválasztott tesztfeszültségre van szükség, aktiválja a beépített állítható egyenáramú segédtápegységet.

Az összes teszt befejezése után hasonlítsa össze a mért műveleti értékeket és az időzítési adatokat az előre beállított védelmi beállításokkal. A belső karbantartási és üzembe helyezés-irányítási előírások betartásával archiválja a vizsgálati jegyzőkönyveket.

Alapvető jellemzők

1. Szabványos 4 fázisú feszültség és 3 fázisú független áramkimeneti csatornák

2. Egycsatornás váltakozó áramú kimenet 40A-ig

3. Három párhuzamos áramcsatorna támogatja a rövid idejű maximum 120A kimenetet

4. AC fázisfeszültség kimeneti tartománya: 0-120V

5. AC hálózati feszültség kimeneti tartománya: 0-240V

6. Beépített egyenáramú kimenet minden relévédelem tesztelési forgatókönyvéhez

7. Beépített DC feszültség kimenet a szekunder áramkör állapotának szimulációjához

8. Független állítható DC segédtáp kimenet

9. Relé működési időzítési tartomány: 0,1 ms ~ 9999 s

10. Bemeneti csatornák váltása a reléérintkezők állapotának valós idejű figyeléséhez

11. Kapcsolja át a kimeneti csatornákat a megszakítók és a külső érintkező jelek szimulálásához

12. Harmonikus jelkimenet a védelmi eszközök harmonikus válaszjellemzőinek tesztelésére

13. Változtatható frekvenciájú jelkimenet a frekvenciarelé ellenőrzéséhez

14. Fedélzeti kijelző az összes vizsgálati paraméter és eredmény világos megjelenítéséhez

15. Az ipari számítógépes vezérlés teljesen offline, független működést tesz lehetővé

16. Fenntartott USB-port adatolvasáshoz és szoftverkapcsolatok támogatásához

17. Automatikus kimeneti reteszelés rendellenes működési állapotban a berendezés károsodásának megelőzése érdekében

18. Beépített hibaellenőrző és többrétegű hardvervédelmi funkciók

19. Kompatibilis a mikroprocesszor-védelem, a statikus relék és az elektromágneses relék kalibrálásával

20. Minden az egyben eszköz helyszíni üzembe helyezéshez, napi karbantartáshoz és laboratóriumi teszteléshez

Alkalmazási forgatókönyvek

1. Áramhálózat-üzemeltetési és -karbantartási csapatok

Végezze el az új alállomások üzembe helyezését, az időszakos védelmi kalibrálást, a szekunder áramkör ellenőrzését, a kioldó áramkör tesztelését és a teljes védelmi rendszer karbantartását.

2. Transzformátorgyártók

Végezze el a védőszekrények gyári ellenőrzését, a differenciálrelé ellenőrzését, a hőmérsékletvédelmi interfész ellenőrzését és a védőpanelek gyári átvételi vizsgálatát.

3. Erőművek

A generátorvédelem, a főtranszformátor-védelem, a motorvédelem, a segédáramrendszer és a kapcsolóberendezések védelmének teljes kalibrálása az egység üzembe helyezése és kimaradási karbantartása során.

4. Vasútipar

A vasúti vontatási alállomások és elosztó hálózatok relé védelmi berendezésekkel vannak felszerelve. A berendezés kezeli a relé rutin karbantartását, az adagolóvédelem ellenőrzését és a megszakító kioldási logikáját.

5. Ipari nagyvállalatok

Acélipari, bányászati, petrolkémiai és gyártóüzemek használják középfeszültségű relé rendszeres karbantartására, motorvédelmi tesztelésre és gyári alállomási védelmi áramkör ellenőrzésére.

6. Egyetemek és szakképző intézmények

Használja a gépet relévédelmi elméletek oktatására, másodlagos befecskendezési vizsgálati műveletekre, hibaállapot-szimulációra és védelmi koordinációs gyakorlati oktatásra.

7. Harmadik felek vizsgálólaboratóriumai

Teljes relé kalibrálás, védelmi berendezések teljesítményének ellenőrzése, bejövő átvételi ellenőrzés és külső üzembe helyezési szolgáltatás.

8. Kábelkarbantartók

Kábelcsere vagy javítás után ellenőrizze az adagolóvédelmet, a földzárlatvédelmet, a visszazárási logikát és a hozzá illesztett másodlagos vezérlőáramköröket.

Elérhető tesztelemek

1. A mikroprocesszor alapú védelmi eszközök általános teljesítményvizsgálata

2. Elektromágneses relék kalibrálása és ellenőrzése

3. Statikus relék teljesítményvizsgálata

4. Túláram-relék felvételi értékének és időkorlátjának tesztelése

5. A földzárlat relék teljes körű ellenőrzése

6. Feszültségcsökkenés és túlfeszültség védelmi relék kalibrálása

7. Frekvenciarelék teljesítményvizsgálata

8. Funkcionális szimulációs teszt az irányvédelemhez

9. A differenciálvédelem teljes kalibrálása

10. Munkaállapot-szimuláció távolságvédelemhez

11. Az önműködően visszakapcsoló eszközök működésének ellenőrzése

12. Megszakító kioldó áramkör ellenőrzése

13. Teljes helyszíni másodlagos áramkör üzembe helyezés

14. A védőpanelek gyári átvételi vizsgálata

15. A relé működési idejének pontos mérése

Gyakorlati alkalmazási eset

Iparági terület: Középfeszültségű alállomások korszerűsítése és üzembe helyezése

Projekt kihívás: Egy építési csapat vette át az alállomás felújítási projektjét. Belső védőpaneljei túláram-, földzárlat-, feszültségcsökkenési, vissza- és megszakító-kioldó logikai funkciókat tartalmaztak. A projekthez egyetlen gépre volt szükség, amely háromfázisú áramot és négyfázisú feszültséget tudott kiadni, és támogatja az érintkezőszimulációt és a nagy pontosságú időzítést. Ez az a hely, ahol a háromfázisú relévédelmi teszter minden az egyben tesztelési képességet kínál.

Teljes tesztfolyamat: A technikusok csatlakoztatták az eszközt a relé áram bemeneti kapcsaihoz, a feszültség bemeneti kapcsokhoz, a kioldóérintkezőkhöz és a külső logikai áramkörökhöz. Először tesztelték az AC áramfelvételi és -kiesési értékeket, majd rögzítették a védelmi működési időt szimulált hibaáram mellett. Feszültségcsatornák szimulálják a feszültségcsökkenést és a feszültség-visszaállítási állapotokat; A kapcsolókimenet szimulálja a megszakító segédérintkezős állapotának változásait, míg a kapcsoló bemenete szinkronban rögzíti a kioldó és visszatérő jeleket.

Projekt végeredmény: Minden relé beállítási érték megegyezett az üzembe helyezési tervvel. Az utazási idő és a műveleti adatok az üzemeltetési és karbantartási dokumentumokba kerültek. A védőpanelek hivatalos üzembe helyezése előtt minden vezetékezési és beállítási eltérést kijavítottak.

Alkalmazási előnyök: A szabványos másodlagos szimulációs jeleket egyetlen gép állítja elő, nyomon követhető időzítési adatokkal az iktatáshoz. Nincs szükség külön áramforrásokra, feszültségforrásokra, időzítőkre vagy érintkezőszimulátorokra, ami drasztikusan csökkenti a helyszíni szerszámmennyiséget. Csökkentse a mérnöki cégek teljes beszerzési költségét.

GYIK

1、Mire használható a háromfázisú relévédelmi teszter?

Védőrelék, mikroprocesszoros védelmi eszközök, kioldó áramkörök, visszazáró eszközök és védőpanelek másodlagos befecskendezési tesztelésére használják.

2、Hány feszültség- és áramkimenetet biztosít a VS-JB900?

Normál 4-fázisú feszültséget és 3-fázisú áramkimenetet biztosít.

3. Mi a maximális AC kimeneti áram?

Mindegyik fázis 0-40 A RMS kimenetet tud adni. Ha három áramcsatorna párhuzamosan van csatlakoztatva, a kimenet elérheti a 0-120 A RMS értéket a rövid távú teszteléshez.

4 、Mi az AC feszültség kimeneti tartománya?

A fázisfeszültség kimeneti tartománya 0–120 V RMS, a vonali feszültség kimeneti tartománya 0–240 V RMS.

5 、Mérheti a teszter a relé működési idejét?

Igen. Az időmérési tartomány 0,1 ms és 9999 s között van, 0,1 ms pontossággal.

6. Támogatja a háromfázisú relévédelmi teszter az egyenáramú kimenetet?

Igen. Támogatja az egyenáram-kimenetet, az egyenáramú feszültségkimenetet és a független egyenáramú segédteljesítmény-kimenetet a relé és a szekunder áramkör teszteléséhez.

7. Milyen típusú relék tesztelhetők?

A teszter használható túláram-, földzárlat-, feszültség-, frekvencia-, differenciál-, távolság-, irány-, visszazárási és egyéb védelmi eszközökhöz.

8. Mely szabványok alkalmazhatók?

Az ilyen típusú relévédelmi tesztelőre vonatkozó referenciaszabványok közé tartozik a GB/T 7261-2008 és a DL/T 624-2010. A felhasználóknak a helyi relévédelem tesztelési eljárásait is követniük kell.
