Védőrelé tesztkészlet

Weshine

A Weshine 2013-ban fejlesztette ki az első szoftvervezérelt védőrelé tesztkészletet, és továbbra is kínálunk modelleket a számítógépes vezérléstől (átfogó és egyszerű beépített érintőképernyős felhasználói felülettel) a hordozható és laboratóriumi stílusú, kézzel működtetett tesztkészülékekig. minden követelménynek megfelelni. A védőrelé tesztkészlet követelménye. A relétesztelési megoldások költséges ajánlatok lehetnek, ha a szoftvereket külön töltik fel, de a Weshine megoldások esetében a legtöbb relé teszteléséhez szükséges szoftvert a tesztkészlet tartalmazza, így nem kell többletköltséget fizetnie.

A relék és az elsődleges befecskendezési vizsgálati megoldások gyártásában szerzett gazdag örökségünk profitál a vállalat széleskörű relékesztelési tapasztalatából. Ez a tapasztalat globális támogatási rendszerünk sikerét is elősegíti – itt vagyunk, hogy segítsünk, bárhol is van!

1. Megfelel a terepi tesztek minden követelményének. Védőrelé tesztkészlet szabványos 6 fázis feszültséggel, 6 fázis áramkimenettel, feszültség 125V/fázis, áram 30A/fázis, 6 fázis párhuzamosan akár 180A-ig is. Digitális jelfeldolgozó mikroszámítógép. Nem csak a hagyományos relék és védők tesztelése, hanem a modern mikroszámítógép-relék is, amelyek speciálisan transzformátorok differenciálvédelméhez és átviteli berendezésekhez használhatók.

2. Minden műszaki mutató teljes mértékben megfelel a DL/T624-1997: A relé számítógép teszteszköz műszaki állapota szabványnak.

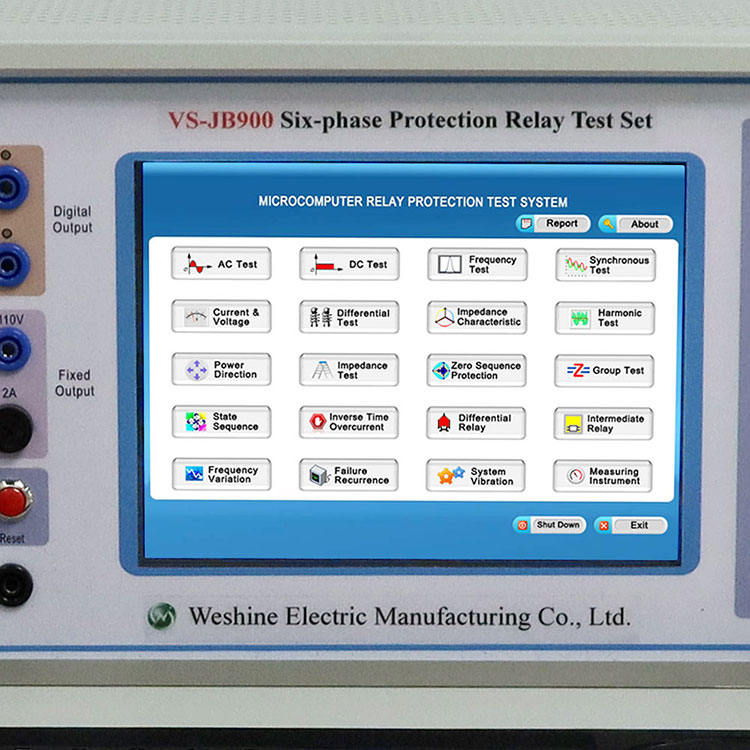

3. Klasszikus Windows XP operációs felület, barátságos ember-gép interfész, könnyen és gyorsan kezelhető; Nagy teljesítményű beágyazott ipari vezérlő számítógép és 8,4 hüvelykes felbontású, 800 × 600 TFT valódi színes kijelző, amely gazdag vizuális információt nyújt, tartalmazza az aktuális működési állapotot és mindenféle súgó információt.

4. A Windows XP rendszer visszaállítási funkcióval rendelkezik; elkerülje az illegális leállás vagy hibás működés stb. miatti rendszerösszeomlásokat.

5. Az ultravékony ipari billentyűzettel és optikai egérrel felszerelve számos műveletet hajthat végre a hagyományos PC-hez hasonló billentyűzettel vagy egérrel.

6. A fő vezérlőkártya DSP FPGA architektúra, 16 bites DAC kimenet, nagy sűrűségű szinuszhullámot generál, minden körből 2000 pontot az alaphullámig, ami nagymértékben javítja a hullámminőséget és a vizsgálóműszer pontosságát.

7. Nagy pontosságú lineáris erősítő használata. Mind az alacsony áram pontosságának biztosítására, mind a nagy áram stabilitásának garantálására.

8. USB-csatlakozás közvetlenül a számítógéphez, adapterkábel nélkül, könnyen használható.

9. Laptophoz csatlakoztatható (opcionális). Laptop számítógépek és ipari gépek ugyanazt a szoftvert használják, nem kell újra tanulni a működési módokat.

10. Egy különálló egyenáramú segédfeszültségforrással a 110V(1A), 220V(0.6A) kimeneti feszültség egyenáramú tápellátást igénylő reléket vagy védőeszközöket biztosít.

11. Az önkalibráló funkcióval rendelkező szoftver, amely elkerüli a pontosság kalibrálását a relék beállításával a tok kinyitása után, nagymértékben javítja a pontosság stabilitását.

Weshine

1. AC áramforrás

Áramtartomány: 6x (0~30A)/fázis, pontosság 0,5%.

6 fázisú párhuzamos áramkimenet: 180A

Fázisáram üzemi értéke megengedett hosszú ideig: 10A

Teljesítmény: 300VA/fázis

Maximális kimenő teljesítmény 6 fázis párhuzamosan: 900VA

Maximális megengedett munkaidő 6 fázis párhuzamosan: 10S

Frekvencia tartomány: 0~1000Hz; pontosság: 0,001 Hz

Harmonikus idő: 2~20; fázis: 0--360°; pontosság: 0,1°

2. DC áramforrás

Áramtartomány: 20A/fázis, teljesítmény: 300VA/fázis, pontosság:0,5%

3. AC feszültségforrás

Fázisfeszültség kimenet: 6x(0~125V)/fázis, pontosság: 0,5%

Kimeneti feszültség: 0~250V

Fázisfeszültség / Vonalfeszültség kimeneti teljesítmény: 70VA / 100VA

Frekvencia tartomány: 0-1000Hz pontosság: 0,001Hz

Harmonikus idő: 2~20; fázis: 0--360°; pontosság: 0,1°

4. DC feszültségforrás

Fázisfeszültség kimeneti tartomány: 0ï½±150V

Vonalfeszültség kimeneti tartománya: 0ï½±300V

Fázisfeszültség / Vonalfeszültség kimeneti teljesítmény: 90VA / 180VA

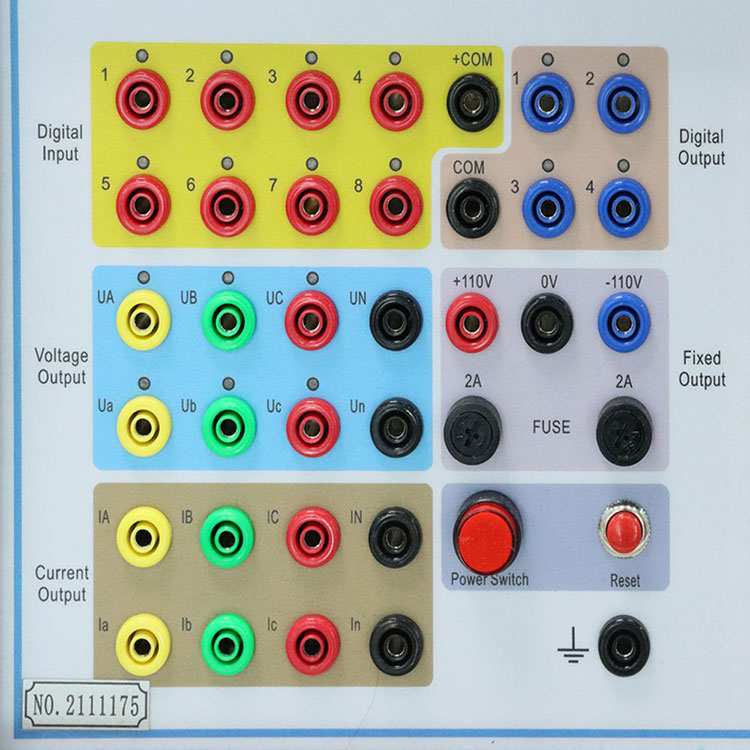

5. Kapcsoló terminál

Kapcsoló bemeneti kapcsok: 8 pár

Holt érintkező: 1-20mA, 24V aktív kimenet a készüléken belül.

Potenciális flip: 0--6V DC alacsony szint

Kapcsoló kimeneti sorkapcsai: 4 pár, holt érintkező, szakítóképesség: 110V/2A, 220V/1A

6. Időmérési tartomány

Tartomány: 1ms-9999s; pontosság: 1ms

7. Méret

Méret: 455 (mm) × 530 (mm) × 220 (mm)

Súly: 30 kg.

8. Hatalom

AC220V±10%

Válogatás

A Weshine 8 éves tapasztalattal rendelkezik kifejezetten az elektromos berendezések teljes skálájával kapcsolatban. Jelenleg a Weshine különféle védőrelé tesztkészleteket talált ki, amelyek alakban láthatók:

Az ellátási lánc problémái alapján: Kérjük, forduljon a kívánt hivatalos Weshine forgalmazóhoz az aktuális árakért és az átfutási időkért.

Minőségi tanúsítványok

Mindig hiszünk abban, hogy cégünk sikere közvetlenül az általunk kínált termékek minőségétől függ. A védőrelé tesztkészlet megfelel az ISO9001, ISO14000:14001 irányelvekben és szigorú minőségellenőrzési rendszerünkben meghatározott legmagasabb minőségi követelményeknek.

Szállítás

A Weshine szolgáltatási megoldásaival kapcsolatos további információkért forduljon a hét minden napján 24 órában elérhető online értékesítési képviselőnkhoz, hogy ajánlatot kérjen a Weshine-től.
