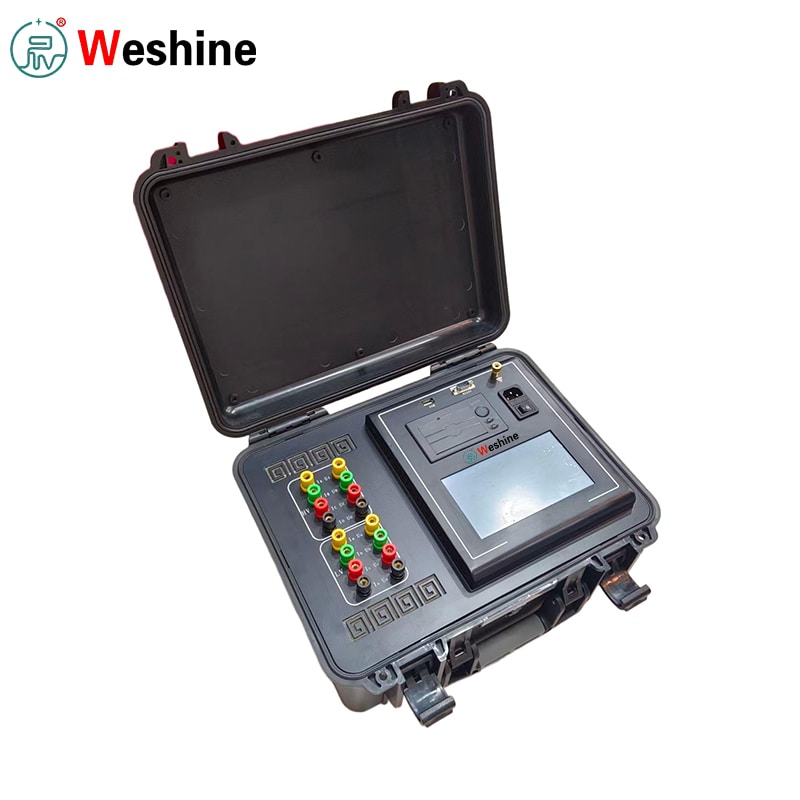

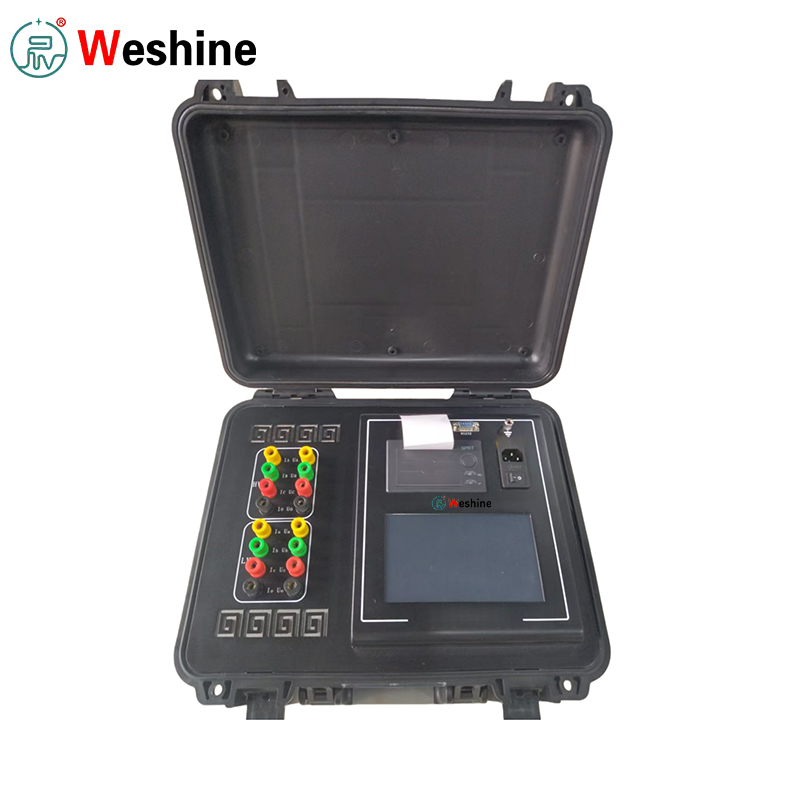

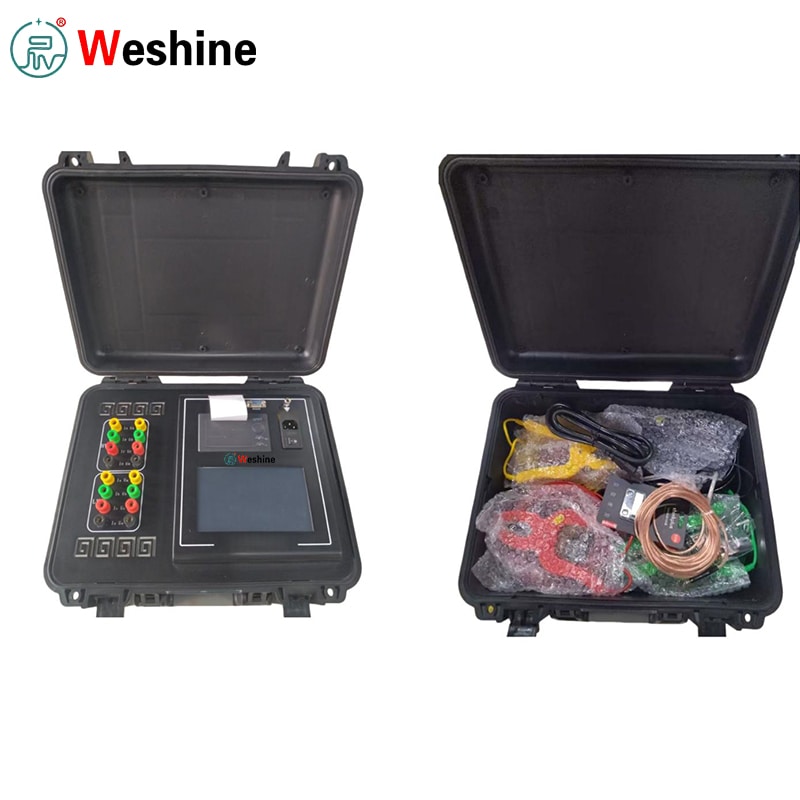

Transzformátor egyenáramú ellenállása és fordulatszáma 2 az 1-ben teszter

A Weshine, egy professzionális kínai gyártó, kiváló minőségű transzformátor egyenáram-ellenállást és 2 az 1-ben fordulatszám-tesztelőt kínál, amely két magellenőrzési eljárást hajt végre a teljesítménytranszformátorok esetében: a tekercs egyenáram-ellenállástesztjét és a fordulatszám-tesztet.

● DC ellenállás ellenőrzések:rossz érintkezési pontok, tekercselési belső hibák, fokozatkapcsoló hibás működése, laza csatlakozások és kiegyensúlyozatlan fázis-fázis ellenállás.

● Fordulati arány vizsgálata:ellenőrzi, hogy a transzformátor tényleges áttétele, a leágazás helyzete és a vektorcsoport megfelel-e az adattáblának és a tervezési előírásoknak.

A két kritikus tesztfunkciót egyetlen műszerbe integrálja. A helyszíni személyzetnek többé nem kell két külön tesztelőt szállítania. A nagy- és kisfeszültségű mérővezetékek csatlakoztatása után több tesztelem is elvégezhető a vezetékek ismételt cseréje nélkül.

DC ellenállás mérés

Az egyenáramú ellenállás mérésére az egység háromfázisú egyidejű tesztelést tesz lehetővé automatikus mágnesezéssel együtt.

● A nullapontú, csillag alakú tekercseknél az A0, B0 és C0 fázisellenállások egyidejűleg rögzíthetők a teljes tesztciklusok lerövidítése érdekében.

● A háromfázisú ötágú transzformátorok belső delta csatlakozású tesztelésekor a beépített automatikus gerjesztési mód tovább növeli a tesztelés hatékonyságát a kisfeszültségű oldalakon.

Teszt eredmények és védelem

A nagyfeszültségű, középfeszültségű és kisfeszültségű tekercsek vizsgálati eredményei közvetlenül a helyszínen megjeleníthetők és kinyomtathatók.

● Automatikusan kiszámítja a háromfázisú ellenállás kiegyensúlyozatlanságát.

● Az ellenállásértékeket névleges hőmérsékletre konvertálva adja ki.

● Teljes, auditálható transzformátorteszt-feljegyzéseket biztosít.

● Az átfogó hátsó EMF védelem védi a kezelőket az egyenáramú ellenállás kisülése és a mérővezeték kezelése során.

Fordulatok arányának mérése

A fordulatszám mérésénél a Transformer DC Resistance és a Turns Ratio 2 in 1 Tester támogatja az egyfázisú és az automatikus háromfázisú tekercselést.

● Az üzemeltetők kiválasztják a megfelelő transzformátor csatlakozási csoportot.

● Méri az arányértéket, az arányhibát és a csatlakozási csoport paramétereit az AB, BC és CA fázisokon.

● Az egyfázisú fordulatszám mérése körülbelül 15 másodpercen belül befejeződik, a hivatalos kézikönyvben leírtak szerint.

Üzemeltetés és adatkezelés

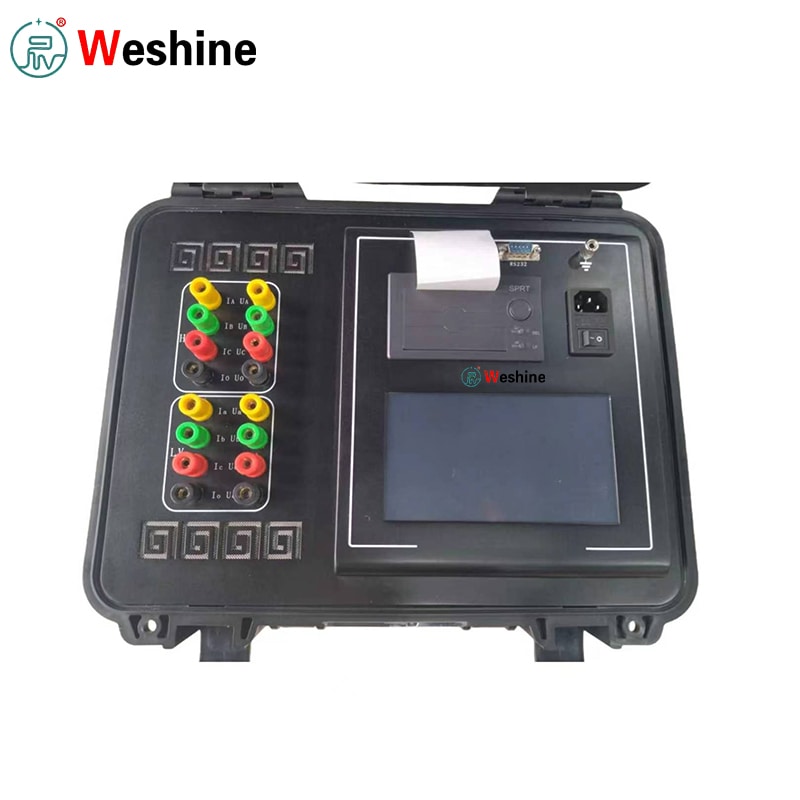

A felhasználói beavatkozás egy 7 hüvelykes színes érintőképernyőn fut, kétnyelvű kínai-angol képernyőn megjelenő utasításokkal.

● A beágyazott mikronyomtatón keresztül azonnali tesztjelentések készíthetők.

● Minden adatkészlet USB flash meghajtóra menthető, és a teszt dátuma és a transzformátor sorozatszáma szerint rendezhető.

● A hardveres kommunikációs lehetőségek lefedik az elszigetelt RS232, Bluetooth és belső RS485 busz interfészeket.

Műszaki paraméterek

Termékismertető

A transzformátor egyenáramú ellenállásának és a 2 az 1-ben fordulatszám tesztelőjének működtetése előtt győződjön meg arról, hogy a céltranszformátor teljesen feszültségmentes, biztonságosan lemerült és megfelelően földelt. Mindig csatlakoztassa a műszer védőföldelési csatlakozóját, mielőtt bármilyen tesztkapcsot rögzítene.

Az egyenáramú ellenállás teszteléséhez csatlakoztasson nagyfeszültségű és kisfeszültségű árampotenciál kapcsokat a megfelelő transzformátor perselyekre. Két tekercses transzformátorok esetén az A, B, C, O és a, b, c, o vezetékek kapcsait a bekötési séma szerint. Egyfázisú transzformátorok esetén csatlakoztassa a megfelelő felső és alsó kapcsokat az ábra szerint. Kapcsolja be a tesztert 220 V AC tápfeszültséggel. Navigáljon az érintőképernyő menüiben a transzformátor azonosítójának, a tekercs anyagának, a teszt üzemmódnak, az áramtartománynak, a tekercselési paramétereknek és a hőmérséklet-átalakítási beállításoknak a megadásához, majd indítsa el az egyenáramú ellenállás vagy fordulatszám mérését.

A fordulatszám-tesztek futtatásakor válassza ki a pontos csatlakozási csoport- és fokozatkapcsoló-információkat, hogy biztosítsa a helyes arány-, hiba- és vektorcsoport-kimeneteket. Ha fordított polaritású csatlakozást, rövidzárlatot vagy vezetékhibát észlel, azonnal állítsa le a tesztelést, és ellenőrizze az összes mérővezetéket a munka folytatása előtt. A teszt befejezése után tekintse át az értékeket a képernyőn. Nyomtasson nyomtatott jelentéseket, ha szükséges, tárolja a rekordokat belsőleg, vagy exportálja az adatkészleteket USB flash meghajtóra a későbbi jelentések összeállításához.

Jellemzők

1、Támogatja a transzformátor egyenáramú ellenállását és a fordulatszám vizsgálatát egy műszerben.

2、 Egyszerre méri a háromfázisú egyenáramú ellenállást.

3. Méri a transzformátor arányát, az arányhibát és a vektorcsoportot.

4、Automatikus mágnesezést biztosít az egyenáramú ellenállás teszteléséhez.

5、Automatikus gerjesztési módszert biztosít a belső delta-csatlakozású háromfázisú ötágú transzformátorokhoz.

6、Automatikusan kiszámítja a háromfázisú ellenállás kiegyensúlyozatlanságát.

7. Megjeleníti és kinyomtatja a nagyfeszültségű, középfeszültségű és kisfeszültségű tekercselési tesztadatokat.

8. Kiszámítja az ellenállásértékeket névleges hőmérsékletre konvertálva.

9、Támogatja az egyfázisú és háromfázisú transzformátor arány mérését.

10、Érzékeli a nagyfeszültségű és kisfeszültségű fordított csatlakozást az arányvizsgálat során.

11、Érzékeli a transzformátor rövidzárlatát és a fordulatok közötti rövidzárlatokat az arányvizsgálat során.

12、Átfogó hátsó EMF védelmet tartalmaz.

13、7 hüvelykes színes érintőképernyős kezelést biztosít.

14、Beépített mikronyomtatót tartalmaz a helyszíni tesztjelentésekhez.

15、Támogatja az USB-tárolót a külső adatok biztonsági mentéséhez.

16、Izolált RS232 kommunikációt és Bluetooth kommunikációt biztosít.

17、Kínai és angol menüparancsokat tartalmaz.

Alkalmazási forgatókönyvek

A Transformer DC Resistance and Turns Ratio 2 in 1 Tester a transzformátorgyártók számára szolgál a tekercs egyenáram-ellenállásának, fáziskiegyensúlyozatlanságának, fordulatszám-hibájának és vektorcsoportjának szállítás előtti ellenőrzésére. Egyetlen egység teljesíti két kötelező gyári tesztkövetelményt, és leegyszerűsíti a berendezések előkészítését és a tesztdokumentáció munkafolyamatait a gyártócsoportok számára.

Az áramszolgáltatók és az alállomások üzemeltetői számára ez a diagnosztikai teszter az új egységek telepítésére, az átadás-átvételre, az ütemezett karbantartásra és a hibaelhárításra vonatkozik. Winding resistance data exposes potential tap‑changer contact wear and abnormal phase resistance deviation; turns‑ratio results verify tap position and connection‑group correctness.

A transzformátorjavító műhelyekben a technikusok erre a teszterre támaszkodnak, hogy felmérjék a tekercselés állapotát visszatekercselés, szárítás vagy fokozatkapcsoló nagyjavítása után. A javítás előtti és utáni ellenállás- és fordulatszám-adatkészletek összehasonlíthatók annak ellenőrzésére, hogy a transzformátorok visszatérnek az elfogadható működési állapotba.

A helyszíni üzembe helyező személyzet számára az all-in-one kialakítás csökkenti a helyszínekre szállított vizsgálóberendezések mennyiségét. A beépített nyomtatás, az USB-archiválás és a transzformátorazonosító-alapú adatrendezés jól strukturált rekordokat hoz létre a projekt-elfogadási dokumentumokhoz és a végfelhasználói szállítmányokhoz.

Alkalmazások

A transzformátor egyenáramú ellenállás és fordulatszám 2-in-1 TTR tesztelőjét széles körben alkalmazzák a transzformátorok eredeti gyártói, az áramszolgáltatók üzemeltetői, az alállomások karbantartói, az elektromos üzembe helyező vállalkozók, a transzformátorjavító műhelyek, az ipari áramellátási osztályok és a nagyfeszültségű tesztelési szolgáltatók.

A tipikus vizsgálati alanyok közé tartoznak a teljesítménytranszformátorok, az elosztótranszformátorok, az egyfázisú és háromfázisú transzformátorok, a két- és háromtekercses transzformátorok, a csillagcsatlakozású tekercsek, a delta-csatlakozású tekercsek, a terhelés alatti fokozatkapcsoló transzformátorok, a műszer kölcsönös induktorai, a generátorok, az elektromos motorok és más kis ellenállású tekercses berendezések.

Gyakori iparági keresési álnevek a tengerentúli SEO és B2B beszerzéshez: transzformátor diagnosztikai teszter, DC tekercsellenállás-tesztelő, transzformátor fordulatszám-tesztelő, transzformátor TTR-mérő, transzformátor arány- és tekercsellenállás-tesztelő, transzformátor-vektorcsoport-tesztelő, transzformátorkarbantartás-vizsgáló műszer.

Ügyfélügy

One transformer maintenance contractor needed higher‑efficiency distribution‑transformer testing during substation power‑outage windows. Korábban a helyszíni személyzet külön egyenáramú ellenállás-ellenőrzőt és fordulatszám-vizsgálót működtetett, ami gyakori, ismételt vezetékcseréket és szétválasztott nyilvántartást hozott minden transzformátoregységnél.

A transzformátor egyenáramú ellenállása és a fordulatszám 2 az 1-ben teszter all-in-one teszterének telepítésével mind a tekercs egyenáram-ellenállása, mind az elfordulási arány és a vektorcsoport tesztje egy műszerrel elvégezhető. A megfelelő földelés és vezeték felszerelése után a szakemberek rögzítik a háromfázisú tekercsellenállás-leolvasásokat, értékelik a fázisegyensúlyt, majd a tesztkábelek átvezetése nélkül folytatják a fordulatszám és a vektorcsoport ellenőrzését.

Az egyik karbantartási feladat során az egyenáramú ellenállás kimenet abnormális fáziseltérést jelez egy adott leágazási helyzetben. A csapat ezután az integrált TTR funkciót használta a csap beállításának és a csatlakozási csoportnak a keresztellenőrzésére, és lokalizálta a hibás fokozatkapcsoló érintkezőjének kiváltó okát. A nyomtatott nyomtatott példányokat és az USB-n mentett digitális feljegyzéseket közvetlenül csatolták a hivatalos karbantartási jelentésekhez.

Ennek a kombinált tesztelőnek az alkalmazása csökkentette a helyszíni beállítási munkaidőt, javította a kereszttesztek adatainak konzisztenciáját, és simábbá tette a transzformátor-ellenőrzési munkafolyamatokat a helyszíni szerviztechnikusok számára.

GYIK

1. kérdés: Mire használható ez a teszter?

A1: A transzformátor tekercselés egyenáramú ellenállásának mérését végzi a transzformátor fordulatszámának és a vektorcsoport ellenőrzésével együtt.

2. kérdés: Ez a teszter tesztelheti egyidejűleg a háromfázisú ellenállást?

A2: Igen. It supports simultaneous three‑phase DC resistance testing, offering 10 A, 5 A and 1 A selectable current ranges.

Q3: Mekkora a maximális egyenáram-ellenállás tesztáram?

A3: Egyedi fázisú egyenáramú ellenállás teszteléséhez a maximális tesztáram eléri a 20 A-t.

4. kérdés: Mi a DC ellenállás mérési pontossága?

A4: A hivatalos kézikönyv 0,2 osztályú mérési pontosságot ír elő 0,1 μΩ olvasási felbontással.

Q5: Mi a transzformátor arány mérési tartománya?

A5: Az elfordulási arány mérési tartománya 1-től 10 000-ig terjed.

6. kérdés: Meg tudja mérni a transzformátor vektorcsoportot?

A6: Igen. It identifies transformer connection groups, supporting common configurations including YY, YD, DD and DY as listed in user documentation.

7. kérdés: Milyen gyors az arányteszt?

7. válasz: A termék kézikönyve szerint az egyfázisú fordulatszám-teszt nagyjából 15 másodpercen belül befejeződik.

8. kérdés: Támogatja az adatok nyomtatását és exportálását?

A8: Igen. Ez a teszter beágyazott mikronyomtatóval és USB-tárolóval érkezik a teszteredmények külső archiválásához.

9. kérdés: Milyen kommunikációs interfészek vannak benne?

9. válasz: A hardver interfészek elszigetelt RS232, Bluetooth és belső RS485 busz kommunikációt tartalmaznak.

10. kérdés: Milyen biztonsági védelem található benne?

10. válasz: A védelmi mechanizmusok magukban foglalják az EMF-biztonságot az egyenáram-ellenállás teszteléséhez, a nagy alacsony feszültségű fordított csatlakozások észlelését, valamint rövidzárlati és fordulatok közötti hibariasztást az aránymérés során.

Weshine előnyei

A Weshine Electric professzionális transzformátorvizsgáló műszereket és elektromos diagnosztikai berendezéseket szállít közművek, transzformátorgyártók, alállomások, helyszíni vállalkozók, javítóműhelyek és ipari karbantartó csapatok számára.

A Weshine a tesztelő transzformátor egyenáramú ellenállás és fordulatszám aránya 2-in-1 TTR tesztelő esetében modellválasztási konzultációval, gyakorlati tesztelési módszerekkel, műszaki paraméterek megerősítésével, projektkész dokumentációval és teljes körű vevőszolgálattal támogatja a globális ügyfeleket.

A transzformátor tesztelése hibamentes vezetékezést, stabil alacsony ellenállás mérést, pontos arányellenőrzést és szigorú veszélyellenőrzést igényel a DC-ellenállás mérése után. Ez a teszter két nélkülözhetetlen transzformátor-ellenőrzési munkafolyamatot egyesít egyetlen hardveregységben, amely érintőképernyős működéssel, automatikus számítással, helyszíni nyomtatással, több módú adattárolással és változatos kommunikációs lehetőségekkel rendelkezik.
