Nagyáramú érintkezési ellenállás teszter színes érintőképernyővel

Professzionális kínai gyártóként a Weshine minőségi nagyáramú érintkezési ellenállás-mérőt szeretne kínálni színes érintőképernyővel, amely egy továbbfejlesztett intelligens ellenállásmérő, amelyet a nagyfeszültségű eszközök érintéseinek tesztelésére fejlesztettek ki. A nagy tesztáram befecskendezése eltávolítja az interferenciát a felületi oxidációs rétegekből és az instabil érintkezési pontokból, így a tesztelők megbízható leolvasásokat kapnak a berendezések karbantartása előtti ellenőrzéséhez és a gyári átvételi ellenőrzésekhez. A tömeges vásárlók ezt az egységet a teljes elektromos tesztelőeszköz-készletükhöz illeszthetik az egyablakos beszerzés érdekében.

A felhasználók választhatnak állítható kimeneti áramerősséget 50A-tól 600A-ig, a különböző elektromos eszközök vizsgálati kritériumainak és névleges paramétereinek megfelelően. A nagyáramú tesztüzem pontosan felméri az érintkezési állapotot a megszakítókon, a térinformatikai berendezéseken, a leválasztó kapcsolókon, a gyűjtősíneken és a kábelcsatlakozásokon, amely elengedhetetlen eszköz a gyári ellenőrző csoportok és az energetikai kivitelezők számára.

Ez a színes érintőképernyős nagyáramú érintésállóság-tesztelő egy 7 hüvelykes, ipari színes érintőképernyőt alkalmaz könnyen navigálható kezelőpanellel. A személyzet gyorsan beállíthatja a kimeneti áramot, a tesztidőzítést, a rendszer nyelvét és a kommunikációs paramétereket a képernyőn, megtekintheti a valós idejű teszthullámokat, és minimális képzéssel kezelheti a tárolt adatokat. Lecsökkenti a helyszíni működési időt a nagy mennyiségű berendezés-ellenőrzési munkát végző mérnöki csapatok számára.

A nagy beépített újratölthető lítium akkumulátorral felszerelt egység támogatja a teljesen hordozható kültéri tesztelést hálózati tápellátás nélkül. Az 500A vagy 600A erősáramú tesztek után 10 másodperces automatikus hűtési ciklust indít el a belső tápmodulok árnyékolására, meghosszabbítva az élettartamot és csökkentve a hosszú távú csereköltségeket a gyakori helyszíni tesztelési feladatokat végző vásárlók számára.

Többféle adatátviteli módot hordoz: Bluetooth vezeték nélküli kapcsolat, RS232 vezetékes kapcsolat, USB flash meghajtó export és helyi tárolás. Az üzemeltetők közvetlenül a gépen böngészhetik, menthetik, exportálhatják vagy törölhetik a tesztrekordokat, felgyorsítva a tesztjelentések válogatását és a berendezések eszközkezelését az erőművek pályázati projektjeinél és a gyári minőségellenőrzési részlegeknél.

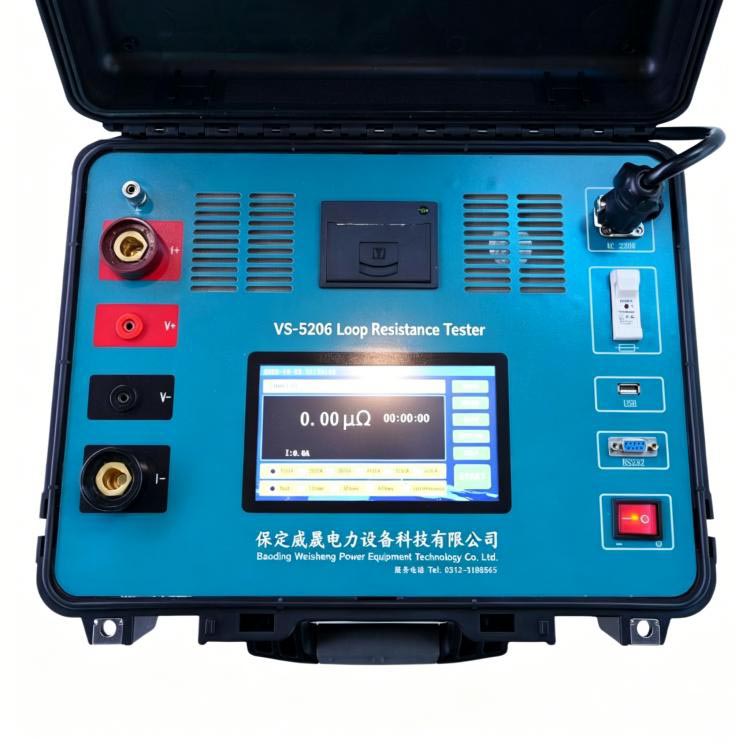

A zord kültéri munkaterületekre készült VS-5206 egyesíti az erős nagyáramú kimenetet, a precíz digitális mérést, a többrétegű biztonsági védelmet és a tartós házat. Következetesen megbízható vizsgálati eredményeket biztosít a berendezések napi karbantartásához, az új projektek üzembe helyezéséhez és az elektromos hibadiagnózishoz, ideális az elektromos berendezések forgalmazóitól és energetikai cégektől származó nagykereskedelmi megrendelésekhez.

Biztonsági és bilincsrendszer tervezése

A weshine electric vezeték nélküli bilincsérzékelőket integrál egyenáram-irányfelismerő technológiával.

A kulcsbilincs specifikációi:

1、DC mérési tartomány: 0-±600A

2, Irányérzékeny telepítés (előreirányú áramirány szükséges)

3. Kalibrálás támogatása a rendszerbeállításokban

A biztonsági szabályok biztosítják a stabil működést:

1, A bilincs túlterhelése a tartományon túl károsíthatja az érzékelőt

2、A megfelelő irányú telepítés javítja a pontosságot

3. A kalibrációs funkció kompenzálja az eltérést

Jellemzők

Maximum 600A DC tesztáram

Nagy pontosságú érintkezési ellenállás mérés

Megszakítókhoz és térinformatikai berendezésekhez tervezték

Több választható kimeneti áram

Négy vezetékes Kelvin mérési technológia

7 hüvelykes színes érintőkijelző

Beépített újratölthető lítium akkumulátor

Intelligens automatikus mérés

Automatikus hűtés 500A/600A tesztelés után

Bluetooth kommunikáció

RS232 kommunikációs interfész

USB flash meghajtó adatexportálás

Belső tesztrekordok tárolása

Kínai és angol nyelvű támogatás

Állítható kommunikációs paraméterek

Intelligens adatkezelés

Magas mérési stabilitás

Kompakt hordozható kialakítás

Alkalmas terepi és laboratóriumi vizsgálatokra

Többféle védelmi funkció a biztonságos működés érdekében

Termékismertető

Hogyan működik a nagyáramú érintkezési ellenállás-mérő színes érintőképernyővel

Ez a teszter stabilan nagy egyenáramot fecskendez be a vizsgálandó tárgyba a dedikált áramvezetékeken keresztül, miközben külön érzékelő vezetékekkel méri az érintkező feszültségesését. A négyterminális Kelvin mérési elvet kihasználva a műszer kiküszöböli az ólomellenállást, és rendkívül pontos érintkezési ellenállás értékeket számít ki.

Miután a kiválasztott áram stabilizálódik, a teszter automatikusan elvégzi a mérést, és befejezésekor leállítja a kimenetet. Ha 500A vagy 600A-en működik, a műszer a következő mérés előtt automatikusan aktivál egy hűtési ciklust a rendszer megbízhatóságának megőrzése érdekében.

Alkalmazási forgatókönyvek

Power Utilities

Megszakítók, megszakítók, térinformatikai berendezések és alállomások rendszeres karbantartása.

Transzformátorgyártók

Gyári átvételi vizsgálat és elektromos csatlakozás ellenőrzése.

Villanyszerelők

Közép- és nagyfeszültségű berendezések üzembe helyezése, karbantartása.

Ipari létesítmények

Erősáramú elektromos csatlakozások és gyűjtősínrendszerek ellenőrzése.

Tesztlaboratóriumok

Precíziós kis ellenállású mérés és berendezések tanúsítása.

Alkalmazások

1. Megszakító érintkező ellenállás tesztelése

2, hurokellenállás mérése

3, GIS kapcsolóberendezés tesztelése

4. Leválasztási kapcsoló tesztelése

5. Gyűjtősín-ellenállás vizsgálata

6. Földelési csatlakozás mérése

7. Erősáramú elektromos csatlakozás ellenőrzése

8. Gyári átvételi tesztelés (FAT)

9. Megelőző karbantartás

10. Az áramellátó rendszer üzembe helyezése

Weshine előnyei

A Weshine Electric nagyfeszültségű elektromos vizsgálóberendezésekre és intelligens diagnosztikai műszerekre specializálódott. A színes érintőképernyős nagyáramú érintkezési ellenállás-tesztelő egyesíti a nagy áramerősségű kimenetet, a precíziós Kelvin mérési technológiát, az intelligens érintőképernyős működést, a fejlett kommunikációs felületeket és az átfogó adatkezelési képességeket. A közművek, a gyártók és a karbantartó szakemberek számára tervezett Weshine megoldások megbízható érintésállósági tesztelést biztosítanak, amely javítja a berendezések megbízhatóságát, minimalizálja az állásidőt, és támogatja a hosszú távú vagyonkezelést.
