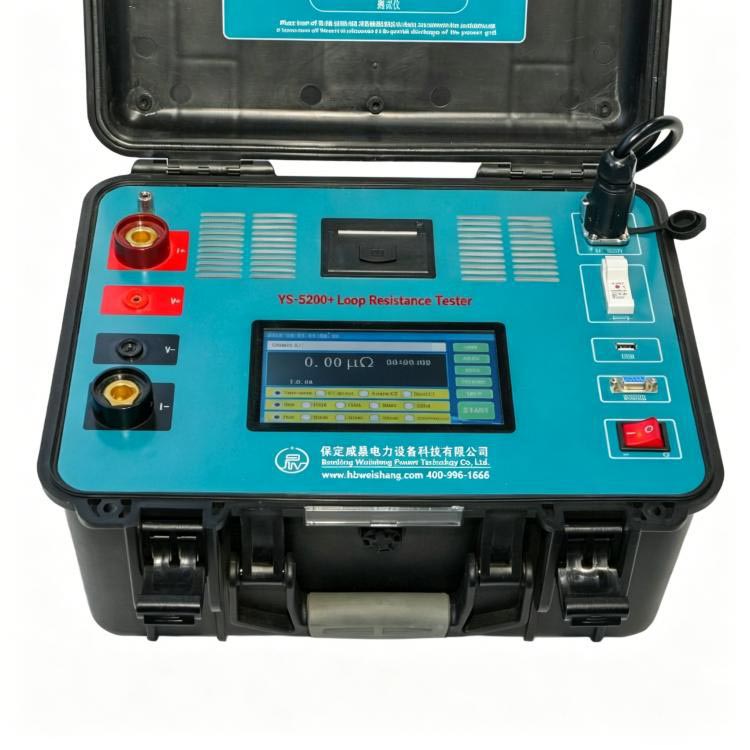

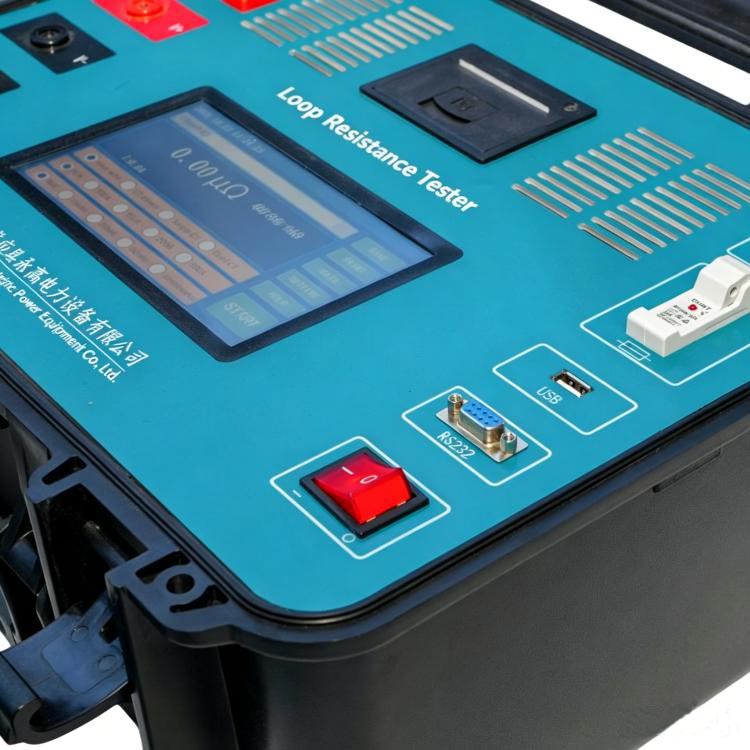

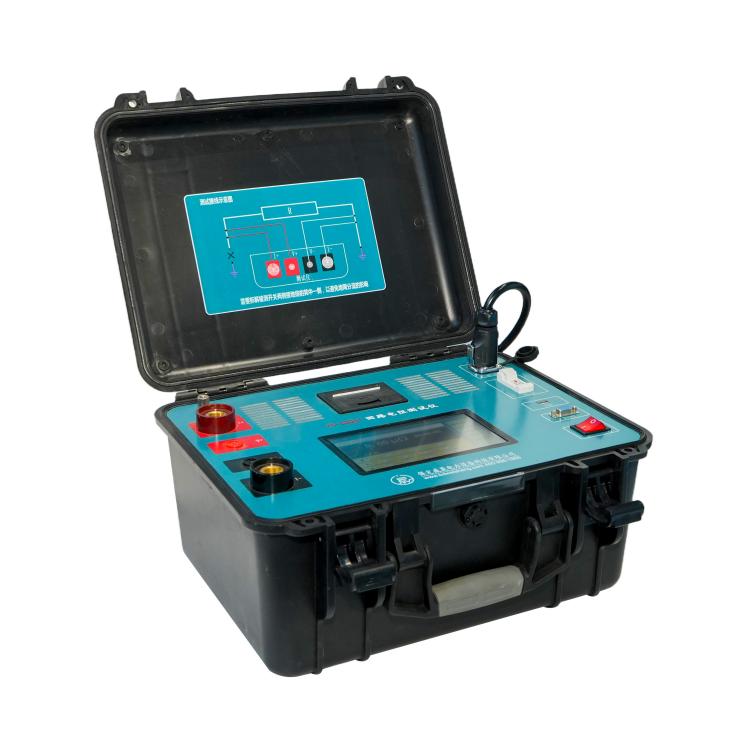

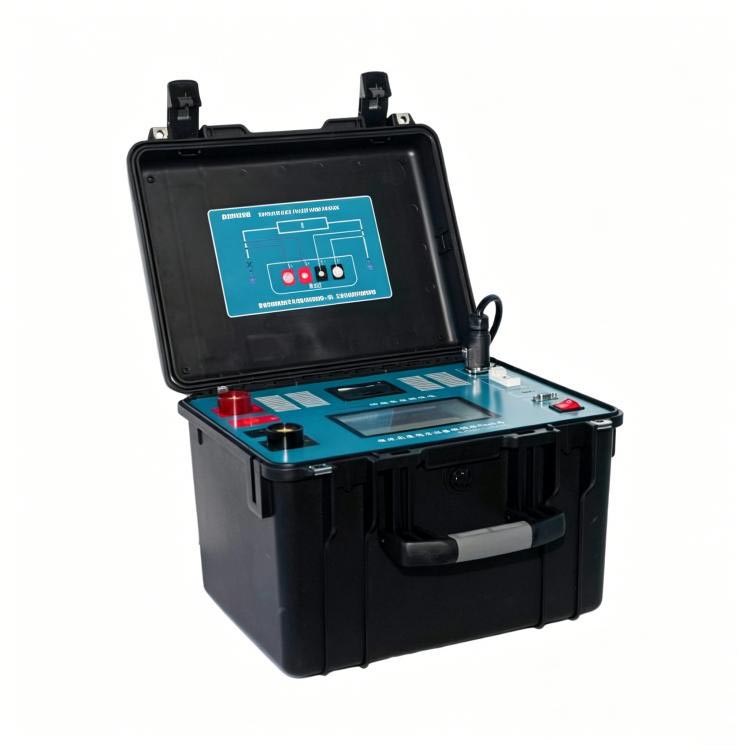

Asztali 300A intelligens áramköri ellenállásvizsgáló

A Weshine, egy professzionális kínai gyártó és beszállító által kínált tartós asztali 300A intelligens áramkör-ellenállás-tesztelő pontos mikro-ohm-leolvasást biztosít a megszakítókon, szakaszolókon, földelőkapcsolókon és gyűjtősín csatlakozásokon, még akkor is, ha az áram egyetlen hurkon vagy több párhuzamos ágon fut.

Ezt az egységet a DL/T845.4-2019 és az IEC négyvezetékes tesztelési szabványok szerint építettük meg, teljes mértékben megfelelve a nagyáramú ellenállás észlelésére vonatkozó iparági igényeknek.

A gép belsejében egy nagy teljesítményű állandó áramforrás található, amely többcsatornás áramérzékelő hardverrel párosul. Ez a struktúra egyenletesen tartja a kimeneti áramot és a feszültségmintavétel pontosságát, még akkor is, ha bonyolult párhuzamos földelési rácsokkal dolgoznak, ami a fő oka annak, hogy a mérnöki vállalkozók ismételt tömeges megrendeléseket adnak le erre a modellre.

A mérési alapelvek

A Desktop 300A intelligens áramköri ellenállásvizsgáló két alapvető funkcionális modulra támaszkodik:

1. Állítható nagy állandó áramkimenet: 50A–300A

2. Vezeték nélküli DC bilincsérzékelő: 0~±600A áramfelvétel

A tényleges érintkezési ellenállást az Ohm-törvény alapján számítja ki: R = V / I₀

V = az érintkezési pontokon észlelt feszültségesés

I₀ = a vizsgált ágon áthaladó valós áram

Intelligens tesztelési módok (alapvető innováció)

A weshine electric négy fejlett tesztelési módot integrál a különböző terepi körülmények támogatására:

1. Hagyományos áramköri ellenállási mód

A felhasználóknak le kell választaniuk a földelési hálózat egyik oldalát a sönt áraminterferenciák kiiktatásához. A teszter akár 300A egyenáramot táplál, és kiolvassa a feszültségesési adatokat. Ez az üzemmód a legnagyobb pontosságot éri el, és jól működik a tervezett karbantartási helyeken.

2. Rögzítse a közvetlen mérési módot

Nem kell szétszedni a földelő csatlakozásokat. A vezeték nélküli bilincs valós idejű I₀ leágazási áramot követ, majd a gép automatikusan kiszámítja az ellenállást R=V/I₀ értékkel. Főbb jellemzők: Nincs szétszerelés, gyorsabb a helyszíni tesztelés, biztonságosabb az élőterület karbantartásához.

3. Egyoldali sönt üzemmód

Alkalmas párhuzamos földelési elrendezésekhez, például szekrényföldeléshez és elosztott földelő hálózatokhoz. A bilincs az I2 sönt leágazó áramot méri, és a készülék az ellenállás kiszámítása előtt hatékony tesztáramot mér I₀=I1−I₂ értékkel. Javítja a részleges párhuzamos áramok okozta pontossági hibákat.

4. Kétoldalas sönt mód

Nagyméretű, kétirányú osztott áramú földelő hálózatokhoz alállomásokban. Két bilincs gyűjti az I21 és I22 ágáramokat, a rendszer az I₀=I₁−I21−I22 kiszámításával kapja meg a többágú hálózatok valódi ellenállásadatait.

Biztonsági és bilincsrendszer tervezése

Az illesztett vezeték nélküli bilincsek automatikusan azonosítják az egyenáram irányát.

A kulcsbilincs specifikációi:

1、DC vizsgálati tartomány: 0-±600A

2. A pontos adatokhoz a megfelelő áramirányhoz kell igazodnia

3、Beépített kalibrációs funkció a mérési eltérés kiegyenlítésére

Üzemeltetési biztonsági emlékeztetők:

1、Ne működtesse a bilincset a mérési tartományán túl, hogy elkerülje a hardver károsodását

2. Szerelje fel a bilincseket az áramirány jeleit követve a leolvasások stabilizálása érdekében

3. Futtassa rendszeresen a kalibrálást az adathibák csökkentése érdekében

Használati útmutató lépésről lépésre

Ez az asztali tesztelő a szabványos helyszíni tesztelési munkafolyamatokat követi nagy áramerősségű forgatókönyvekhez.

1. lépés: A rendszer előkészítése

Győződjön meg arról, hogy a berendezés teljesen ki van kapcsolva, a földelés beállítása befejeződött, és a bilincselemek teljesen fel vannak töltve. A tömeges beszerzés ügyfelei teljes körű üzemeltetési kézikönyveket kaphatnak a szállítással együtt.

2. lépés: A vezetékek konfigurálása

I+ és I- csatlakozik a tesztáramkör két végéhez; V+ és V- a belső feszültségmintavételi pontokhoz csatlakozik. Mindig helyezze a feszültségszondákat az áramhurokba, hogy kizárja a vezetékellenállás interferenciáját.

3. lépés: Mód kiválasztása

Válasszon egy tesztmódot: hagyományos szétszerelési mód, közvetlen bilincs mód, egyszeres sönt mód vagy kettős sönt mód. Ezután állítsa be a kimeneti áramot (50A–300A) és a teszt időtartamát (Fast / 10s / 30s / 60s / Continuous).

4. lépés: Mérési folyamat

A gép automatikusan működteti az áramnövelést, a stabilitásszabályozást, a valós idejű áramfelvételt, a feszültségmintavételt, az ellenállásszámítást és a hőmérséklet-kompenzációt kézi beállítás nélkül.

5. lépés: Eredmény megjelenítése

A képernyőn látható a teljes áram I₁, az elágazó szorítóáramok (I₂ / I21 / I22), az ellenállás értéke mikroohmban, a tesztidő és a stabilitás állapota.

6. lépés: Adatkezelés

A kezelők elmenthetik a tesztnaplókat a helyi memóriába, exportálhatják a rekordokat FAT32 USB-meghajtókon keresztül, jelentéseket nyomtathatnak az opcionális nyomtatómodulokkal, és bármikor visszanézhetnek a korábbi tesztadatokra.

Alkalmazási forgatókönyvek

Ez az asztali 300A intelligens áramkör-ellenállás-tesztelő bonyolult földelési és erős elektromágneses interferencia körülmények között is kezeli az ellenállás-észlelési feladatokat, amelyeket széles körben alkalmaznak a vásárlók az alábbi szektorokból:

1. Nagy alállomások

2, Energiatermelő erőművek

3. Ipari kapcsolóberendezés-rendszerek

4, nagyfeszültségű átviteli létesítmények

5, földelési hálózatok

A rendszer megbízhatóan működik a következő feltételek mellett:

1, Erős elektromágneses interferencia

2. Párhuzamos áramelosztás

3、、Korlátozott leválasztási hozzáférés

4. Folyamatos karbantartási műveletek

Tipikus tesztelési felhasználások

1、Érintkezési ellenállás vizsgálata nagyfeszültségű megszakítókhoz

2. Az alállomási földelő hálózatok hibaellenőrzése

3. A gyűjtősín-csatlakozók ellenállás-érzékelése

4, GIS/AIS kapcsolószekrények rutin karbantartása

5. Erőművi elektromos berendezések gyári minőségellenőrzése

6. Átviteli hálózatok földi rendszerelemzése

7. Ipari áramelosztó rendszerek hibaelhárítása

Weshine előnyei

Megépítettük a Desktop 300A intelligens áramköri ellenállásvizsgálót többmódusú mérési architektúrával, hogy megoldja a trükkös párhuzamos áram- és összetett földelési problémákat a modern energiaellátó rendszerekben. A vezeték nélküli bilincs szétszerelés nélküli tesztelése csökkenti a karbantartási állásidőt és nagymértékben javítja a helyszín biztonságát, ami miatt sok elektromos szolgáltató köt hosszú távú szállítási szerződést velünk.

A többcsatornás valós idejű áramszámítási algoritmusok pontos ellenállásértékeket biztosítanak még párhuzamos földelési környezetben is. A 300 A-es nagy áramkimenet gyorsan lebontja az oxidrétegeket az elöregedett érintkezési felületeken, megbízhatóbb vizsgálati eredményeket biztosítva a kopott vezető kötéseknél. A beépített intelligens hőszabályozás stabilan tartja az egységet hosszú nagyáramú üzemi terhelések mellett.

A felhasználóbarát ipari formatervezés előnyei a vásárlók számára:

1、 Több módú intelligens működés

2、Vizualizált valós idejű aktuális adatok megjelenítése

3. Az automatikus biztonsági védelmi funkciók teljes készlete

4. Strukturált adattárolás és exportálás

Azonnal lépjen kapcsolatba értékesítési csapatunkkal, hogy testreszabott árajánlatokat és teljes műszaki paraméterfájlokat kaphasson projektbeszerzéséhez.
