Egyfázisú transzformátor egyenáramú ellenállásmérő 2

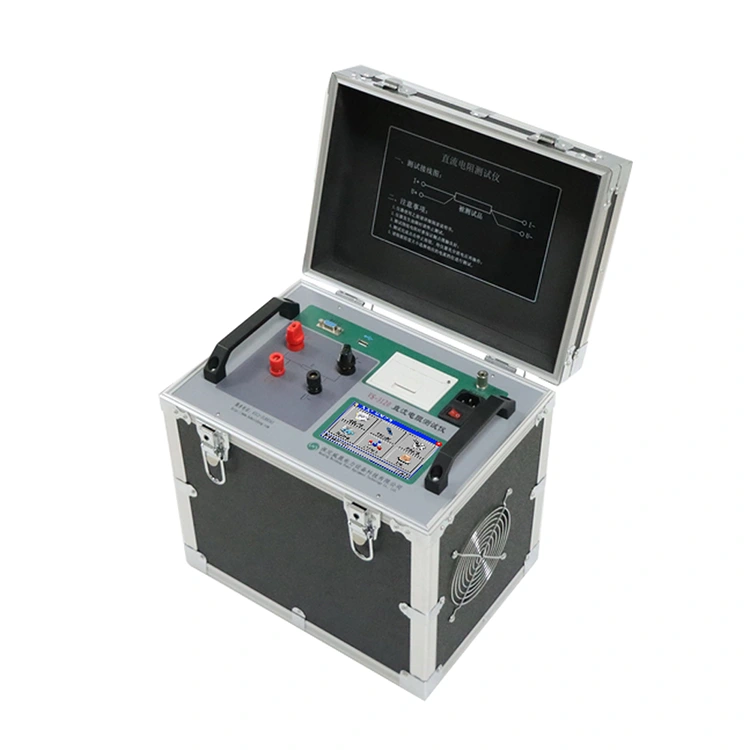

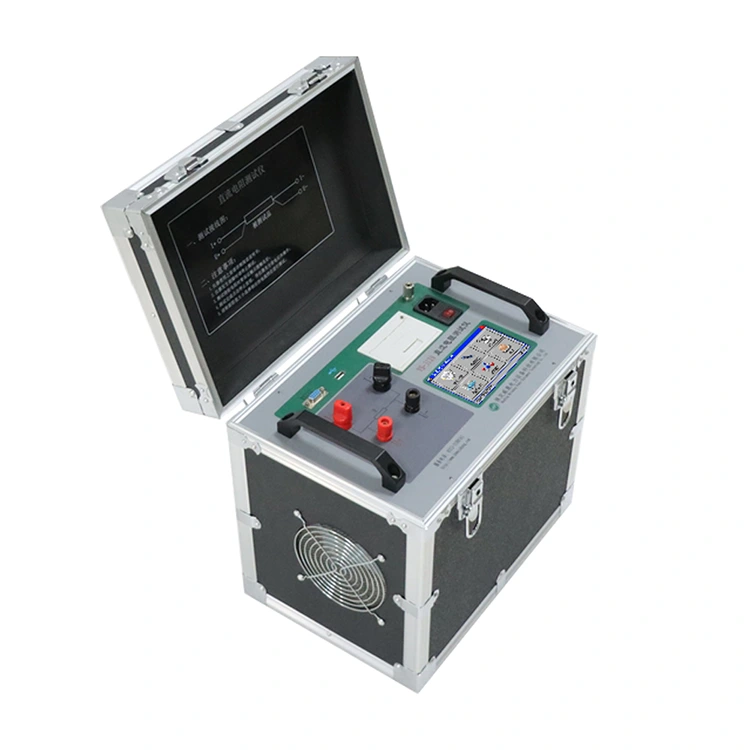

VS-3150 egyfázisú transzformátor egyenáramú ellenállásvizsgáló: alapvető képességek ultranagy kapacitású eszközökhöz

Az ultra-nagy kapacitású elektromos berendezések karbantartása területén a VS-3150 egyfázisú transzformátor egyenáramú ellenállásvizsgálója speciális tekercsellenállás-vizsgálóként szolgál a nagy transzformátorok, megamotorok és nagyfeszültségű kábelek egyenáramú ellenállásának pontos mérésére. Az általános tekercsellenállás-mérőkkel vagy az alapvető transzformátortekercsellenállás-mérő egységekkel ellentétben úgy tervezték, hogy megfeleljen az ultranagy elektromos infrastruktúra alacsony ellenállású, nagyáramú tesztelési igényeinek, biztosítva a pontosságot és a megbízhatóságot kritikus forgatókönyvekben.

Az egyenáramú ellenállás tesztelésének kritikus szerepe az ultranagy kapacitású eszközöknél

Az egyenáramú ellenállás tesztelése egy alapvető megelőző karbantartási intézkedés az ultranagy kapacitású berendezéseknél, amely lehetővé teszi a rejtett hibák, például a meglazult kapcsok, tekercselési egyenetlenségek, az állórész/rotor leromlása és a vezetékek korróziója észlelését – olyan problémákat, amelyek katasztrofális meghibásodásokat vagy nem tervezett leállásokat idézhetnek elő. A hagyományos tekercsellenállás-mérő modellek nem rendelkeznek elegendő áramkimenettel a mega-eszközök alacsony ellenállású tekercselésének leküzdéséhez, míg az általános tekercsellenállás-mérő egységek nem képesek rögzíteni a korai hibákra utaló kis ellenállás-eltéréseket (≤0,001Ω). A VS-3150 ezt a hiányt pótolja, mint egy dedikált transzformátor tekercsellenállás-tesztelő ultra-nagy kapacitású forgatókönyvekhez.

Alapvető alkalmazások: Ultra-nagy elektromos eszközökre szabva

1. Transzformátor tesztelése (≤50 000 kVA)

Az 50 000 kVA alatti transzformátorokhoz optimalizálva – általános az energiatermelésben, a nehéziparban és az átviteli rendszerekben – a VS-3150 akár 50 A-es áramkimenetet is biztosít, lehetővé téve az alacsony ellenállású tekercsek pontos mérését. Érzékeli a finom anomáliákat (pl. 0,005 Ω-os fázisellenállás-eltérés), hogy azonosítsa a fordulók közötti rövidzárlatokat vagy a terminálcsatlakozási problémákat, megóvva a nagy értékű transzformátor eszközöket.

2. Mega-motor tesztelése

Megbízható tekercsellenállás-vizsgálóként támogatja az állórész/rotor ellenállás pontos mérését ultranagy motorokban (pl. ipari kompresszorok, bányászati ​​szállítószalagok). Azonosítja a túlmelegedés vagy a szigetelés kopása által okozott korai tekercsromlást, lehetővé téve a proaktív karbantartást és elkerülve a gyártósor megszakításait.

3. Nagyfeszültségű kábelek tesztelése

A teszter figyelembe veszi a kábel hosszát (maximum mérföldig), a feszültség fokozatot (220 kV–500 kV) és a keresztmetszeti területet, hogy megbízható ellenállási adatokat biztosítson. Érzékeli a vezetékek korrózióját vagy a szigetelés meghibásodását kiterjedt kábelhálózatokban, biztosítva az áramelosztó rendszerek stabilitását.

Műszaki előírások: Pontosság és tartósság biztosítása

1. Mérési teljesítmény

Tartomány és felbontás: 50A (50μΩ–400mΩ), 20A (100μΩ–1Ω), akár 0,0001μΩ felbontással, lehetővé téve a mikroméretű ellenállás-eltérések rögzítését.

Pontosság: 0.2 osztály, megbízható adatokat biztosít az üzemi körülmények között.

2. Környezeti alkalmazkodóképesség

Működik -10°C és 50°C között és ≤80% relatív páratartalom mellett, ellenáll a szélsőséges hőmérsékleteknek, a pornak és a páratartalomnak kültéri alállomásokon vagy ipari környezetben – felülmúlva a kényes tekercsellenállás-mérő modelleket.

3. Építés és hordozhatóság

Masszív burkolat az ipari kopásállóságért, kompakt, hordozható kialakítással (kezelhető súly/méret) párosítva a távoli vagy nehezen elérhető eszközök helyszíni teszteléséhez, így nincs szükség fix laboratóriumi beállításokra.

Az ultranagy kapacitású tesztelés legfontosabb előnyei

Speciális tervezés: ≤50 000 kVA transzformátorokhoz optimalizálva, több forgatókönyv kompatibilitással (motorok/kábelek), így nincs szükség több speciális szerszámra.

Kompromisszumok nélküli pontosság: 0,0001 μΩ felbontás és 0,2 osztályú pontosság biztosítja, hogy a korai hibákat ne hagyják figyelmen kívül, csökkentve a meghibásodások kockázatát és az állásidőt.

Működési hatékonyság: Az intuitív interfész és a gyors tesztelési sebesség minimalizálja a beállítási időt, lehetővé téve a technikusok számára, hogy műszakonként több eszközt dolgozzanak fel.

Következtetés: Stratégiai eszköz a rendkívül nagy kapacitású karbantartáshoz

A VS-3150 dedikált transzformátor tekercsellenállás-vizsgálóként és sokoldalú tekercsellenállás-vizsgálóként működik az ultranagy kapacitású elektromos eszközökhöz. Kiegyensúlyozza a nagy áramerősséget, a mikroméretű felbontást és a környezeti tartósságot, hogy megfeleljen az energiatermelés, a nehézipar és az átviteli ágazatok szigorú követelményeinek. A kritikus, ultranagy elektromos infrastruktúra karbantartásával megbízott szakemberek számára ez egy stratégiai befektetés a megfelelőség, a megbízhatóság és a zavartalan működés biztosítása érdekében.
